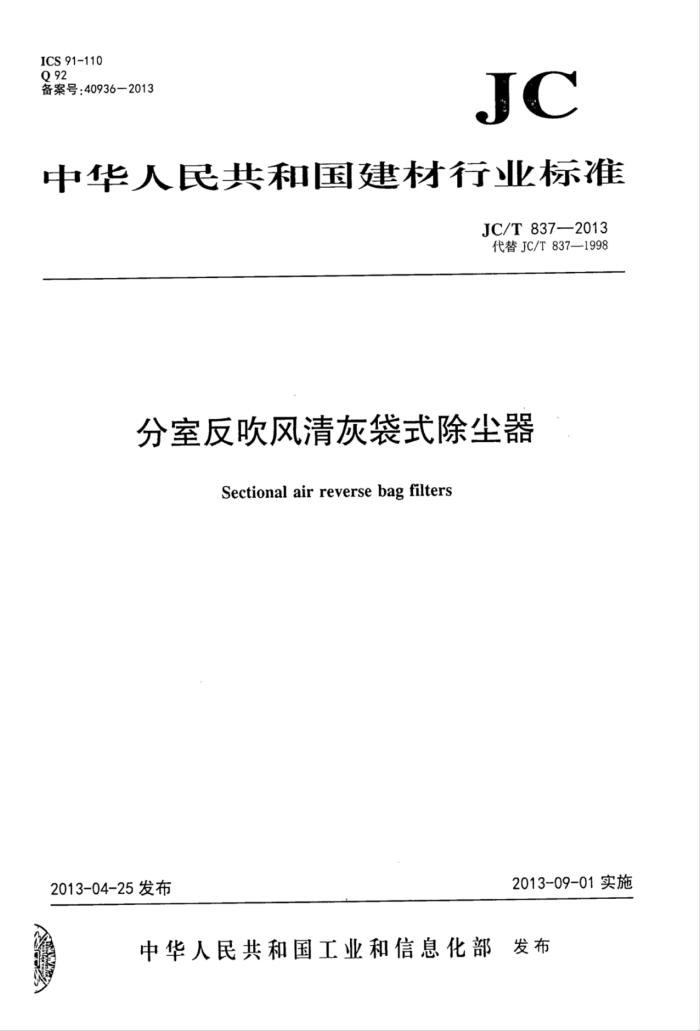

ICS 91-110 Q 92 备案号：40936—2013
JC
中华人民共和国建材行业标准
JC/T 837—2013 代替JC/T837—1998
分室反吹风清灰袋式除尘器
Sectional air reverse bag filters
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 JC/T837—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC837—1998《分室反吹风清灰袋式除尘器》。与JC837—1998相比较，除编辑性修
改外，主要技术变化如下：
在规范性引用文件中增加了8个新标准并不再采用3个旧标准（见第2章，1998版第2章）；一在技术要求中提高了制作部件的精度要求（见表2～表4；1998版表2～表4）。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：中材装备集团有限公司。 本标准参加起草单位：合肥中亚环保科技有限公司、西安西矿环保科技有限公司、江苏科行环保科
-
技有限公司、洁华控股股份有限公司。
本标准主要起草人：王作杰、张晓梅、杨如顺、王琦、娄汉明、刘怀平、顾利定。 本标准于1998年11月首次发布，本次为第一次修订。
T JC/T837—2013
分室反吹风清灰袋式除尘器
1范围
本标准规定了分室反吹风清灰袋式除尘器（简称除尘器)的型式、型号、标记及基本参数、技术要求、 试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于建材工业用气固分离（粉料收集)及废气处理分室反吹风清灰袋式除尘器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191-2008包装储运图示标志 GB/T 6991999 优质碳素结构钢 GB/T700—2006碳素结构钢 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1220—2007不锈钢棒 GB/T1222—2007 弹簧钢 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB 4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求 第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 交第3部分：工业防护栏杆及钢平台 GB 4915 5水泥工业大气污染排放标准 GB/T 6719 袋式除尘器技术要求 GB/T9439—2010灰铸铁件 GB/T13306—2011标牌 JB/T8471 袋式除尘器安装技术要求与验收规范 JC/T402一2006水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532 水泥机械钢焊接件通用技术条件
3.型式、型号、标记及基本参数
3.1型式
除尘器结构型式如下： a）壳体为钢结构户外式，结构型式分为单列和多列： b）滤袋为圆袋式： c) 捕集粉尘方式为内滤式： d）清灰方式为分室反吹风。
- JC/T837—2013 3.2型号
型号表示方法如下：
L A
C
单列室数列数单室名义过滤面积(m) 反吹风代号袋滤式代号除尘器代号
3.3标记
分室反吹风清灰袋式除尘器按产品名称、标准号和型号的顺序标记。 示例：单室名义过滤面积为1200m㎡、双列、每列7室的分室反吹风袋式除尘器标记为：
分室反吹风清灰袋式除尘器JC/T837CLF1200-2×7
3.4基本参数
除尘器基本参数见表1。
表1 基本参数表
序号 1 2 3 4 5 6
项目处理风量入口粉尘浓度出口粉尘浓度使用温度压力损失耐压强度滤袋直径
单位 m/h g/m (标) mg/m (标)
参数值 50000~1738000
≤100
按国家标准GB4915或合同约定执行
高于露点30，最高260
Pa Pa mm
≤1800 ≤5,000 200~300
4 技术要求
4.1 基本要求 4.1.1除尘器应符合本标准的要求，并应按照规定程序批准的图样和技术文件制造，凡本标准、图样和技术文件未规定的技术要求，按国家标准、建材和机械行业有关通用标准的规定执行。 4.1.2除尘器出口排放浓度应符合GB4915或按合同约定。
2 JC/T837—2013
4.1.3 机加工件的未注尺寸公差应符合GB/T1804一2000中的m级规定，焊接结构件未注公差的尺寸极限偏差应符合表2中的规定。
单位为毫米
表2 ：尺寸偏差表
极限偏差 ±1 ±2 ±3 ±4. ±6 ±8 ± 10 ±12 ±14
基本尺寸(L)
L≤30 30 4.1.4 焊接结构件的直线度、平面度和平行度未注公差应符合表3中的规定。
表3 直线度、平面度和平行度公差表
单位为毫米
公差等级 c 2 4 5 6 8 10
基本尺寸(L)
v
m 1. 5 2 3 4 6
3 5 7 10 12 15-
L≤1000 1000 E
L>10-000
8
注：m级适用于机械加工零部件；c级适用于重要承重零部件（立柱、梁、顶板、侧板、钢支架、平台、内部支撑等)；
v级适用于一般承重零部件(灰斗、烟道、气流均布板等及其他未特指的零部件)。
4.1.5 焊接坡口和焊缝质量应符合GB/T985.1和JC/T532的有关规定。 4.1.6 除尘器的技术性能应符合表1的规定。 4.1.7 除尘器的滤袋应符合GB/T6719的规定。 4.2 主要零部件要求
3
