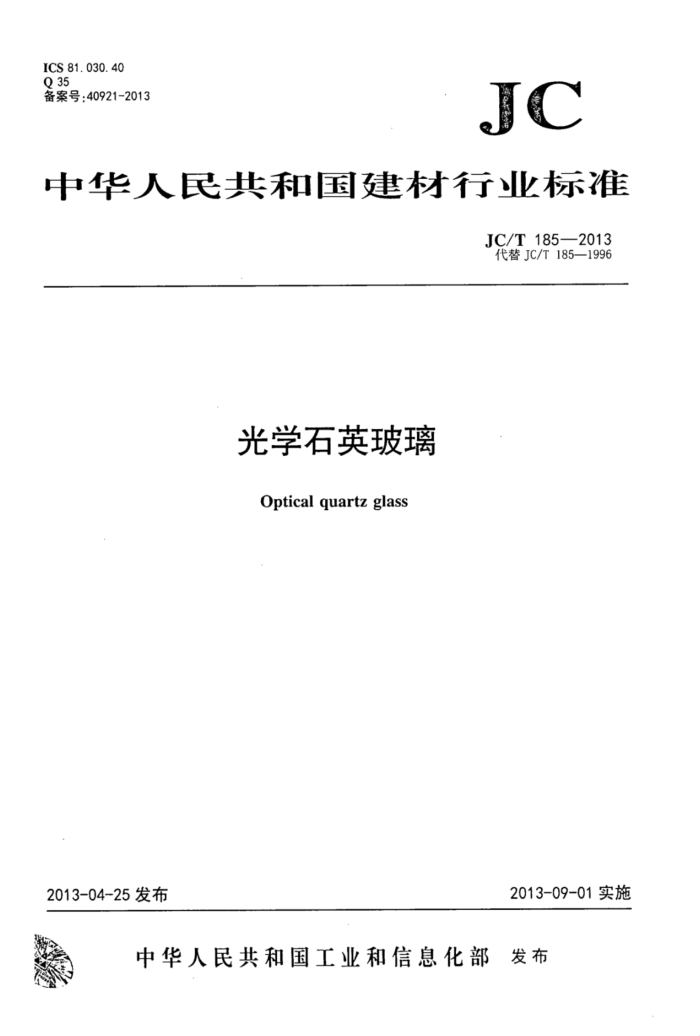

ICS81.030.40 Q35 备案号：40921-2013
JC
中华人民共和国建材行业标准
JC/T 185—2013 代替JC/T185—1996
光学石英玻璃
Optical quartzglass
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JC/T185—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T185—1996《光学石英玻璃》。与JC/T185一1996相比，除编辑性修改外主要技
术变化如下：
修改了光学石英玻璃的产品分类（见4.1，1996年版的4.1)；修改了光学石英玻璃尺寸及公差的要求（见5.1.3，1996年版的5.1.1)；增加了采用斐索平面干涉法测量光学均匀性（见6.4.2)；增加了光吸收系数（见6.9）：一增加了光学均匀性斐索平面干涉法的规定（见附录A)。
本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本标准起草单位：中国建材检验认证集团股份有限公司、中国建筑材料科学研究总院。 本标准主要起草人：杨学东、吴洁、张浩运、王玉芬、向在奎、邵竹峰、杨晓会。 本标准于1996年12月首次发布，本次为第一次修订。
I JC/T185—2013
光学石英玻璃
1 范围
本标准规定了光学石英玻璃的术语和定义、产品分类、技术要求、试验方法、检验规则以及标志、 包装、运输和贮存等。
本标准适用于光在同一方向通过的光学石英玻璃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T5949透明石英玻璃气泡、气线检验方法 GB/T7962.9无色光学玻璃测试方法第9部分：光吸收系数 GJB53A掺铈石英玻璃管规范
3°术语和定义
下列术语和定义适用于本文件。
3. 1
颗粒不均匀性 granularinhomogeneity 用光学投影仪观察光学石英玻璃时，呈现的斑点状或鱼鳞状的影像。
3. 2
荧光fluorescence 光学石英玻璃在253.7nm紫外光的激发下，在大于激发波长区发出的光。
a
4产品分类
4.1 光学石英玻璃按其光谱透射比范围，分为不同的牌号，其牌号、名称及特征如表1所示。
表1
牌号 zs HS KS 4.22 各种牌号的光学石英玻璃按不同的质量指标分类如下：
名称紫外光学石英玻璃红外光学石英玻璃可见光学石英玻璃
特征
在185nm~380nm波长范围内无吸收带在2600nm~2800nm波长范围内无明显吸收带
在可见光谱范围内无明显吸收带
a）气泡：分四类：
1 JC/T185-2013
b) 光谱透射比：紫外光学石英玻璃一一分四类：
红外光学石英玻璃一 一分两类：
c) 光学均匀性： 以实际分辨角(）与理论分辨角（oo)之比表示时分五类：
以玻璃中各部位之间折射率微差An示时分为四类：
d) 双折射：分五类： 0
条纹：分两类： f) 颗粒不均匀性：分两类：
荧光特性：-分两类：
71
技术要求
5.1 规格尺寸及外观质量 5.1.1订货方应在图纸上标明工作区，非工作区。在非工作区内不进行技术条件的测试，并允许有不影响玻璃强度的缺陷和粗条纹层、薄膜杂质等，加工时须去掉的区域允许有任何的缺陷。 5.1.2光学石英玻璃的工作面或欲进行性能测试的面，应细磨和抛光。 5.1.3光学石英玻璃的规格尺寸及公差由供需双方商定。 5.1.4 试样表面缺陷(破损层、小裂纹等)的深度应不大于表2中的规定。
表2
质量 kg
0.2以下 0. 3 0. 5
4.0以上 2. 0 2. 5
0.2~0.5 1. 0 1. 5
0.5~1. 0 1. 5 1. 5
1.0~4.0 1. 7 2. 0
工作面非工作面（侧面或圆柱面）
表面缺陷深度
m
5.2 气泡
各种牌号的光学石英玻璃按气泡的大小及个数分为四类。如表3所示。
表3
1kg玻璃中
100g玻璃中允许气泡的直径(mm)及个数
100g玻璃中允许透明杂质及不透明杂质的直径(mm)及个数
允许
类别
0.03~0.30 0.31~0.70 >0.70 总数(个) 0.3~0.7 0.8~1.0 1. 1~3. 0 3.1~5.0 r 不允许 不允许 不允许 不允许 不允许 不允许 不允许 不允许 2' 总数以内 不充许 不允许
不充许 不充许 不允许 不充许 ≤2
5 30 100
3 总数以内 不允许 不允许
..1 .≤2
不允许 1
I 1
不允许
总数以内注1：肩长气泡或杂质，取最长轴和最短轴的算术平均值为直径。 注2：透明及不透明杂质包括： ：薄膜、蓝斑、气泡夹杂物、气泡群、晶体颗粒、灰白点、透明斑、褐色斑、黑点。 对于1和2类玻瑞不允许有带双折射区域的杂质。
≤5
4
≤5
2 JC/T185—2013
5.3光谱透射比 5.3.1 ZS紫外光学石英玻璃，当厚度为10mm时，按光谱透射比的大小分为四类。如表4所示。
表4
光谱透射比 215_nm ≥87% ≥81% ≥65% ≥36%
类别
300mm~380mm
185.nm ≥83% ≥70% ≥20% 不要求
.200.nm ≥86% ≥81% ≥40% ≥16%
240.nm ≥89% ≥82% ≥82% ≥66%
1 : 2 3 4
≥90% ≥90% ≥90% ≥90%
5.3.2HS红外光学石英玻璃， 当厚度为10mm时，按光谱透射比的大小分为两类。 如表5所示。
表5
类别 1 2
光谱透射比（2600nm~2800nm）
≥85% ≥80%
5.3.3 各牌号的光学石英玻璃，当厚度为10mm时，在可见光谱范围内的透射比不小于91%。 5.4 光学均匀性 5.4.1各种牌号的光学石英玻璃，光学均匀性以实际分辨角（）与理论分辨角（)之比分为五类。如表 6所示。
表6 焦点衍射图像质量
类别
$/，不大于
备注
图像应明亮的圆斑点，其周围有同心的，不间断的、肉眼看不出不圆的窄圆形光环
1. 0
试样光程不超过20mm
1
2 3 4 5
1. 0 1. 1 1. 2 1. 3
不限
试样光程不超过*60mm
5.4.2 各种牌号的光学石英玻璃以玻璃中各部位之间折射率微差△n表示时分为四类。如表7所示。
3
