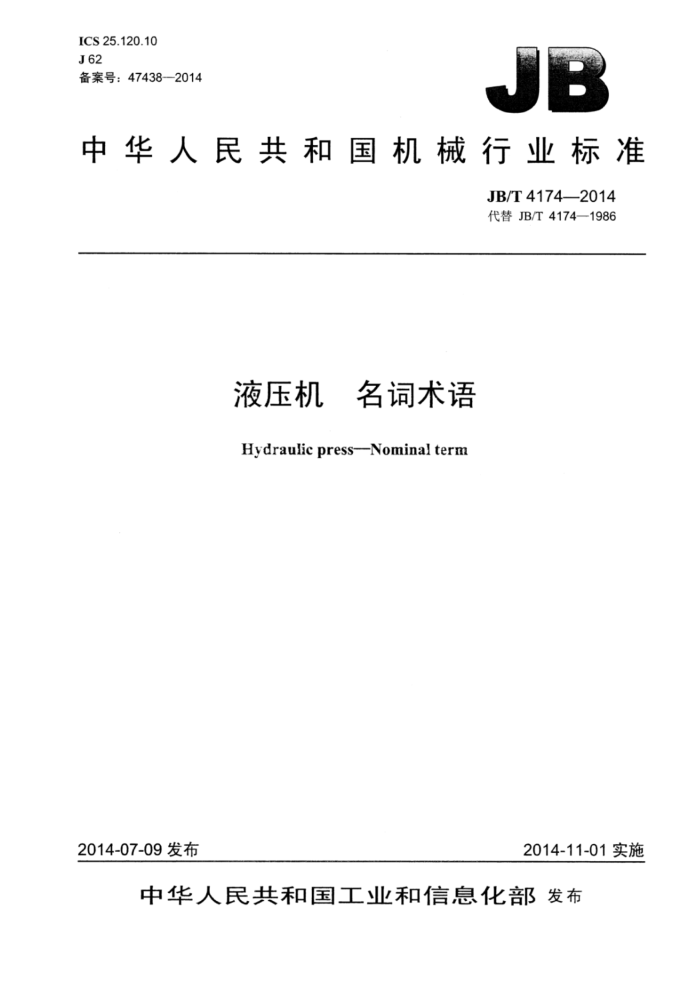

ICS25.120.10 J62 备案号：47438—2014
JB
中华人民共和国机械行业标准
JB/T 4174—2014 代替JB/T4174—1986
液压机 名词术语 Hydraulicpress-Nominalterm
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T4174—2014
目 次
前言.
.II
范围.. 2 液压机名称性能参数...
1
3 4 主要零部件
辅助装置操作...
T
6
.8 JB/T4174—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4174一1986《液压机 名词术语》，与JB/T4174一1986相比主要技术变化如下：
修改了名词术语；一删除了德、俄两国文字。
本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司。
本标准主要起草人：侠习梅、隋岩、马立强、李森、王玉山、王德琦、郎宇航。 本标准所代替标准的历次版本发布情况为： JB/T4174—1986。
II JB/T4174—2014
液压机 名词术语
1范围
本标准规定了以矿物油为传动介质的液压机的名词术语。 本标准适用于液压机。
2 液压机名称 names ofhydraulic presses
2.1
液压机hydraulicpress 用液压传动的压力机的总称。
2.2
手动液压机handhydraulicpress 用手动液压泵传动的液压机。
2.3
精密冲裁液压机 Lfineblankinghydraulicpress 用于板料精密冲裁的液压机。
2.4
单动薄板冲压液压机singleactionhudraulicstampingpress 有一个滑块的薄板冲压液压机。
2.5
双动薄板拉伸液压机doubleactionhydraulicdrawingpress 有两个分别传动滑块的薄板拉伸液压机。
2.6
四柱液压机four-columntypehudraulicpress 用上横梁、工作台和四柱构成受力框架机身的工艺通用性较大的液压机。
2.7
单柱校正压装液压机hydraulicpresswithC-frameforstraighteningandpress-in 呈C形机身的校正压装用的液压机。
2.8
金属挤压液压机 Lmetalextrusionhydraulicpress 金属坏料挤压成形用的液压机。 模膛挤压液压机 Lhydraulichobbingpress 挤压模膛用的液压机。
2.9
2.10
侧压式粉末制品液压机 powderproducthydraulicpressbylateralpressure 有侧压滑块的粉末制品液压机。
2.11
塑料制品液压机 plastics product hydraulic press
- JB/T4174—2014
压制塑料制品用的液压机。 2.12
金刚石液压机diamondhydraulicpress 合成金刚石用的液压机。
2.13
耐火砖液压机firebrickhydraulicpress 压制耐火砖用的液压机。
2.14
碳极压制液压机carbonelectrodehydraulicpress 挤压碳极用的液压机。
2.15
磨料制品液压机abrasiveproducthydraulicpress 压制砂轮、油石用的液压机。
2.16
粉末制品液压机powderproducthydraulicpress 压制粉末制品用的液压机。
2.17
金属打包液压机hydraulicscrapbalingpress 将废金属薄板材、线材等压缩成包块用的液压机。
2.18
非金属打包液压机hydraulicbalingpressesforlowerbaledensities 将非金属成品、材料或废料等压缩成包用的液压机。
2.19
金属屑压块液压机metalscrapbriquettehydraulicpress 将金属屑压缩成团块用的液压机。
2.20
伞形液压机hudraulicpresswithumbrellaslider 有伞形滑块的压装大型电机定子片用的液压机。
2.21
轮轴压装液压机wheelmountinghydraulicpress 压装或拆卸过盈配合轮轴用的液压机。
2.22
模具研配液压机diespottinghydraulicpress 研配大型模具用的液压机。
3 性能参数performanceparameters
3.1
技术规格 各technicalspecifications 液压机的公称压力、开口高度和总功率等主要技术参数。 型式及基本参数 typesandbasicparameter 型式：同种类的液压机按其结构形状的不同而划分的类别。 基本参数：决定液压机基本性能的一些主要的技术参数。
3.2
2 JB/T4174—2014
3.3
主参数principalparameter 在各基本参数中起主导作用的参数。
3.4
公称力 ratedforce 液压机的名义压力。
3.5
回程力 returnforce 运动部分（如滑块）的回程力。
3.6
顶出力 knock-outforce 顶出活塞或项出装置的顶出力。
3.7
工作压力 workingforce 运动部分（如滑块）施加在工件上的力。
3.8
液体最大工作压力 maximumpressureofliquid 液压系统中液体的最大单位工作压力。
3.9
滑块行程 strokeofslide 滑块移动的最大距离。
3.10
开口高度 daylight 滑块（压头）下平面至工作台面的最大距离。
3.11
工作台面尺寸 fdimensionsoftable 工作台面（参数）的最大轮廓尺寸。
3.12
顶出行程 strokeofknock-out 顶出杆移动的最大距离。
3.13
滑块（压头）空程下行速度 descengingspeed of emplyslide 单位时间内滑块（压头）空载向下移动的距离。
3.14
滑块（压头）工作速度 pressing speed of slide 单位时间内滑块（压头）满载移动的距离。
3.15
滑块（压头）回程速度 returnspeed ofslide 单位时间内滑块（压头）回程移动的距离。
3.16
工作台面距地面高度 Eheightoftableabovefloor 工作台面至地面的垂直距离。
3.17
机器外形尺寸 overall dimensions ofmachinery JB/T41742014
液压机最大轮廓的尺寸。 3.18
总功率totalpower 单台液压机所需额定电功率的总和。
3.19
机器重量totalweightofmachine 单台液压机的总重量。
3.20
总压力 totalforce 拉伸力与压边力之和。
3.21
拉伸力drawingforce 拉伸滑块的拉伸力。
3.22
压边力blank-holderforce 压边滑块的压紧力。
3.23
液压垫力hydrauliccushionforce 液压垫的浮动压紧力。
3.24
液压垫行程strokeofhydrauliccushion 液压垫移动的最大距离。
3.25
液压垫顶出力knock-outforceofhydrauliccushion 液压垫顶出制件的力。
3.26
拉伸滑块行程strokeofdrawingslide 拉伸滑块移动的最大距离。
3.27
压边滑块行程strokeofblankholderslide 压边滑块移动的最大距离。
3.28
拉伸滑块至工作台面最大距离 maximumdaylightopeningofdrawingslide 拉伸滑块下平面至工作台面的最大距离。
3.29
压边滑块至工作台面最大距离 maximumdaylightopeningofblankholderslide 压边滑块下平面至工作台面的最大距离。
3.30
拉伸滑块尺寸dimensionsofdrawingslide 拉伸滑块下平面的最大轮廊尺寸。
3.31
液压垫尺寸dimensionsofhydrauliccushion 液压垫工作面的最大轮廓尺寸。
4 JB/T41742014
3.32
移动工作台行程strokeofmovingbolster 移动工作台的最大移出距离。
3.33
喉深 throatdepth 单柱液压机滑块（压头）中心线至C形机身内侧面的最小水平距离。
3.34
校正工作台尺寸dimensionsofstraighteningtable 校正工作台的主要尺寸（左右×高度）。
4主要零部件 mainparts
4.1
机身frame 液压机的主要受力部件，是安装各种零部件的基础。 a）单柱式机身C-frame
呈C形的机身； b）四柱式机身four-columnframe
通过四根立柱将上横梁、工作台等主要零件组成一个受力框架的机身； c） 整体式框架机身straight-sideone-pieceframe
不可拆的框架机身； d）组合式框架机身straight-sideassembledframe
由上横梁、立柱、工作台（或下横梁）、拉紧螺杆等主要零件组成的可拆框架机身。
4.2
上横梁 crowm 框架机身的主要件。
4.3
滑块 slide 液压机的主要工作部件。
4.4
立柱 主column（指四柱式结构的）；upright（指箱形结构的）框架机身的主要连接件。
4.5
拉紧螺杆tierod 组合成框架机身的主要紧固件。
4.6
工作台 table 框架机身的基础件，其承受滑块的压力，当装有工作台板或移动工作台时，这后两种零件的上平面
即作为工作台的台面。 4.7
移动工作台 movingbolster 为便于拆装较大型模具而设置的水平移动的工作台。
4.8
导轨 guideway
5 ICS25.120.10 J62 备案号：47438—2014
