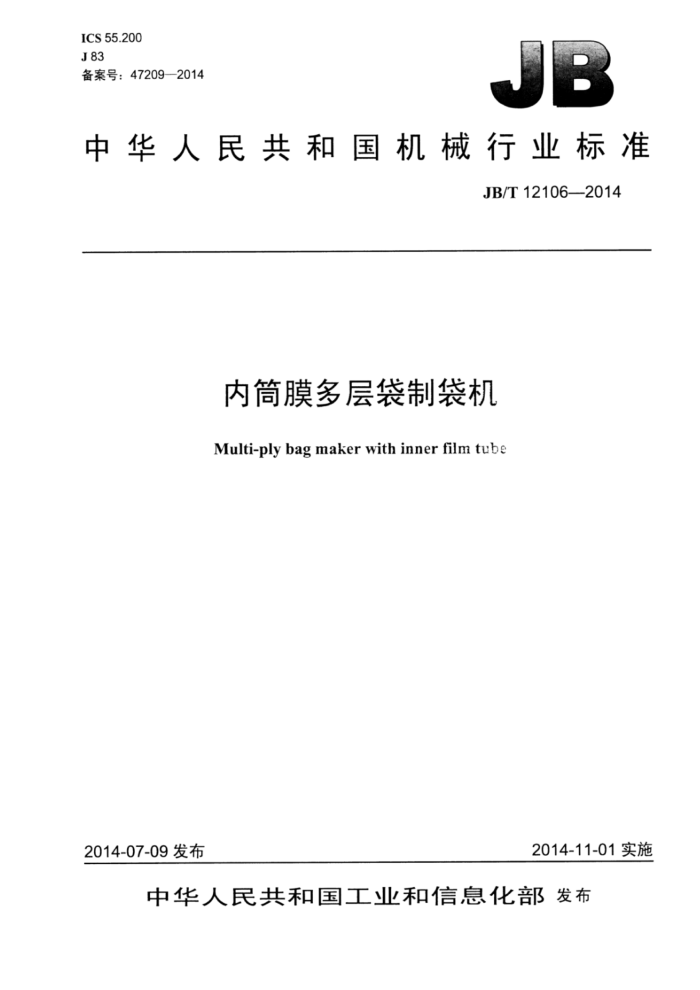

ICS 55.200 J83 备案号：47209-2014
JB
中华人民共和国机械行业标准
JB/T12106—2014
内简膜多层袋制袋机
Multi-ply bag maker with inner film tube
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准内筒膜多层袋制袋机
JB/T121062014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张·23千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111·12252 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12106-2014
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 4型号、型式、基本参数及工作条件
1
4..1型号... 4.2型式与基本参数 4.3工作条件
5技术要求. 5.1 一般要求.. 5.2 性能要求. 5.3 电气安全要求. 5.4 机械安全要求. 5.5 卫生安全要求 5.6 外观质量和说明书要求试验方法.
6
6.1 试验条件. 6.2 般要求检查 6.3 性能试验. 6.4 电气安全试验.. 6.5 其他安全检查 6.6 外观质量检查. 7检验规则. 7.1 检验分类. 7.2 出厂检验. 7.3 型式检验. 8标志、包装、运输和贮存 8.1标志. 8.2包装.. 8.3 运输与贮存
图1 中封袋结构示意图
.
表1制袋尺寸偏差表2热封强度表3热封强度试验抽样方案. 表4检验项目 JB/T12106—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准负责起草单位：无锡鸿昌精密机械有限公司、江南大学、合肥通用机电产品检测院。 本标准主要起草人：王飞鸿、陆佳平、祁锡峰、钱军、陈润洁。 本标准为首次发布。
II JB/T12106—2014
内筒膜多层袋制袋机
1范围
本标准规定了内筒膜多层袋制袋机的术语和定义、型号、型式、基本参数及工作条件、技术要求、 试验方法、检验规则、标志，包装、运输与存等要求。
本标准适用于以内层为塑料筒状薄膜，外层为可热封的双层或多层材料制成各类包装袋（含折边）的内筒膜多层袋制袋机（以下简称制袋机），应用于日化、饲料、食品、化工等行业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894 安全标志及其使用导则 GB5226.1一2008机械电气安全柜线电气：备第1部分：通用技术条件 GB/T7311 包装机械分类与型号编制方法 GB/T9969 工业产品使用说明书总 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条 GB/T15706 机械安全设计通则险评估与风险减小 GB16754机械安全急停设计原则 GB16798 食品机械安全卫生 GB/T18831 机械安全带防护装置的联锁装置设计和选择原则 GB19891 机械安全机械设计的卫生要求 JB/T7232 包装机械噪声声功率级的测定 简易法 JB7233 包装机械安全要求
3术语和定义
下列术语和定义适用于本文件。
3.1
色标mark 可供光电识别的定位用颜色标记。
3.2
袋长偏差baglengthtolerance 包装袋实际长度与公称尺寸的差值。
3.3
底边宽偏差bottomwidthtolerance 封合线与裁切线之间的实际宽度与公称尺寸的差值。 JB/T12106—2014
3.4
生产能力productioncapacity 单位时问内完成的制袋数量，单位为袋每分（袋/min）。
3.5
K底Ktype bottom seal 袋底两角处具有斜封边的底部封口形式，底部封边形成K字形，用于增强底边角的封合强度，兼
有自立功能。
4型号、型式、基本参数及工作条件
4.1型号
制袋机的型号编制按GB/T7311的规定执行。 ZDT OO
改进设计顺序代号：依次用英文字母A、B、C、表示，
第一次设计的产品无顺序代号
主要参数：最大制袋有效宽度，单位为毫米（mm）制袋层数：L（两层）：S（三层）；D（多层）结构型式代号：B（边封）：Z（中封）内筒膜多层袋制袋机
示例： ZDT-ZS600表示结构型式为中封，制袋层数为三层，最大制袋有效宽度为600mm的内简膜多层袋制袋机，第一次
设计。
4.2型式与基本参数 4.2.1按制袋机封口方式分为：
a）边封； b）中封。可单独或同时包括边褶和K底中封袋的结构示例如图1所示。
a）普通中封袋
b)中封K底袋
c）中封边袋
d)中封边裙K底袋
图1中封袋结构示意图
4.2.2按制袋层数分为：
a）两层； b）三层； c）多层。
2 JB/T12106——2014
4.2.3制袋机基本参数的名称和单位：
a）额定生产能力：单位为袋每分（袋/min）： b）电压、功率：单位为伏（V）、千瓦（kW）： c）外形尺寸：长×宽×高，单位为毫米（mm》： d）质量：单位为千克（kg）； e）气源压力：单位为兆帕（MPa)： f）冷却水用量：单位为升每分（L/min）； g）裁切精度：单位为毫米（mm）； h）最大放料宽度和直径：单位为毫米（mm）： i）最大放料速度：单位为米每分（m/min）； j）热封（切）刀温度范围及控制精度：单位为摄氏度（℃）： k）最大制袋有效宽度：单位为毫米（mm）。
4.3 工作条件 4.3.1制袋机电源电压与额定电压的偏差应保持在土5%的范围内。 4.3.2制袋机工作环境温度为5℃～40℃，相对湿度应不大于85%。 4.3.3气源压力应不小于0.6MPa，其波动不超过土0.1MPa
5技术要求
5.1一般要求 5.1.1 制袋机应按经规定程序批准的图样及技术文件制造。 5.1.2 制袋机运转应平稳，运动零部件动作应灵敏、协调、准确，无卡阻和异常声响。 5.1.3 制袋机气路、液压、润滑系统、管路应畅通，无阻塞、无泄漏。 5.1.4 制袋机的切刀刃工作间隙和工作压力调整方便、可靠，能顺利快捷地裁切，无啃刀现象。 5.2 性能要求 5.2.1 制袋机的生产能力应达到额定生产能力。 5.2.21 制袋机的制袋质量应符合下列规定： 5.2.2.1封口部位外观应平整，网纹清晰、无皱褶、灼伤和压穿现象。 5.2.2.2制袋尺寸偏差应符合表1的规定。图案印刷袋以色标为准，袋长偏差为色标至后裁切线之间的长度偏差值。光电跟踪对色标或固定跟踪点反应灵敏、可靠，误差应不超过土0.8mm。
表1制袋尺寸偏差
单位为毫米
袋长 ≤200 200~600 ≥600
袋长偏差 ± 1.5 ±2.0 ±2.5
宽度偏差
底边宽偏差
± 1.0
± 1.0
5.2.2.3包装袋的热封强度应符合表2的规定。 5.2.2.4制袋机制袋合格率应不小于96%。
3 JB/T12106—2014
表2热封强度
热封强度 N/ (15mm)
热封层材料厚度（S)
mm 0.08≤8<0.12 0.12≤<0.15 8≥0.15
≥10 ≥12 ≥15
注：热封层材料厚度指塑塑复合、铝塑复合、纸塑复合等热封部位的材料厚度 5.2.3封（切）刀工作温度应无级可调，并可自动恒温，封（切）刀测量点工作温度值与其平均值的差值应在土5℃之内。 5.2.4静电消除器针端对地拉火放电距离不小于5mm。 5.2.5制袋机噪声声压级应不大于80dB（A） 5.3电气安全要求 5.3.1制袋机的电路控制系统应符合GB5226.1的要求，安全可靠、控制准确，各电器接头应连接牢固并加以编号：指示灯显示应正常，操作按钮应灵活；并有可以强制断开的安全急停装置，安全急停装置应符合GB16754的规定。不论是选择0类停机还是1类停机均应通过机器的风险评价来确定。 5.3.2动力电路导线和保护联结电路间施加DC500V时测得的绝缘电阻应不小于1MQ。 5.3.3制袋机所有外露可导电部分应按GB5226.1一2008中8.2.1的要求连接到保护联结电路上。接地端子或接地触点与接地金属部件之问的连接应具有低电阻值，电阻值应不超过0.1Q。 5.3.4电气设备的动力电路导线和保护联结电路之问应经受至少1s时间的耐压试验。 5.4机械安全要求
制袋机的机械安全应符合下列规定： a》制袋机的安全防护应符合GB/T15706、JB7233的规定。 b）制袋机应设有联锁保护，当缺料、色标跟踪丢失、封（切）刀测量点温度超差，或出现误操作
时，应报警或停止机器工作。 c）制袋机应有清晰醒目的操纵、润滑、高温、剪切等安全警示标志。安全标志应符合GB2894的
规定。 d）切刀、牵引部分和外露的传动机构应有安全防护装置，安全防护装置应符合GB/T18831的规定。
5.5卫生安全要求 5.5.1食品包装袋制袋机的材料选用、设计、制造、配置原则的安全卫生要求应符合GB16798的规定。 药品包装袋制袋机应符合国家对药品生产设备的有关规定。 5.5.2制袋机的机械设计卫生安全应符合GB19891的规定。 5.5.3制袋机所用的原材料、外购配套零部件应有生产厂的质量合格证明书。 5.6外观质量和说明书要求 5.6.1非加工表面的涂漆和喷塑层等应平整光滑、色泽均匀，应无明显的污浊、流痕、起泡等缺陷。 5.6.2所有机械零件均无毛刺、锐棱、锐角。 5.6.3表面进行电镀或化学镀的零件应色泽均匀，无明显气泡、起层、斑点、锈蚀等缺陷。 5.6.4制袋机使用说明书编写应符合GB/T9969的规定。
