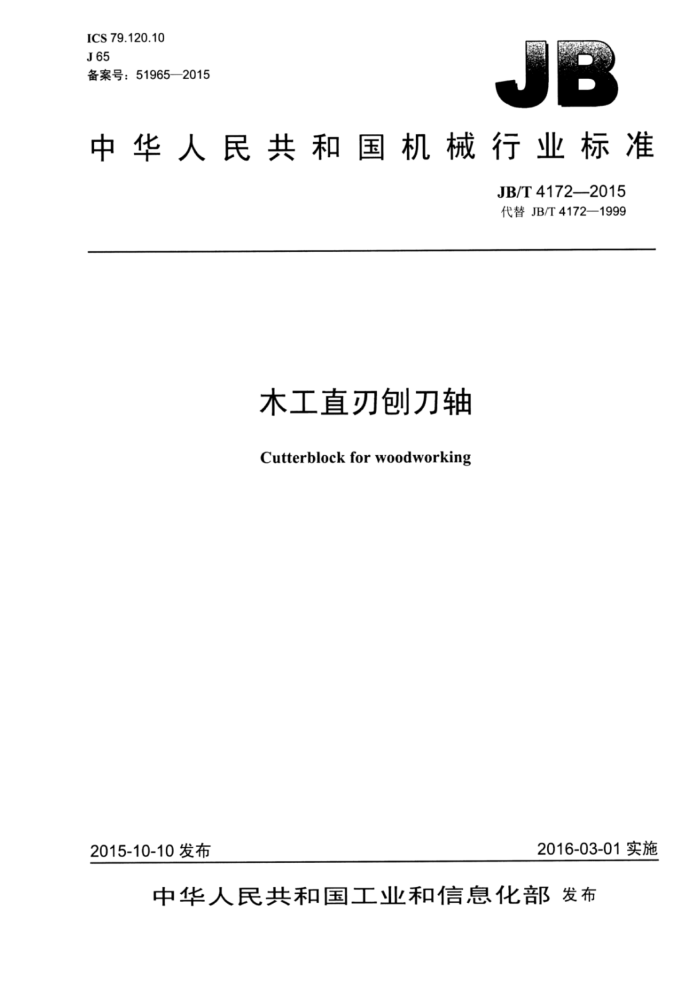

ICS79.120.10 J65 备案号：51965—2015
中华人民共和国机械行业标准
JB/T4172—2015 代替JB/T4172—1999
木工直刃刨刀轴
Cutterblock for woodworking
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T4172—2015
目 次
前言.
.I
范围规范性引用文件
2
3 术语和定义 4 基本结构.
主要尺寸.. 6 标记.
S
一般技术要求。 7.1 创刀轴 7.2 创刀体.. 7.3 压刀螺钉... 7.4刀片 8刨刀体的表面粗糙度和公差附录A（资料性附录） 参考尺寸及刨刀片数 JB/T4172—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4172一1999《木工创刀轴》，与JB/T4172一1999相比主要技术变化如下：
-标准名称的改变：修改了第2章：
-
修改了图1、表1和表A.2：将附录A改为资料性。
本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：福州木工机床研究所、广州市天鹰精密工具有限公司、邵武市振达机械制造有限
责任公司，江苏海潮科技份有限公司：福建莆田张钢机械铸造有限公司，广东锐亚机械有限公司：亚洲工友（威海）有限公司、闽侯县联翔木工机械厂。
本标准主要起草人：唐崇淹、胡庆洋、杨华、杨高怀、张胜兴、周华标、王志贵、林文信。 本标准所代替标准的历次版本发布情况为：
JB4172—1985、JB/T4172—1999。
II JB/T4172—2015
木工直刃刨刀轴
1范围
本标准规定了木工直刃创刀轴的术语和定义、基本结构、主要尺寸、标记、一般技术要求，以及刨刀体的表面粗糙度和公差。
本标准适用于木工平刨床，木工压创床及类似结构的木工刨床上的直刃刨刀轴（以下简称刨刀轴）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱 GB30459—2013木工机床安全平刨床 JB3377—1992木工机用直刃创刀
3术语和定义
下列术语和定义适用于本文件。
3.1
切削圆cutting circle 创刀轴旋转中刀刃在垂直于刀轴轴线的平面内所形成的理论圆。
3.2
刀片后面回转圆turning circlebehind knife 刨刀轴旋转中刃片后面的最低点在垂直于刀轴轴线的平面内所形成的理论圆。
3.3
刨刀体的轴颈spindleshoulderof cuttingblock 创刀体的支承部位。
3.4
轴头front of spindle 创刀体至带轮连接部位。
3.5
轴环 spindlecollar 创刀体至创刀体轴颈的过渡部位。
3.6
创刀体轴颈危险截面dangerous section of spindleshoulder 刨刀体轴颈上应力最大的截面（如图1所示A一A截面）。
4 基本结构
刨刀体外形一般为圆柱形，其装刀槽呈楔形，并尽量封闭。 JB/T41722015
刨刀轴的基本结构如图1所示。
A
B（移去5.6)
放大
中
7o
说明：
一刨刀体： 2一压刀螺钉： 3——压川条； 4： 5—轴承：
do—轴环： L 一刨刀体长度； A一A——刨刀体轴颈危险械面：
切削圆公称直径：
一
d d2 川后面向转圆直径：
d 刨刀体直径； d4 刨刀体的轴颈： ds 轴头； de 带轮节圆直径：
一一危险裁面至带轮厚度中心距离。
一带轮：
6
图1
5主要尺寸
5.1 主要尺寸应符合表1的规定。 5.2 刨刀体若因结构需要设计与图示不一致时，仍需遵守本标准规定的尺寸。其他要求参见附录A。
表1
单位为毫米
di
工作宽度 100 125 160 200 250 (300) 315
L
ds
d2
额定值 80
最人值 79.7
110 135 170 210 260 (310) 325
78
90
89.7
88
刀片后面回转圆直径 d不准小于d
98
100
99.7
2 JB/T4172—2015
刨刀体的表面粗糙度和公差
8
8.1 表面粗糙度应符合表2的规定
表2 项日外圆（d）轴环（do）轴颈（do)）轴头（do）两端中心孔装刀平面
单位为微来
序号 1 2 3 4 5 6
表面粗糙度Ra
1.6 6.3 1.6 3.2 3.2 3.2
8.2尺寸公差及几何公差应符合表3的规定。
表3
单位为毫米
序号 1 2 3 4 5 6 7 8 9 刨刀轴的调整以轴环为基准。
检验项目刨刀体直径尺寸公差轴环尺寸公差轴颈尺寸公差轴头尺寸公差
公差 h11 all js6 js6 0.02 0.02 0.012 0.012
刨刀体直径对两轴颈轴线的径向圆跳动
轴环对两轴颈轴线的径向圆跳动两轴颈对其公共轴线的径向圆跳动轴头对两轴颈轴线的径向圆跳动刀档槽装刀面对两轴径线的平行度公差
L<630时：0.25 L≥630时：0.30
4 JB/T4172—2015
附录 A （资料性附录）
参考尺寸及刨刀片数
A.1 参考尺见表A.1
单位为毫米
表A.1
刨刀体轴颈危险截面至带轮厚度中心距离【
带轮节圆直径d6
工作宽度 100 125 160 200 250 (300) 315 400 500 (600) 630 1 000 1 250 A.2 刀片片数见表A.2。
di 20
25
30
≤0.6dl
≥0.8 d
35
40
50
表A.2
刨刀片数
工作宽度 mm 100 125 160 200 250 (300) 315 400 500 (600) 630
个
2、3或4
5
