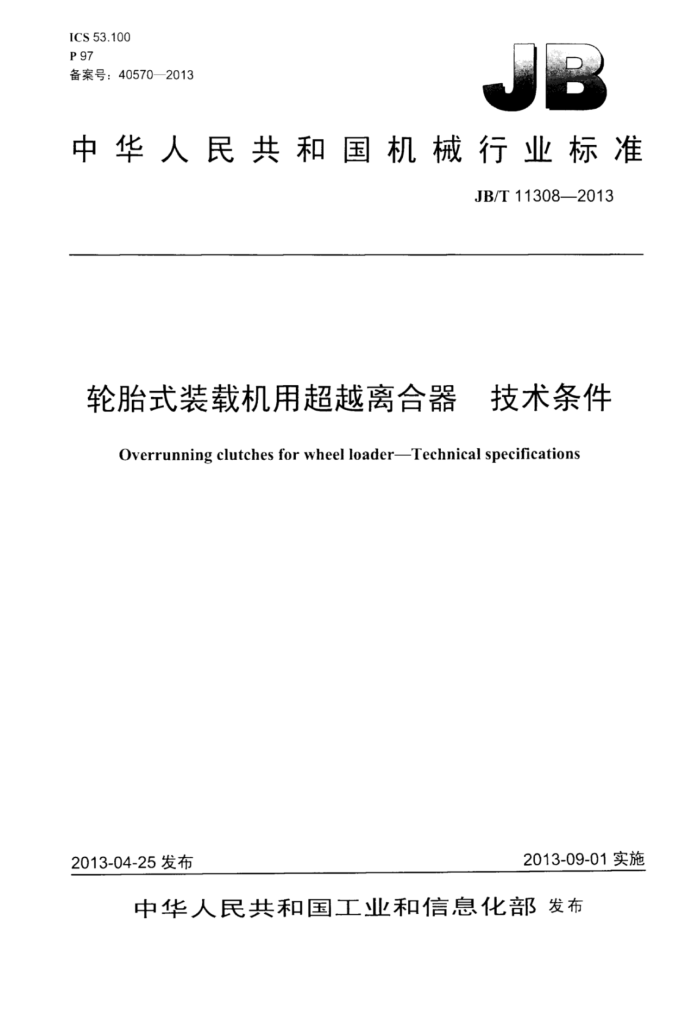

ICS 53.100 P 97 备案号：40570—2013
中华人民共和国机械行业标准
JB/T11308—2013
轮胎式装载机用超越离合器 技术条件
Overrunning clutches for wheel loader-Technical specifications
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11308—2013
目 次
前言范围. 2规范性引用文件 3分类. 3.1形式， 3.2 基本参数 4要求.. 4.1 一般要求.
.I1
4.2 外观要求.. 4.3 硬度及有效硬化层要求 4.4 离合器齿轮要求. 4.5 装配及平顺性要求 5 试验方法 6 检验规则.. 6.1出厂检验 6.2型式检验. 7标志、包装、运输和贮存图1弹簧复位式超越离合器示意图图2隔离架式超越离合器示意图表1 基本参数表2离合器主要零件硬度及有效硬化层要求
4 JB/T11308—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准山中国机械1业联合会提出。 本标准山企国1：方机械标准化技术委员会（SAC/TC334）-111。 本标准起草单位：杭州宗兴齿轮有限公司、浙江军联机械电子控股有限公司、天津工程机·戎研究院本标准主要起草人：韩宗兴、韩屹丽、韩茵、冏垫。 本标准为首次发布。
II JB/T11308—2013
轮胎式装载机用超越离合器 技术条件
1范围
本标准规定了轮胎式装载机用超越离合器的分类、要求、试验方法、检验规则、标志、包装、运输和贬存。
本标准适用于额定载重量为4t或5t的轮胎式装载机用超越离合器（以下简称离合器），其他轮胎式装载机用超越离合器可参照使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、 N、T标尺）
GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3478（所有部分） 圆柱直齿渐开线花键（米制模数齿侧配合） GB/T10095（所有部分） 圆柱齿轮精度制 GB/T 13924 渐开线圆柱齿轮精度检验细则 GB/T 15822.1 无损检测 磁粉检测第1部分：总则 GB/T 21153 .1方机械 尺寸、性能和参数的单位与测量准确度 JB/T 5942 工程机械 自由锻件通用技术条件 JB/T 5944 T.程机械 热处理件通用技术条件 JB/T 5947 工.程机械 包装通用技术条件 JB/T 6031 T.程机械 钢质模锻件通用技术条件 JB/T 51148 轮胎式装载机可靠性试验方法、故障分类及评定
3分类 3.1形式
离合器按结构形式分为弹簧复位式超越离合器（见图1）和隔离架式超越离合器（见图2）。 3.2 基本参数
离合器基本参数见表1。
1 JB/T11308—2013
表1 基本参数
公称转矩 液力变速箱输入端 质量 总长度 最人外径 装配高度 4栓拧紧
离合器形式
力矩 N·m
7 N·m
超越时的极限转速几 M
Do mm
L mm
Lo mm
r/min
kg
弹寳复位式
35.5±0.5
2 200
15~59
2 200~2 400
305 ±0.5
@347
148.7
隔离渠式
36±0.5
说明：
一滚柱：一中间输入轴； 5——弹簧座： -外环齿轮：
一弹簧：
-
6——内环"轮。
图1弹簧复位式超越离合器示意图
