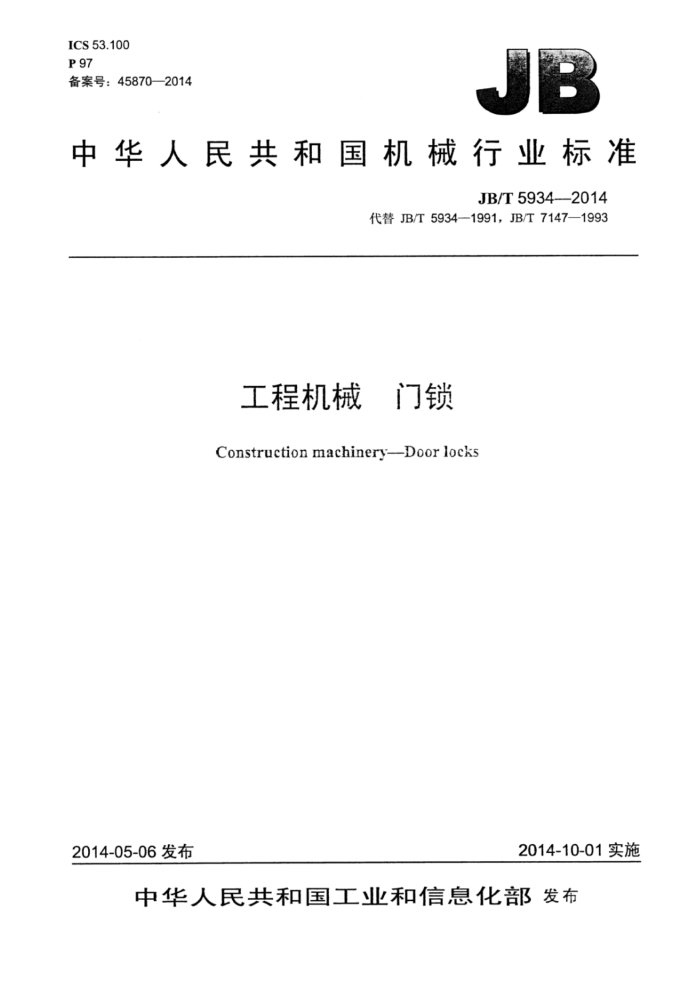

ICS 53.100 P 97 备案号：45870—2014
中华人民共和国机械行业标准
JB/T5934-—2014
代替JB/T5934—1991，JB/T7147—1993
工程机械 门锁 Constructionmachinery--Doorlocks
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T5934—2014
目 次
前言 1范围.. 2 规范性引用文件 3术语和定义 4分类和标记 4.1形式...
1
4.2 基本参数与尺寸 4.3型号标记 5要求. 5.1保密度 5.2 耐用度... 5.3牢固度 5.4灵活度， 5.5外观. 5.6 锁舌外露尺寸 5.7适用环境 6试验方法 6.1 保密度试验 6.2 耐用度试验 6.3 牢固度试验. 6.4 灵活度试验 6.5 外观检测 6.6锁舌外露尺寸的检测 7检验规则， 7.1出厂检验
7.2 型式检验 8 包装、标志、运输和贮存
8.1 包装. 8.2 标志... 8.3 运输. 8.4 贮存. 图1 舌簧锁示意，图2 钩簧锁示意表1 门锁的结构型式及产品特性代号表2 门锁规格适用的门厚尺寸，表3 执手及锁体连接杆、孔、断面的尺寸及配合公差表4 锁舌所能承受的轴向静压力，表 5 门锁检验项目 JB/T5934—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5934—1991《工程机械门锁技术条件》和JB/T7147—1993《工程机械 门锁型
式和基本参数》，与JB/T5934一1991和JB/T7147一1993相比主要技术变化如下：
将两项标准内容合并为一项标准，对有关章条结构重新进行了编排；增加和删除了部分规范性引用文件（见第2章，JB/T5934一1991的第2章）； -增加了术语的英文对应词，增加了术语“锁体”及其定义，修改了有关术语名称和定义（见第 3章，JB/T5934—1991的第3章）；删除了“门锁应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造”（JB/T5934 —1991的4.1)；修改了型号标记的规则（见4.3，JB/T7147—1993的2.3）；互开率要求由“不应大于2%”改为“不应大于1%”（见5.1.2，JB/T5934一1991的4.2.2)；修正了互开率计算公式的错误［见6.1.1c），JB/T5934一1991的5.1.1c】]；修改了检验规则的内容（见第7章，JB/T5934一1991的第6章）；修改了包装、标志和贮存的内容（见第8章，JB/T5934一1991的第7章）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：张志烁。 本标准所代替标准的历次版本发布情况为：
-JB/T5934—1991; JB/T7147—1993。
II JB/T 59342014
工程机械 门锁
1范围
本标准规定了工程机械门锁（以下简称门锁）的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和贮存。
本标准适用于工程机械司机室用舌簧式和钩簧式门锁。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） JB/T 5947 工程机械包装通用技术条件
3 B术语和定义
下列术语和定义适用于本文件。
3.1
吾簧锁reedlocks 锁苦形状呈方状楔形的门锁。
3.2
钩簧锁hookedspringlock 锁舌形状呈钩形的门锁。
3.3
锁舌 bolt 门锁中直接起锁闭作用的零件。本标准中舌簧锁的锁舌称为斜舌，钩簧锁的锁舌称为钩舌。
3.4
内锁止机构 internal lockingmechanism 在车门内将车门锁止的部件的总称。
3.5
外锁止机构 externallockingmechanism 在车门外将车门锁止的部件的总称。
3.6
锁体latch 装在车门内，与门柱上的锁扣盒（柱或板）啮合，以保持车门处于锁紧位置的部件。
3.7
全锁紧位置 full latching
1 JB/T59342014
车门完全关闭时，锁体与锁扣盒（柱或板）所处的啮合位置。
3.8
半锁紧位置 置secondarylatching 车门不完全关闭时，锁体与锁扣盒（柱或板）所处的啮合位置。
3.9
锁扣盒（柱或板） box strikingplate(strikingplate) 关闭车门时扣住锁舌的盒（柱或板）状零件。
3.10
弹子结构pintumblermechanism 一组基本形状为圆柱形的零件，起锁住或释放锁芯运动作用的结构。
3.11
叶片结构 flattumblermechanism 一组基本形状为片状的零件，起锁住或释放锁芯运动作用的结构。
3.12
执手handle 一种经施加外力拧转而带动锁舌开启，当外力消除后能自行复位的零件，本标准分内执手和外执手
两种。 3.13
保密度 secrecy 锁具具有保密性能的可靠程度。
3.14
耐用度 durability 锁具的使用寿命。
3.15
牢固度 firmness 锁具具有抗外力破坏能力的程度。
3.16
灵活度 nimbleness 锁具在使用时的灵敏程度。
3.17
互开 Finterhancgeability 用本身钥匙能将另一把锁开启的现象。
3.18
牙花 bit 在钥匙上编排成的一组高低不同的齿形。
3.19
牙花数 numberofkeychanges 在批量中钥匙牙花互不相同的总数。
4分类和标记
4.1形式
门锁的形式按锁舌的结构型式进行分类，结构型式及产品特性代号见表1。
2
