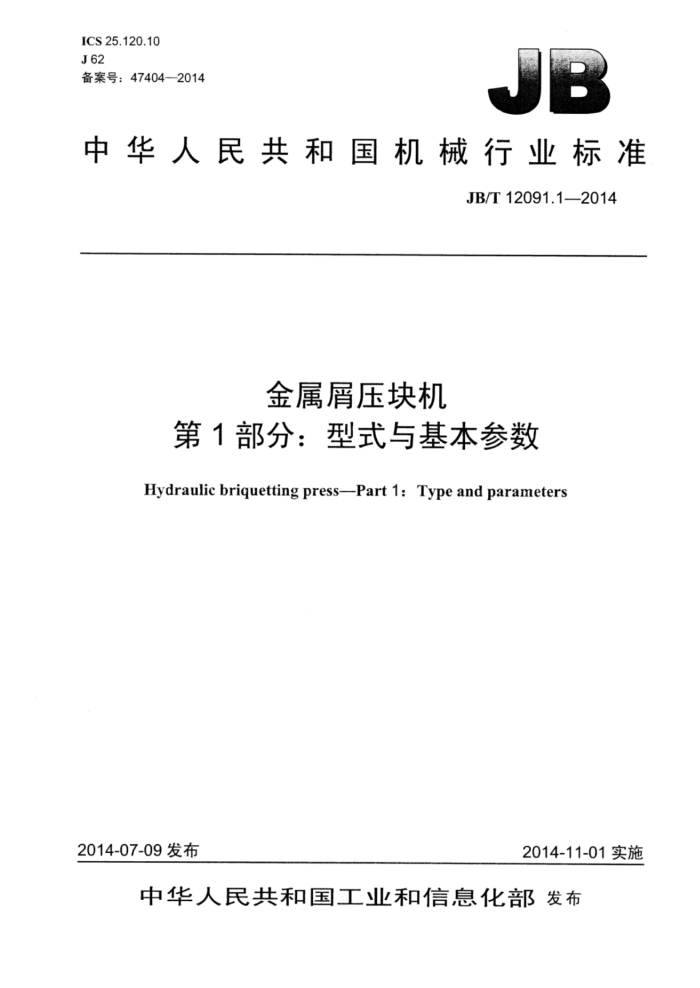

ICS 25.120.10 J62 备案号：47404—2014
中华人民共和国机械行业标准
JB/T12091.12014
金属屑压块机
第1部分：型式与基本参数 Hydraulic briquetting press-Part 1: Type and parameters
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T12091.1—2014
目 次
前言.... 范围
II
1 2 规范性引用文件 3
型式. 4 基本参数
图1 卧式压块机图2 立式压块机. 图3 压块尺寸
表1 压块机的基本参数 JB/T12091.1—2014
前言
JB/T12091《金属屑压块机》分为两个部分：
第1部分：型式与基本参数；第2部分：技术条件。
-
本部分为JB/T12091的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会 会（SAC/TC220）归口。 本部分起草单位：江苏华宏科技股份有限公司、安阳锻压机械工业有限公司。 本部分主要起草人：黄艰生、符杰、刘玉斌、张益民、吴建清、胡品荣、胡敏东、高书文、高长华。 本部分为首次发布。 JB/T 12091.1—2014
金属屑压块机
第1部分：型式与基本参数
1范围
JB/T12091的本部分规定了金属屑压块机的型式与基本参数。 本部分适用于液压金属屑压块机（以下简称压块机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761锻压机械型号编制方法
3型式
压块机根据主压头运动方向分为卧式压块机（见图1）和立式压块机（见图2）两种型式。
0
O
图1卧式压块机 JB/T 12091.12014
中
O
O
图2 立式压块机
4基本参数
4.1 压块机型号编制应符合GB/T28761的规定。 4.2 压块机的基本参数应符合表1的规定。
表1压块机的基本参数
理论生产能力
压块密度 kg/m3 ≥5.2 ≥5.2 ≥5.2 ≥5.2 ≥5.2 ≥5.2 ≥5.2
公称压力 kN 2 500 3 150 4 000 5 000 6 300 8 000 10 000
压块尺寸（L）
t/h 0.8~1.4 1.1~1.9 1.5~2.8 2.4~3.2 3.5~4.3 4.4~5.3 5.7~8.5
mm
$120×（60~100） $120×（70~120) $140×（80~150） $180×（120~160) $180×（150~180） 220×（150~180） $250×（150~220）
注：基本参数可根据用户的要求进行设计。 4.3 设备生产能力、压块尺寸、压块密度的参数设计均以铸铁屑为准。 4.4 压块为圆柱形， 其尺寸如图3所示。
说明：中压块直径；
一压块高度。
L
图3压块尺寸
