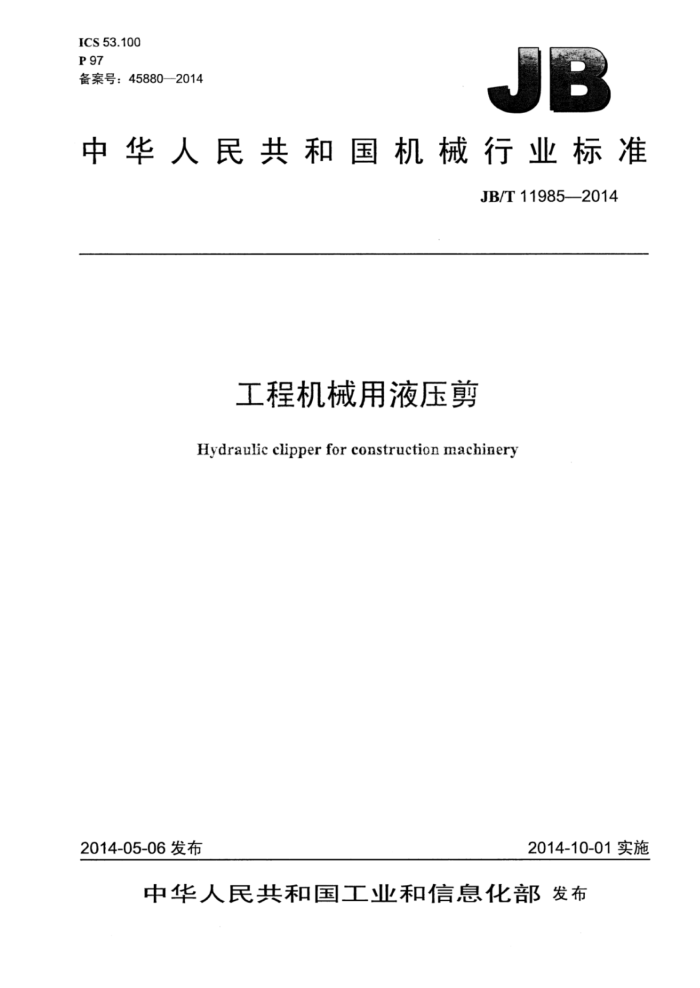

ICS 53.100 P 97 备案号：45880—2014
JB
中华人民共和国机械行业标准
JB/T11985—2014
工程机械用液压剪
Hydraulic clipperfor construction machinery
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准工程机械用液压剪 JB/T11985—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111·12197 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11985—2014
目 次
前言.. 范围
Ⅱ
1
2 规范性引用文件 3术语和定义 4分类、标记与基本参数 4.1分类. 4.2 标记.. 4.3 基本参数， 5要求 5.1 - 般要求， 5.2 主要零部件要求 5.3 外观要求. 5.4 性能要求. 5.5 超载性能， 5.6 耐久性 6试验方法.. 6.1 外观检验. 6.2 拉停试验 6.3 冲击试验. 6.4 硬度检验. 6.5 开口幅度检验 6.6 性能试验 6.7 超载性能试验， 6.8 耐久性试验 7检验规则. 7.1 出厂检验， 7.2 型式检验 8标志、包装、运输和贮存 8.1 标志. 8.2 包装.. 8.3运输. 8.4贮存.. 附录A（资料性附录）主要参数一览表图1液压剪. 图2 破碎力测试装置图3剪切臂表A.1主要参数
6
- JB/T11985—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：安徽惊天液压智控股份有限公司、天津工程机械研究院。 本标准主要起草人：孟宪三、段琳。 本标准为首次发布。
I JB/T11985—2014
工程机械用液压剪
1范围
本标准规定了工程机械用液压剪的术语和定义、分类、标记与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以液压为动力的机载式工程机械用液压剪（以下简称液压剪）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺）
GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） JB/T 5943 工程机械焊接件通用技术条件 JB/T 5946 工程机械 涂装通用技术条件 JB/T 5947 工程机械 包装通用技术条件
3 术语和定义
下列术语和定义适月于本文件。
3.1
液压剪 hydraulicclipper 以挖掘机等主机为载体，利用主机的液压系统通过液压缸驱动两剪切臂进行剪切、破碎作业的部件。
如图1所示。 3.2
开口幅度 openingrate 工作中两剪切臂剪口爪尖所能张开的最大距离。
3.3
总质量 totalmass 液压剪及其联接主机的销轴组件的总体质量。
3.4
剪切力 cuttingforce 在额定工作压力下，液压剪刀片中部对被剪物所施加的力。
3.5
破碎力 crushingforce 在额定工作压力下，液压剪剪口爪尖对被破碎物所施加的力。
1
