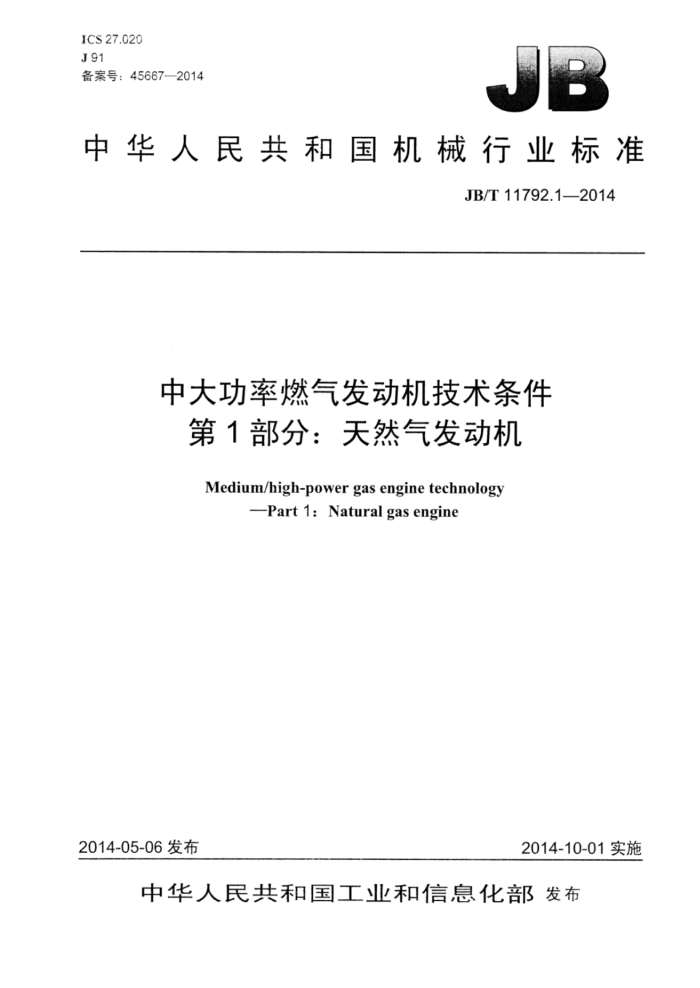

ICS27.020 J91 备案号：45667—2014
中华人民共和国机械行业标准
JB/T11792.1—2014
中大功率燃气发动机技术条件
第1部分：天然气发动机 Medium/high-power gas engine technology
Part 1: Natural gas engine
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
中大功率燃气发动机技术条件
第1部分：天然气发动机
JB/T11792.1—-2014
丰
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1.25印张40千字
2015年3月第1版第1次印刷
定价：21.00元
+
书号：1511111984 网址：http：/www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11792.1--2014
目 次
前言. 范围 2规范性引用文件 3术语和定义 4一般要求... 5工作条件.. 6技术要求. 1
试验 8检验规则 9标志、包装、运输和贮存附录A（资料性附录）需方应提供的资料附录B（资料性附录）发动机及机组现场安全配套推荐做法附录C（规范性附录）发动机部分参数测量位置、测量仪器和仪器精度
1
12
15 .16
表1调速性能. 表2排气污染物限值表3测量允差. 表4耐久性试验工况及时间表5试验项目. 表C.1发动机部分参数测量位置、测量仪器和仪器精度
10 12 16 JB/T11792.12014
前言
JB/T11792《中大功率燃气发动机技术条件》分为五个部分：
第1部分：天然气发动机：一第2部分：柴油/天然气双燃料发动机；一第3部分：沼气发动机：第4部分：瓦斯发动机；第5部分：秸秆气发动机。
本部分为JB/T11792的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：中国石油集团济柴动力总厂、淄博淄柴新能源有限公司、上海内燃机研究所、淄
博柴油机总公司。
本部分主要起草人：李全武、李树生、李宗立、王安忠、李俐、王令金、郑圣斌、刘东、李冬梅、 黄猛、计维斌、陈云清、辛强之、王延瑞、范崇华。
本部分为首次发布。
I JB/T11792.1-2014
中大功率燃气发动机技术条件
第1部分：天然气发动机
1范围
JB/T11792的本部分规定了中大功率天然气发动机的术语和定义、一般要求、工作条件、技术要求、 试验、检验规则、标志、包装、运输贮存。
本部分适用于功率等于或大于500kW的非道路用天然气发动机（以下简称发动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T191包装储运图示标志 GB/T725内燃机产品名称和型号编制规则 GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T1147.2中小功率内燃机第2部分：试验方法 GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法 GB/T3821中小功率内燃机清洁度测定方法 GB4556往复式内燃机防火 GB/T6072.1 往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法通
用发动机的附加要求
GB/T6072.3 往复式内燃机性能第3部分：试验测量 GB/T6072.5 往复式内燃机性能第5部分：扭转振动 GB/T6388运输包装收发货标志 GB/T7184中小功率柴油机振动测量及评级 GB/T8190.1往复式内燃机排放测量第1部分：气体和颗粒排放物的试验台测量 GB/T11060.1 天然气含硫化合物的测定第1部分：用碘量法测定硫化氢含量 GB/T11060.4 天然气含硫化合物的测定第4部分：用氧化微库仑法测定总硫含量 GB/T11062 天然气发热量、密度、相对密度和沃泊指数的计算方法 GB11122 柴油机油 GB/T13306 标牌 GB/T13610 天然气的组成分析气相色谱法 GB14097中小功率柴油机噪声限值 GB/T15371 曲轴轴系扭转振动的测量与评定方法 GB20651.1 往复式内燃机安全第1部分：压燃式发动机 GB/T21404 内燃机发动机功率的确定和测量方法一般要求 JB/T9774中小功率内燃机清洁度限值 JB/T11792.1—2014
3术语和定义
下列术语和定义适用于本文件。
3.1
天然气发动机naturalgasengine 以天然气为燃料的往复活塞式内燃机。
3.2
发动机热耗率specific heat consumption of gas engine 发动机每单位功率和单位时间内所消耗的天然气燃烧所能放出的热量（以低热值计），单位为千焦
每千瓦时［kJ/（kW·h)]。
4一般要求
4.1总则 4.1.1机油过滤器、冷却器、中冷器、阀门等部件宜选用耐硫腐蚀材料。 4.1.2气缸盖、排气阀门、排气管等高温部件宜选用耐高温材料。 4.1.3发动机各配套部件工作机构应可靠、操纵灵活、调整方便。 4.1.4 发动机整体布置应合理，易于安装、维护及保养。各管线、控制线排列应整齐、紧，固定牢靠。 4.1.5 发动机用于连接机组的底盘，应有足够的刚度。 4.1.6 发动机输出端中心线的对中技术要求应符合产品技术文件的规定。 4.1.7 发动机电气系统防爆等级一般为dIIBT4，特殊要求可按技术协议订制。 4.1.8产品制造商应向需方索要相关资料，内容参见附录A。 4.2 供气要求 4.2.1 进入发动机的天然气宜经过脱水、脱硫、除杂质、稳压等工艺处理。 4.2.2 发动机天然气供给系统管路应密封严实、安全可靠，保证不间断地向发动机供气。 4.2.3多台发动机配套机组一起使用时，可共用一个较大容积的稳压罐。 4.2.4发动机燃料使用压缩天然气（CNG）、液化天然气（LNG）时，宜选用天然气气化（减压）配套装置，进行天然气的预处理。 4.3型号
天然气发动机型号编制规则宜符合GB/T725的规定。 示例： H16V190ZLDT-2—-16缸、V型、四冲程、缸径190mm、冷却液冷却、增压中冷、发电用、燃料为天然气的发动
机（H为系列代号）。 4.4主要技术规格和参数
制造商应在产品技术文件中提供发动机的下列主要技术规格和参数： a）型号； b）型式（指冲程数、进气方式、冷却方式、是否带增压器和中冷器等）： c）气缸数及排列型式； d）气缸直径，单位为毫米（mm）；
2 JB/T11792.1—2014
5.2正常运转条件
在下列条件下，发动机应能正常运转： a）环境温度-40℃～45℃； b）相对湿度不超过95%（35℃）； c）海拔不高于4500m d）发动机在野外作业环境工作时，宜设置必要的防雨、防尘、防雷电装置。
6技术要求
6.1标定功率和热耗率 6.1.1发动机铭牌上的标定功率为ISO功率。 6.1.2发动机在标定工况下的热耗率应不大于10300kJ/（kW·h），其最大允许偏差为标定值的3%。 6.1.3发动机在标准基准状况和满足本部分中4.5的条件下运转时，应能发出铭牌上规定的标定功率，其最大允许偏差为标定功率的土3%。当试验环境与标准基准状况不符时，功率和热耗率应按GB/T21404 和GB/T6072.1规定的方法进行修正。当天然气品质不符合本部分中4.5的规定时，标定功率应根据试验用天然气与功率标定用天然气的低热值比例进行修正。 6.2标定工况下的温度和压力
发动机在标定工况下运转时，排气温度、机油温度、高温冷却系统出水温度及主油道机油压力等应符合产品技术文件的规定。 6.3起动性能
环境温度不低于5℃时，发动机应能在不超过15s的时间内顺利起动；当环境温度在-40℃～5℃范围内时，采取预热或冷起动措施后，应能顺利起动。 6.4点火提前角
发动机的点火提前角应符合产品技术文件的规定。 6.5空燃比
发动机的空燃比应符合产品技术文件的规定。 6.6特性曲线
制造厂应按产品使用特性需要，进行必要的特性试验并提供相应的特性曲线，如负荷特性曲线、推进特性曲线等。 6.7调速性能
标定工况下发动机的调速性能指标见表1。 6.8排气温度均匀性
发动机在标定工况下运行时，各缸排气温度不均匀度不大于8%。 6.9最低空载稳定转速
发动机在最低空载稳定转速下，稳定持续运转时间应不小于5min，稳态转速波动率应符合产品技
