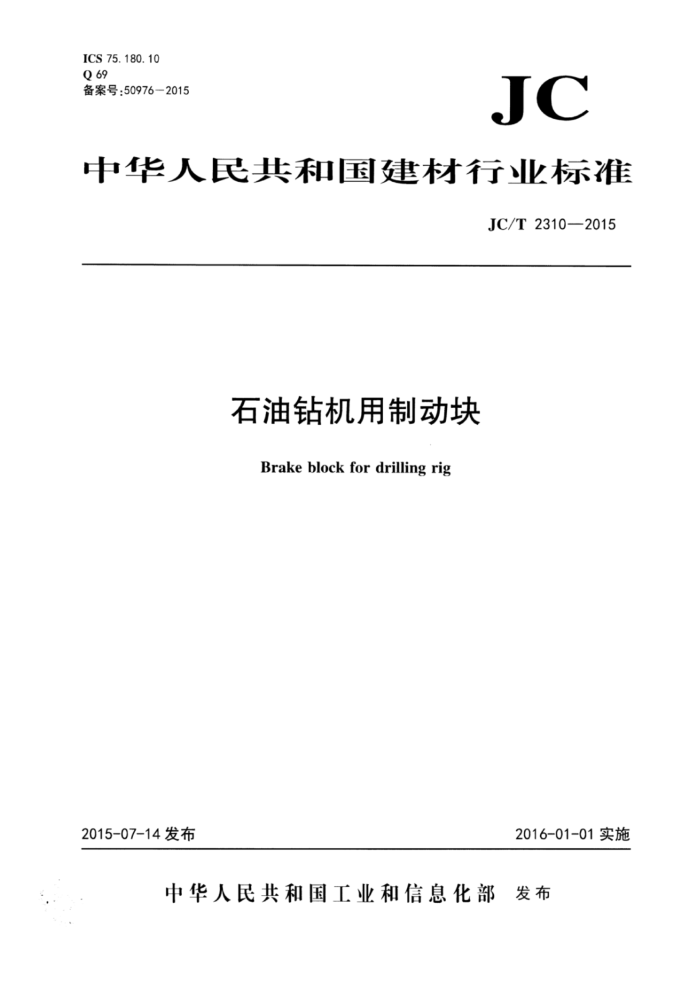

ICS 75.180.10 Q 69 备案号：509762015
JC
中华人民共和国建材行业标准
JC/T 2310—2015
石油钻机用制动块
Brake block for drilling rig
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部 了发布 JC/T2310—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准山中国建筑材料联合会提山。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归I1。 本标准起草单位：杭州振兴摩擦材料有限公司、咸阳非金属矿研究设计院有限公司、山东金麒麟股
份有限公司、西安红旗制动厂、国家非金属矿制品质量监督检验中心
本标准主要起草人：石志刚、韩屹丽、孙鹏、土广兴、张四本、潘另成。 本标准为首次发布。
I JC/T2310—2015
石油钻机用制动块
1范围
本标准规定了石油钻机用制动块（以下简称制动块)的术语和定义、分类和标记、要求、试验方法、 检验规则以及标志、包装、运输和贮存等。
本标准适川于石油钻机、修井机等绞车用制动块
2规范性引用文件
下列文件对于本文件的应川是必不可少的。凡是注口期的用文件，仪注口期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本义件。
GB/T4423铜及铜合金拉制棒 GB5763—2008汽车用制动器衬片 GB/T5783—2000六角头螺栓全螺纹 GB/T23263制品中石棉含量测定方法 JC/T685摩擦材料密度试验方法 JC/T1065定速式摩擦试验机
3术语和定义
GB5763一2008界定的以及下列术语和定义适用」本文件。
3. 1
带式制动 belt brake 通过制动带上的制动块与制动毂之间的摩擦力来控制滚筒转速的制动。
3. 2
盘式制动 disk brake 由制动轮盘和多个制动块与液压系统(或（动系统)组成的制动。
3. 3
常温摩擦系数（ua） normalfrictioncoefficient 基准试验的摩擦系数(u)和恢复试验的摩擦系数(us)的平均值，
3. 4
热摩擦系数（u）hotfrictioncoefficient 两次衰退试验的摩擦系数(u2、μ)的平均值
4 分类和标记
4.1 分类
石油钻机用制动块按制动装置结构型式分为带式制动块和盘式制动块两种： a）带式制动块：采用带式制动，安装在制动钢带上。带式制动块按骨架材料分为模压型（用MD
1 JC/T2310—2015
表示)和编织型（用BD表示)两类。每类带式制动块，根据钻机型式有带螺钉孔的，有不带螺钉孔的。（见图1和图2)：盘式制动块：采用盘式制动，安装在液压制动针1：。盘式制动块根据钻机型式有不带背板的（用
b）
PA衣小）和带背板的（川PB衣示）。（见图3和图4)。
B
6
说明： B- 制动块宽度：
螺钉孔H距：制动块厚度：
R 一制动块的内径： H- - -螺钉孔深度：
一制动块的外弧长度制动块固定螺钉和螺栓参见附录A。
A
图1带螺钉孔带式制动块
说明： B 制动块宽度：
一制动块厚度：制动块的内径：制动块的外弧长度。
R
A
图2不带螺钉孔带式制动块
2 JC/T2310—2015
O
0
图3 盘式制动块(PA型）示意图
4/
图4盘式制动块(PB型）示意图
4.2标记
4. 2.1 石油钻机用带式制动块型号标记
ZS MDX
制动块系列号，为各型钻机所钻最人并深下米的第·个阿拉伯数了模压型带式制动块制动块代号
IS
3
制动块系列号，为各型钻机所钻最人并深丁米的第一个阿拉伯数字编织型带式制动块制动块代号
