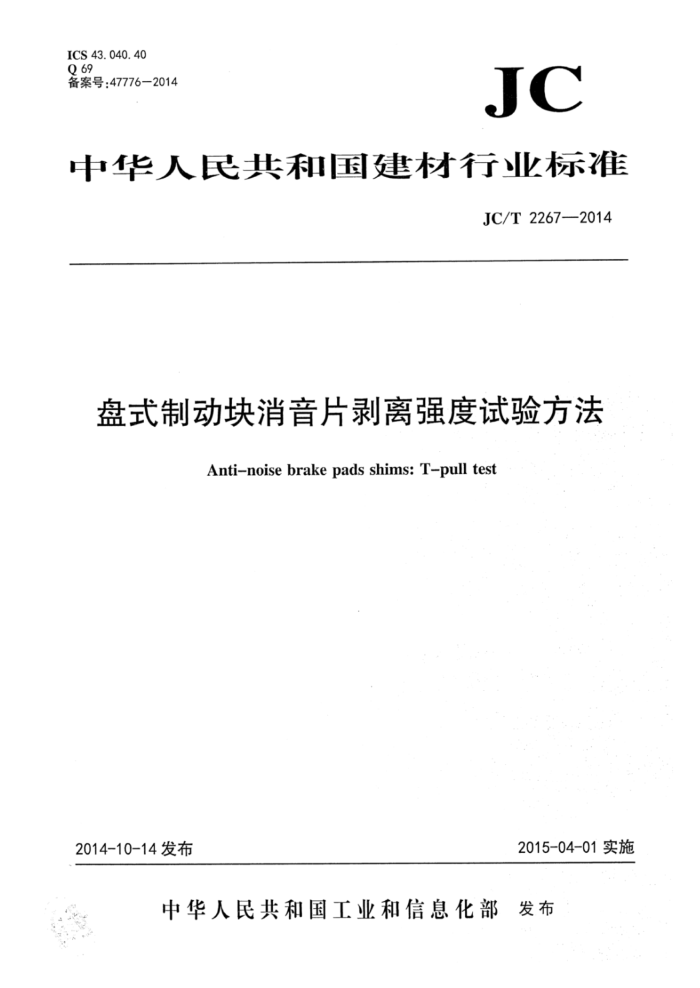

ICS 43.040.40 Q 69 备案号：477762014
JC
中华人民共和国建材行业标准
JC/T 2267—2014
盘式制动块消音片剥离强度试验方法
Anti-noise brake pads shims: T-pull test
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部发布 JC/T 2267—2014
前· 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本标准负责起草单位：咸阳非金属矿研究设计院有限公司。 本标准参加起草单位：杭州宗兴齿轮有限公司、宁国飞鹰汽车零部件股份有限公司、咸阳非金属矿
研究设计院有限公司、厦门利兴达摩擦材料有限公司、湖北飞龙摩擦密封材料股份有限公司、青岛华瑞汽车零部件股份有限公司、国家非金属矿制品质量监督检验中心。
本标准主要起草人：朱绵鹏、石志刚、韩屹丽、孙奇春、叶家玲、白克江、范良辉、邵岳松。 本标准为首次发布。
- JC/T2267—2014
盘式制动块消音片剥离强度试验方法
1范围
本标准规定了盘式制动块消音片剥离强度试验方法。 本标准适用于粘结型消音片的盘式制动块，不适用于以其他方式安装消音片的盘式制动块。
2术语和定义
下列术语和定义适用于本文件。
2.1
剥离强度(P) pull strength 剥离强度(P)剥离强度是指消音片与背板剥离时能承受的最大拉力与消音片弯曲宽度的比值
(N/mm），应将盘式制动块背板上的消音片剥离至中间位置并呈90°角。
F b
(1)
P :
式中： P一一剥离强度，单位为牛顿每毫米(N/mm)； F一一消音片承受的最大拉力，单位为牛顿(N)： b-消音片弯曲宽度，单位为毫米(mm）)。 剥离强度值是用来评估粘结的质量。
2. 2
消音片弯曲宽度shimbendwidth 消音片弯曲宽度是指开始拉伸试验前消音片的宽度，消音片弯曲宽度的测量如图1。
消音片的弯曲处应避开工艺孔和卡钉
Q
a
0 A区
B区
8
工艺孔和卡钉
图1带弯曲线的消音片和消音片弯曲宽度
1 JC/T22672014
恒定速度下拉伸方向
拉伸试验夹具在消音片的安装位置
消音片
台钳给予一个力F使衬片固定在试验机上
在接近中心线的位置将消音片弯曲90° 应尽量避开工艺孔和卡钉等。
图290°剥离试验位置示意图
2. 3
最大拉力peakforce 最大拉力F是指消音片剥离时承受的最大负荷（见图3)。
F=峰值拉力
掉裤
行程
图3力的曲线
2. 4
失效模式failuremode 试验的失效模式是指目测分离后的结合界面以及粘结层。例如，胶粘剂可能全部留在试验块静止部
分（背板），或背板的工艺孔上，或完全在消音片上。
3试验条件
试验应在(23土2)℃的环境条件下进行。
2 JC/T2267—2014
4试验设备及仪器
可以使用普通拉伸试验机或专门设计的试验设备。通常载荷与行程均需要记录。 拉伸夹具移动速度为(50土5)mm/min，移动距离应不小于5mm，且行程应保证夹具移动距离达到最
大拉力如图3所示。
5试样
5.1研发阶段的试样
“测试样品”试样是将宽度为40mm和长度为100mm的标准消音片粘接到钢板上，钢板尺寸应大于标准消音片且最小厚度应大于5mm。
钢板表面光洁度应与制动块背板一致或从加工制动块背板的同一类型钢材上冲压加工而成。 消音片安装前应按相同的工艺对钢板/制动块背板表面进行脱脂或其他方法处理。
5.2产品生产过程的试样
该试验是对在背板上粘贴有消音片的成品试样进行试验。适用于生产过程和生产条件的控制及产品检测。
6粘接
在生产和开发过程中，必须依据粘接规范将消音片粘到支撑板上。在开发阶段，应该用将用于批量生产的方法进行粘接。在批量生产时，必须根据已批准的生产标准进行粘接。为了提高试验的再现性，粘接方式以规定的压力、温度、保压时间并记录。如果粘接工序后的固化工序会影响粘接强度，样品必须保持到固化完成以后。
7样品制备方法
7.1用合适的夹具在靠近弯曲点附近夹持消音片（见图4)。
图4对粘结层无影响弯曲90°夹具装置示例
7.2利用一个合适的如油灰刀或凿子等平板工具，手工完成剥离消音片至一半位置。
3
