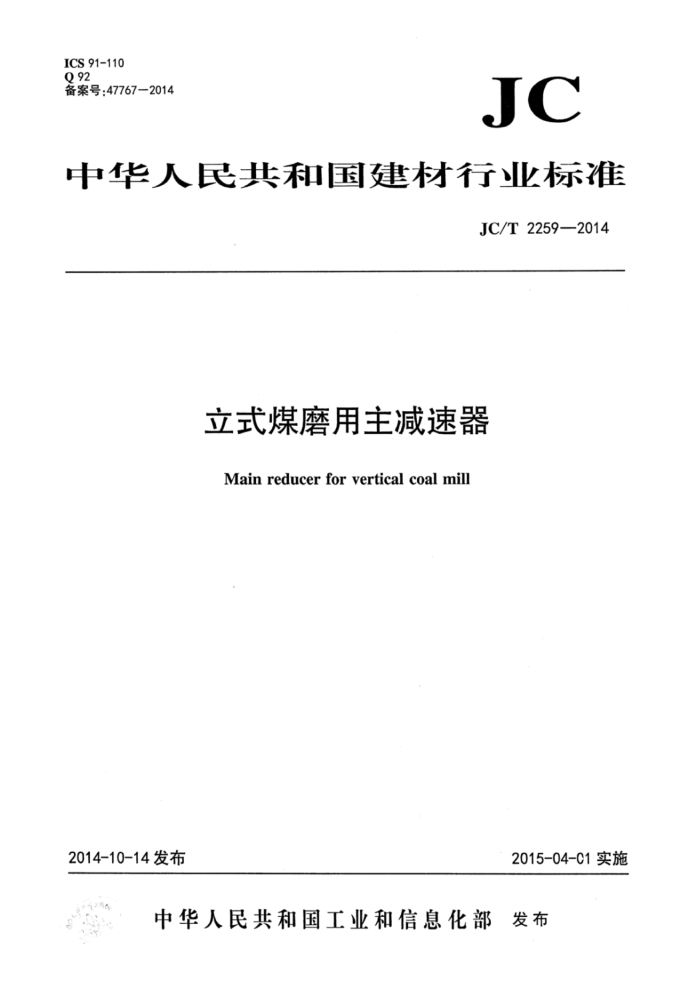

ICS 91-110 Q92 备案号：47767—2014
JC
中华人民共和国建材行业标准
JC/T 2259—2014
立式煤磨用主减速器
Mainreducerforvertical coalmill
2014-10-14发布
2015-04-C1实施
中华人民共和国工业和信息化部 发布 中华人民共和国建材行业标准
立式煤磨用主减速器 JC/T2259—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880x1230 1/16 印张0.75 字数20千字 2015年3月第一版 2015年3月第一次印刷
印数1—600定价20.00元
书号：155160·518
* 编号：1017
网址：www.standardcnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2259—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：重庆齿轮箱有限责任公司。 本标准参加起草单位：重庆同力重型机器制造有限公司、荆州市巨鲸传动机械有限公司、江苏省金
象传动设备股份有限公司、南京高精齿轮集团有限公司、中材装备集团有限公司、中国建材机械工业协会。
本标准主要起草人：赵俊渝、朗洪军、张立欣、孙英超、刘虎、肖北平、明建新、梁毅力。 本标准为首次发布。 JC/T2259—2014
立式煤磨用主减速器
1范围
本标准规定了水泥工业立式煤磨用主减速器（以下简称减速器）的型式、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于水泥工业立式煤磨用主减速器。其他行业亦可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T700—2006碳素结构钢 GB/T1184—1996形状和位置公差未注公差值 GB/T1348—2009球墨铸铁件 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T1958产品几何技术规范(GPS）形状和位置公差检测规定 GB/T2889.1滑动轴承术语、定义和分类第1部分：设计、轴承材料及其性能 GB/T3077—1999合金结构钢 GB/T3480 ）渐开线圆柱齿轮承载能力计算方法 GB/T3480.5一2008直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量 GB5903-—2011 1工业闭式齿轮油 GB/T6388运输包装收发货标志 GB/T6391 滚动轴承额定动载荷和额定寿命 GB/T 6404.1 齿轮装置的验收规范第1部分：空气传播噪声的试验规范 GB/T 6404.2 ：齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定 GB/T10062 锥齿轮承载能力计算方法 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008[ 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T11345—2013 焊缝无损检测超声检测技术、检测等级和评定 GB/T11365—1989 锥齿轮和准双曲面齿轮精度 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T19418—2003 钢的弧焊接头缺陷质量分级指南 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.10—2007 重型机械通用技术条件第10部分：装配 JB/T5000.12—2007 重型机械通用技术条件第12部分：涂装 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6395大型齿轮、齿圈锻件技术条件 JB/T6396—2006大型合金结构钢锻件技术条件
1 JC/T2259—2014
JB/T7929一1999齿轮传动装置清洁度 JB/T9050.2圆柱齿轮减速器 接触斑点测定方法 JB/T9050.3圆柱齿轮减速器 加载试验方法 JC/T532建材机械钢焊接件通用技术条件
型式、型号和基本参数
3
3.1 型式
圆锥齿轮一行星两级立式传动结构式。 3.2型号 3.2.1 减速器型号表示方法见图1，
JLXM XX / ××
Z
承载能力行星级中心距(mm) 立式煤磨用主减速器图1减速器型号表示方法图
3.2.2减速器按立式煤磨用主减速器代号、行星级中心距（mm）、承载能力和标准号的顺序标记。
示例：输入功率为900kW、承载能力为34.5kW/rpm、行星级中心距为470mm的立式煤磨用主减速器标记为：
立式煤磨用主减速器JLXM470/34.5JC/T2259—2014
3.3基本参数 3.3.1 减速器基本参数见表1。
表1 基本参数
承载能力 kw/rpm 2. 6 4. 6 5. 7 6. 3 10. 3 14. 3 18. 4
输入转速 行星级中心距 输入功率 垂直静负荷 重量(仅供参考) r'pm
型号 JLXM225/2.6 JLXM250/4.6 JLXM265/5.7 JLXM290/6.3 JLXM315/10.3 JLXM340/14.3 JLXM355/18.4 JLXM375/20.3 20.3 JLXM420/28.6 28. 6 JLXM450/31.2 31.2 JLXM470/34.5
mm 225 250 265 290 315 340 355 375 420 450 470 500
kw 80~130 110~150 145~200 160~265 250~400 340~500 450~580 500~580 560~800 750~930 800~950 940~1150
kN 500 600 650 750 1200 1800 1 850 2 000 2 400 2 600 3 100 3 500
kg 4 000 4 500 5 000 6 000 11 800 13 800 15 500 18 500 23 900 25 100 28 700 32 000
990 990 990 990 990 990 990 990 990 990 990 990
34.5
JLXM500/39.7 39.7
注：一般按减速器的传扭能力、输入功率和行星级中心距为选型依据。
2
