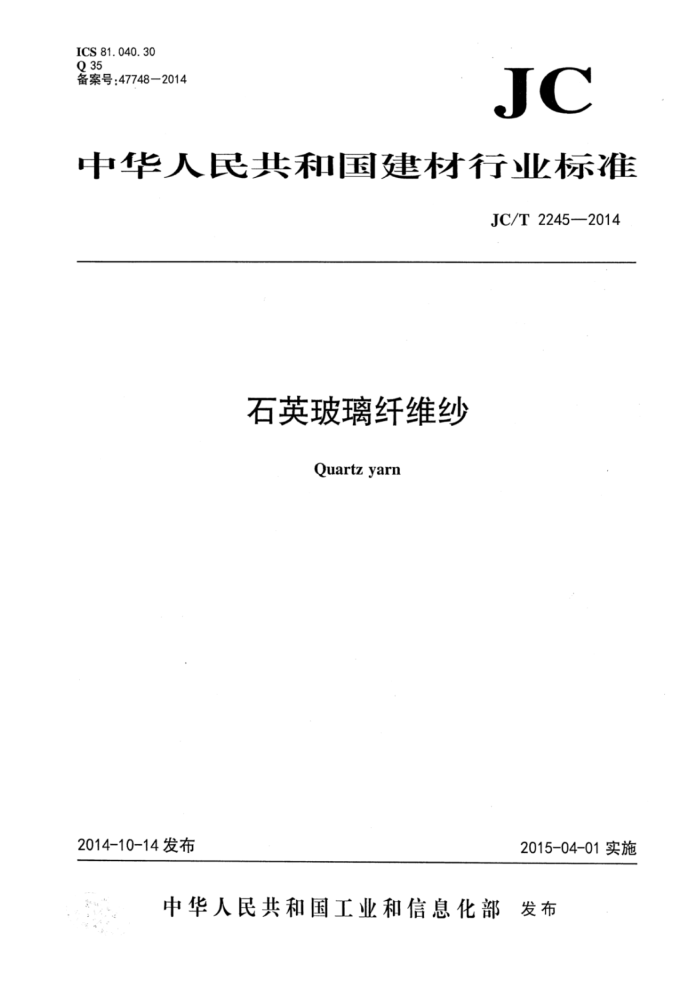

ICS 81. 040.30 Q 35 备案号：47748—2014
JC
中华人民共和国建材行业标准
JC/T 2245—2014
石英玻璃纤维纱
Quartz yarn
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部发布 JC/T2245—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本标准起草单位：湖北菲利华石英玻璃股份有限公司、中国运载火箭研究院航天材料及工艺研究所。 本标准主要起草人：刘俊龙、林翠歌、刘礼智、欧阳葆华、范锦鹏。 本标准为首次发布。 JC/T2245—2014
石英玻璃纤维纱
1范围
本标准规定了石英玻璃纤维纱的术语和定义、分类、代号和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于由棒拉法生产的有拎石英玻璃纤维纱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3284石英玻璃化学成分分析方法 GB/T7690.1增强材料纱线试验方法 法第1部分：线密度的测定 GB/T7690.2 增强材料纱线试验方法第2部分：抢度的测定 GB/T7690.3 增强材料纱线试验方法第3部分：玻璃纤维断裂强力和断裂伸长的测定 GB/T7690.5 增强材料纱线试验方法第5部分：玻璃纤维直径的测定 GB/T9914.2 增强制品试验试法第2部分：玻璃纤维可燃物含量的测定 GB/T18374 增强材料术语及定义
：术语和定义
3
GB/T18374界定的术语和定义适用于本文件。
4分类、代号和标记
4.1分类 4.1.1按二氧化硅含量分为：G型、A型、Q型、B型和C型。 4.1.2按浸润剂类型分为：环氧K型(HK)、环氧型(H)、聚氨酯型(PU)和聚四氟乙烯型(F4)。 4.2代号
石英玻璃纤维纱产品代号为QC，表示连续石英玻璃纤维。 4.3标记
按产品代号、二氧化硅含量类别、单纤维直径、成品纱线密度、抢向、抢度和浸润剂类型的顺序进行标记。
1 JC/T2245—2014
1
浸润剂类型抢度抢向成品纱线密度单纤维直径二氧化硅含量类别产品代号(QC)
示例1：公称直径为7.5μm、成品线密度为190tex、抢向为S抢、抢度为50捻/m、浸润剂类型为HK型、二氧化硅含量类别为A型的石英玻璃纤维纱标记为：
QCA7.5190S50HK
示例1：公称直径为9μm、成品线密度为85tex、捻向为S捻、抢度为75挖/m、浸润剂类型为环氧型、二氧化硅含量类别为C型的石英玻璃纤维纱标记为：
QCC985S75H
5要求
5.1 外观质量
产品不应有明显的污渍、杂物和泡泡纱，其颜色应均匀。纱管卷绕应紧密，不应有松纱、葫芦纱。 5.2理化性能 5.2.1二氧化硅含量
二氧化硅含量指标应符合表1的规定。
表1 二氧化硅含量指标
二氧化硅含量指标
类别 G型 A型 Q型 B型 C型
% ≥99.99 ≥99. 95 ≥99.92 ≥99.90 ≥99. 00
5.2.2可燃物含量
可燃物含量指标应符合表2的规定。
2 JC/T2245—2014
表2 可燃物含量指标
可燃物含量指标
类别 H型 HK 型 F4 型 PU 型
% 1. 0±0. 2 1. 0±0.2
4.0±1.0或6.0±1.0
≤1. 0
5.2.3线密度（含漫润剂）、抢度及单纤维直径
线密度（含浸润剂)、抢度及单纤维直径的性能指标应符合表3的规定，
表3 3线密度（含浸润剂）、抢度及单纤维直径指标
允许偏差 ±10% ±5% ±10% ±1. 5
项目
指标范围 13.5~39 40~800 20~180 5~14
线密度（含浸润剂)/tex
捻度/(T/m) 单纤维直径/μm
5. 2. 4 断裂强度
断裂强度的性能指标应符合表4的规定。
表4 断裂强度性能指标
浸润剂类型 H型 HK 型 F4 型 PU 型
指标 ≥0. 41
项目
断裂强度/(N/tex)
≥0.17 ≥0. 41
6 试验方法 6. 1 试验条件
本标准规定的标准实验室环境温度为(23土2)℃、相对湿度为(50土10)%RH， 试样在该环境中至少保持6h方可测试。 6.2 2外观质量
在36W双管白炽灯光照下，距离0.5m，目测进行检验。
3
