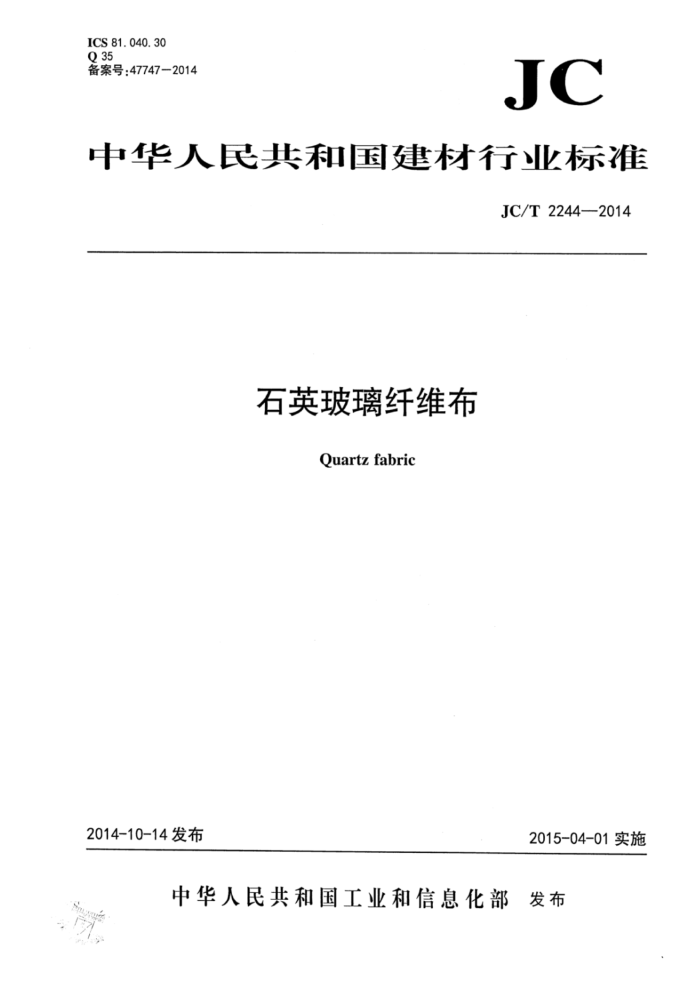

ICS 81.040.30 Q35 备案号：477472014
JC
中华人民共和国建材行业标准
JC/T 2244—2014
石英玻璃纤维布
Quartz fabric
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部发布 JC/T2244—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本标准起草单位：湖北菲利华石英玻璃股份有限公司、中国运载火箭研究院航天材料及工艺研究所。 本标准主要起草人：林翠歌、刘俊龙、刘礼智、欧阳葆华、范锦鹏。 本标准为首次发布。
- JC/T2244—2014
石英玻璃纤维布
1范围
本标准规定了石英玻璃纤维布的术语和定义、分类、代号和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于二氧化硅含量不小于99.00%的石英玻璃纤维纱织造的石英玻璃纤维布（机织物）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T3284石英玻璃化学成分分析方法 GB/T7689.2增强材料机织物试验方法第2部分：经、纬密度的测定 GB/T7689.3 ：增强材料机织物试验方法第3部分：宽度和长度的测定 GB/T7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定 GB/T9914.2 增强制品试验试法第2部分：玻璃纤维可燃物含量的测定 GB/T9914.3增强制品试验试法第3部分：单位面积质量的测定 GB/T18374增强材料术语及定义 JC/T170E玻璃纤维布
3术语和定义
GB/T18374界定的术语和定义适用于本文件。
4分类、代号和标记
4.1分类 4.1.1按二氧化硅含量分为：G型、A型、Q型、B型和C型。 4.1.2按织物的组织结构分为：平纹(P)、2/2斜纹(T)和八枚三飞缎纹(S)。
如有新的组织结构，依照其组织结构的首个英文字母编写。 4.1.3按浸润剂类型分为：环氧型(H)、环氧K型(HK)、氰酸酯型(CE)和聚氨酯型(PU)。 4.2代号
石英玻璃纤维布产品代号为QW，表示石英玻璃纤维机织布。 4.3标记
按产品代号、二氧化硅含量类别、织物公称厚度、织物组织结构代号、织物幅宽和浸润剂类型代号的顺序进行标记。
1 JC/T2244—2014
DOOO
浸润剂类型代号
织物幅宽(cm)
织物组织结构代号织物公称厚度(mm）×1000 二氧化硅含量类别产品代号(QW)
示例：公称厚度0.12mm、2/2斜纹、幅宽100cm、二氧化硅含量类别为B型、浸润剂类型为环氧K型的石英玻璃纤维布标记为：
QWB120T-100HK
5要求
5.1外观质量 5.1.1产品的外观疵点程度及扣分标准应按表1的规定进行，每百米扣分应不超过60分。产品外观疵点的扣分应遵从以下规定：
a) 邻近的疵点应分别扣分，混在一起的症点按严重的一项扣分； b) 按长度扣分的疵点均按最大长度扣分： c) 距布边1cm及其以下的疵点不扣分。
表1外观检验扣分标准
疵点分类
序号 疵点名称
扣分 主要疵点 次要疵点
疵点程度
A
* * * * * % * *
(1)单根断经，经向0.5m内长1cm~5cm每3处
1 1 1 1 1 1 4
断 经 (2)单根断经，每长10cm(5cm起算）
1
(3)双根断经，每长3cm(1cm起算） (1)错经，（包括双经，穿错，号数用错)每长1m (2)多股，缺股纱，每2根每长1m （1)双纬，断纬，白脚，经向0.5㎡内每一梭（半幅起算） (3)半幅内断续的断纬或双纬经向20cm内，每5梭 (1)经向每1cm (2)经向5cm及以上的 (1)经向0.5m内，空隙宽度1mm~2mm的每5个
错
2
紧 经 (3)松紧经纱每2根长1m 双 纬 (2)脱纬，每梭口3根及以上（包括连续的15cm起算)的每处 5
3
△ A
脱 纬
开剪 1 开剪 1 2 1 假开剪 1 1 5 开剪
*
4 错 纬“
A
5 位 移 (2)空隙宽度2mm以上的每个 6 经纬圈 (1)经向0.5m内，每5个
* * *
(2)经向5cm内，10个以上
A
7 接头痕迹 厚度为0.10mm~0.25mm的长9cm以上的每个
* *
(1)经向1cm内，比允许公差多或少一根
8 稀密路 (2)经向1cm内，比允许公差多或少二根
A A
(3)空隙宽度在3mm~10mm的稀路
2 JC/T2244—2014
表1(续)
疵点分类
序号 疵点名称
扣分 主要疵点 次要疵点
疵点程度
4 4 4 4 4
*
(1)粗1mm及以下的，经向5cm内10个以上
开剪 5 开剪 5 假开剪 A 开剪
杂物 (2)粗1mm~2m的每个
*
9
(3)粗2mm以上的每个
10 破洞 经纬纱共断或并断3～6根的每处
(1)10根以下，对接不良
11 轧梭 (2)10根以上对接良好“或单面对接良好的
(3)10根以上不接的 (1)宽度在2根以上的块状每长1cm (2)宽度在2根以下的线状污渍每长7cm
4 4 A 4
5 5 5
12 污渍 (3)7cm以下的线状和1cm以下的点状污渍：
经向0.5m内每5个经向0.5m内密集的
开剪 4 开剪
(1)纬纱歪斜2cm及以上的 (2)纬纱歪斜0.5cm~2cm
A △ A
13 歪 斜 14 跳花 (1)1cm~2cm的每处
5 1 5 I 假开剪 A
*
(2)2cm以上的每处 (1)经向单根纱起毛，每长5cm (3)损伤布底或严重起毛
*
15 起 毛 (2)布面横向起毛(包括严重折)
插 损
1 cm~5cm的 5cm以上的
4 A
5 假开剪
平整度 下垂度>5cm 不同疵点不能加合计算。 产品外观疵点类型及位置应进行记录。 每百米布允许假开剪二次、开剪一次。一次假开剪应不超过3m，超过3m时应开剪。 主要疵点所占经向长度不计入合格数量，两次假开剪间隔小于1时，间隔不计合格数量 “包括错股和号数用错。 ”对接不良以5根为起点。 “对接良好指接头不翘、不毛、不超长和不交叉。 跳花指3根及以上的经纬纱相互脱离组织，并列跳成规则或不规则的形状。
开剪
16
5.2理化性能 5.2.1 二氧化硅含量
石英玻璃纤维布的二氧化硅含量指标应符合表2的规格。
表2 二氧化硅含量指标
二氧化硅含量指标
类别 G 型 A型 Q型 B 型 C型
% ≥99.99 ≥99.95 ≥99.92 ≥99.90 ≥99. 00
3
