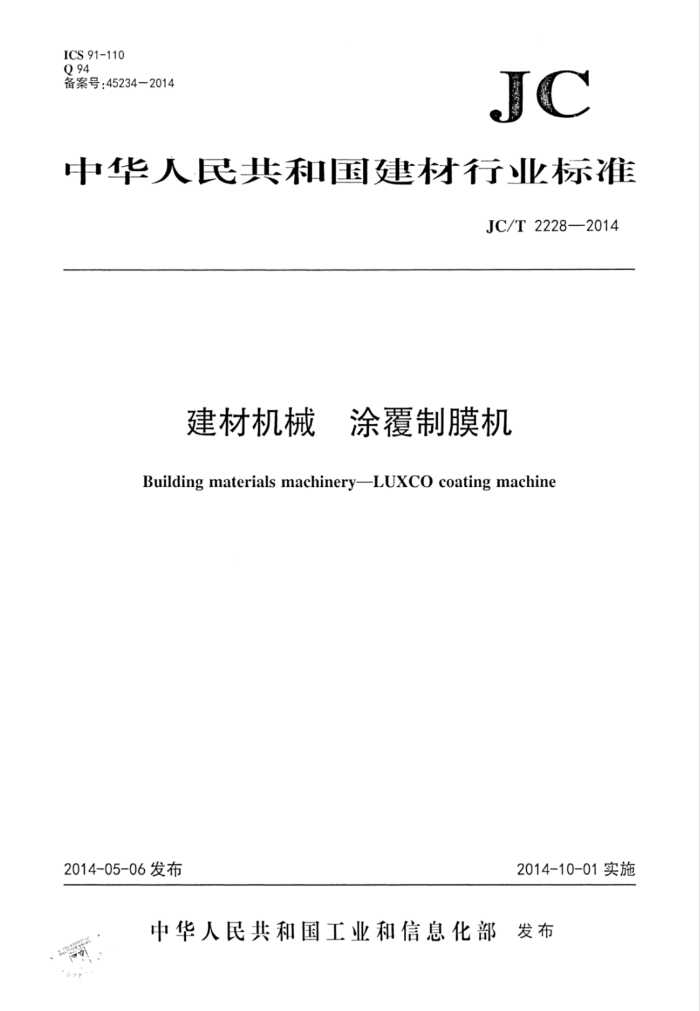

ICS 91-110 Q94 备案号：45234—2014
JC
中华人民共和国建材行业标准
JC/T 2228—2014
建材机械 涂覆制膜机
Building materials machinery-LUXCO coating machine
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华 人民 共和 国建 材行 产业标 准建材机械涂覆制膜机
JC/T2228—2014
*
中国建材工业山版社山版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.75 字数20千字 2014年8月第一版2014年8月第一次印刷
印数1—800定价20.00元
书号：155160·432
* 编号：0976
网址：www.standardenje.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024 本标准如山现印装质量问题，由发行部负责调换。 JC/T2228—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达机电股份有限公司。 本标准参加起草单位：广东一鼎科技有限公司、中国建材机械工业协会。 本标准主要起草人：周鹏、隋旭东、袁金波、杨伟鸿、郭梦飞。 本标准为首次发布。
1 JC/T2228—2014
建材机械 涂覆制膜机
1范围
本标准规定了建材机械涂覆制膜机的术语和定义、分类、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于陶瓷抛光砖、石材板材用建材机械涂覆制膜机（以下简称涂覆制膜机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184一1996形状和位置公差 未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB/T3810.14一2006陶瓷砖试验方法第14部分：耐污染性的测定 GB/T 4100 陶瓷砖 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 7932 气动系统通用技术条件 GB/T 8196 机械安全防护装置 固定式和活动式防护装置设计与制造一般要求 GB/T 11337 平面度误差检测 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13891 建筑饰面材料镜向光泽度测定方法 GB/T 16471 运输包装件尺寸与质量界限 GB/T17248.3—1999 9声学机器和设备发射的噪声工作位置和其他指定位置发时声压级的测
量现场简易法
JB/T8828 切削加工件 车通用技术条件 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T532一2007建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
涂覆制膜机 LUXCOcoatingmachine 通过制膜工艺，使陶瓷抛光砖、石材板材表面形成保护膜层的机械。
1 JC/T2228—2014 3. 2
抛光砖 polishingtile 经过机械研磨、抛光，表面呈镜面光泽的陶瓷瓷质砖。
3. 3
石材板材 stoneslab 经过机械研磨、抛光，表面呈镜面光泽的天然或人造石板。
3. 4
主传动部件 maindrive 通过主动滚筒和从动滚筒驱动输送带运转，输送产品的部件。
3. 5
机架 machineframe 支承其他部件和墙地抛光砖或石材板材的框架。
3. 6
大梁 crossbeam 支承磨头并能作往复运动的部件。
3. 7
磨头支架 grindinghead bracket 支承磨头固定不摆动的部件。
3. 8
磨头组件 grinding head assembly 安装并驱动磨具完成涂覆抛光功能的部件。
3. 9
加液装置 charger 设备工作时向抛光砖、石材板材表面添加涂覆液的装置。
4 分类、型号和基本参数
4.1分类 4.1.1 按加工对象不同分为两类
a) 抛光砖用（FM)； b）石材板材用(SFM)。
4.1.2 按磨头运动方式不同分为两类：
a) 固定式（G)：磨头只作旋转运动： b) 摆动式(B)：磨头作旋转运动的同时作往复运动。
4.2型号
涂覆制膜机型号表示方法见图1。
2
