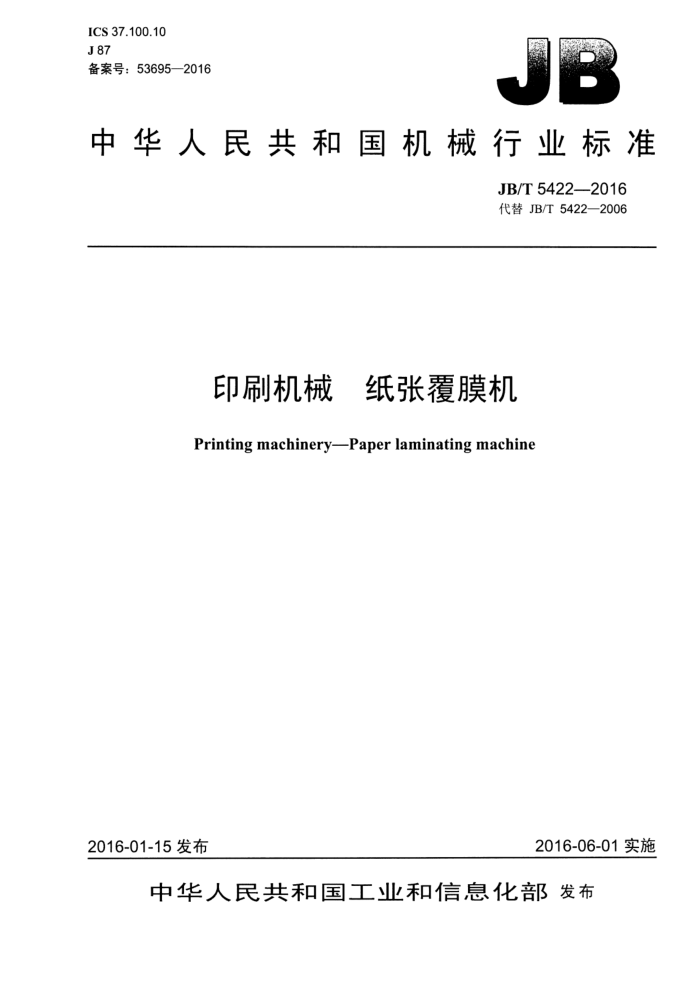

ICS 37.100.10 J87 备案号：53695—2016
中华人民共和国机械行业标准
JB/T 5422—2016 代替 JB/T 5422—2006
印刷机械 纸张覆膜机
Printing machinery--Paper laminating machine
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 5422-2016
目 次
前言
[I1
范. 规范性引用文件
1 2
.................
3 术语和定义 4 型式和基本参数 4.1型式.. 4.2基本参数.. 4.3型号和名称.. 5要求 5.1 重要部件装配精度要求.. 5.2 综合要求， 5.3 输纸机构. 5.4 压力橡胶辊压力要求 5.5 加热滚筒要求， 5.6 覆膜质量. 5.7 分切机构. 5.8 收纸机构. 5.9 电气质量. 5.10 外观质量. 5.11 安全防护 5.12 使用说明书和产品合格证
..·..·..
4
.
...4
...... 5
·...·...··· ..
.5
试验方法 6.1 重要部件装配精度检测. 6.2 试验条件.…. 6.3 空运转试验. 6.4 输纸机构检验 6.5 压力橡胶辊压力试验 6.6 加热滚筒加热试验， 6.7 覆膜试验， 6.8 分切试验 6.9 收纸机构检验， 6.10 电气质量检验.
6
..........................................................................
......
...............................................
6
.....
.......
...6
6
6.11 外观质量检验.. 6.12 安全防护检验. 6.13 噪声测试. 7检验规则. 7.1出厂检验 7.2型式检验.
7
.8 .8 .8
1 JB/T 5422—2016
8标志、包装、运输和贮存. 8.1标志.. 8.2包装..
................
8 8 8 8
8.3 运输. 8.4 贮存…
..........................
图1 1噪声测量点位置图
表1 基本参数. 表2重要部件装配精度
3
11 JB/T 5422—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T5422—2006《印刷机械纸张覆膜机》，与JB/T5422—2006相比主要技术变化如
下：
修改了规范性引用文件（见第2章，2006年版的第2章）；增加了术语和定义（见第3章); 修改了型式（见4.1，2006年版的3.1）；修改了基本参数（见4.2，2006年版的3.2）；增加了重要零部件装配精度要求（见5.1）；修改了润滑系统要求（见5.2.3，2006年版的4.1.5）； -增加了气路系统要求（见5.2.4)；修改了T作噪声要求（见5.2.6，2006年版的4.1.8）；修改了输纸机构要求（见5.3，2004版的4.1.2、4.1.3）；增加了压力橡胶辊压力要求（见5.4）；增加了加热滚筒要求（见5.5）；修改了覆膜质量要求（见5.6，2006年版的4.1.7）；增加了分切机构要求（见5.7）；增加了收纸机构要求（见5.8）；修改了电气质量要求（见5.9，2006年版的4.2.2）；修改了外观质量要求（见5.10，2006年版的4.3）；修改了安全防护要求（见5.11，2006年版的4.2.1）； -增加了重要部件装配精度检测（见6.1）；修改了试验条件（见6.2，2006年版的5.6.1）；修改了空运转试验（见6.3，2006年版的5.1）；修改了输纸机构检验（见6.4，2006年版的5.5）；增加了压力橡胶辊压力试验（见6.5）；增加了加热滚筒加热试验（见6.6）；修改了覆膜试验（见6.7，2006年版的5.6）； -增加了分切试验（见6.8）；增加了收纸机构检验（见6.9）；修改了电气质量检验（见6.10，2006年版的5.3）；修改了安全防护检验（见6.12，2006年版的5.2）；修改了噪声测试方法（见6.13，2006年版的5.7）。
本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口本标准负责起草单位：瑞安市华威印刷机械有限公司、玉田县盛田印刷包装机械有限公司、杭州惠
宝机电有限公司、瑞安市质量技术监督检测院、北京印刷机械研究所。
本标准参加起草单位：上海德拉根印刷机械有限公司、广东金玉兰包装机械有限公司。
III JB/T 5422—2016
本标准要起草人：蒋元龙、余孝池、叶理明、王新利、陈洵刚、何立峰、刘超、吴侠、王维真、 刘建防、项善、滕向群、胡波、李、肖沐龙、康忠凯。
本标准所代替标准的历次版本发布情况为：
-JB/T 5422-1991, JB/T 5422--2006。
IV JB/T 5422—2016
印刷机械纟 纸张覆膜机
1范围
本标准规定了纸张覆膜机（以下简称覆膜机）的术语和定义、型式、基本参数、型号和名称、要求、
试验方法、检验规则、标志、包装、运输和存。
本标准适用丁单张纸与塑料薄膜复合的纸张覆膜机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用丁本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用』本文件。
GB/T 191 包装储运图示标志 GB2894安全标志及其使用导则 GB/T 4879 防锈包装 GB 5226.1- -2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T7932一2003气动系统通用技术条件 GB/T 9969 T业产品使用说明书　总则 GB/T10335.1-2005涂布纸和纸板涂布美术印刷纸（铜版纸） GB/T13306标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14436 T业产品保证文件总则 GB/T23279—2009单张纸输纸机 GB/T 24342—2009 下业机械电气设备保护接地电路连续性试验规范 GB/T28387.1一2012印刷机械和纸加.T机械的设计及结构安全规则第1部分：一般要求 JB/T3090印刷机械产品命名与型号编制方法 JB/T11124—2010印刷机械单张纸平版印刷机收纸装置 QB/T1012—2010胶版印刷纸
3术语和定义
下列术语和定义适用于本文件。
3.1
覆膜机 paper laminating machine 将塑料薄膜与纸张粘合在一起的机器。 [JB/T 11948—2014，12.1]
3.2
预涂型覆膜机 pre-coated laminating machine 将预先涂有粘合剂的塑料薄膜直接与纸张进行热压复合的机器。 注：改号 JB/T 11948—2014，定义12.3。 JB/T 5422--2016
3.3
即涂型覆膜机 coating-type laminating machine 在机涂布粘合剂的覆膜机。 注：改写JB/T11948—2014，定义12.2。
3.4
水性湿式覆膜机 aqueous wet-type laminating machine 在机涂布水溶性环保胶水，在粘合剂未干燥的情况下，将薄膜与纸张复合的机器。
3.5
溶剂性覆膜机solvent laminating machine 在机涂布加入甲苯或天拿水溶剂的粘合剂，经干燥处理后，将薄膜与纸张热压复合的机器。
3.6
水性干式覆膜机 water-soluble coating-type laminating machine 在机涂布水溶性环保胶水，经干燥处理后，将薄膜与纸张热压复合的机器。
3.7
加热滚筒（加热复合钢辊）heating cylinder(heating laminating rubber roller) 滚筒体内部采用汕或水或电加热管加热，使滚筒表面获得设定温度的滚筒。
3.8
压力橡胶辊（复合胶辊） pressure rubber roller(laminating rubber roller) 工作时由液压缸驱动与加热滚筒接触，使薄膜与纸张复合的橡胶辊。
3.9
计量辊metering roller 调整和控制涂胶辊上涂胶量的辊。
3.10
预压钢（胶）辊 preload steel(rubber) roller 使薄膜和纸张在进入加热滚筒与压力橡胶辊之前预先得到初步复合的一对辊。
3.11
压膜辊laminating roller 使薄膜与上胶辊接触得到涂布的辊。
3.12
薄膜收缩量 量film shrinkage 薄膜在纵向运行时受拉伸力的影响，在宽度上（横向）的改变量。
4 型式和基本参数
4.1型式 4.1.1按薄膜上胶类型划分：
a）预涂型覆膜机； b）即涂型覆膜机。
4.1.2按适用胶水类型划分：
a）溶剂性覆膜机； b）水性覆膜机:
·水性干式覆膜机； ·水性湿式覆膜机。
2
