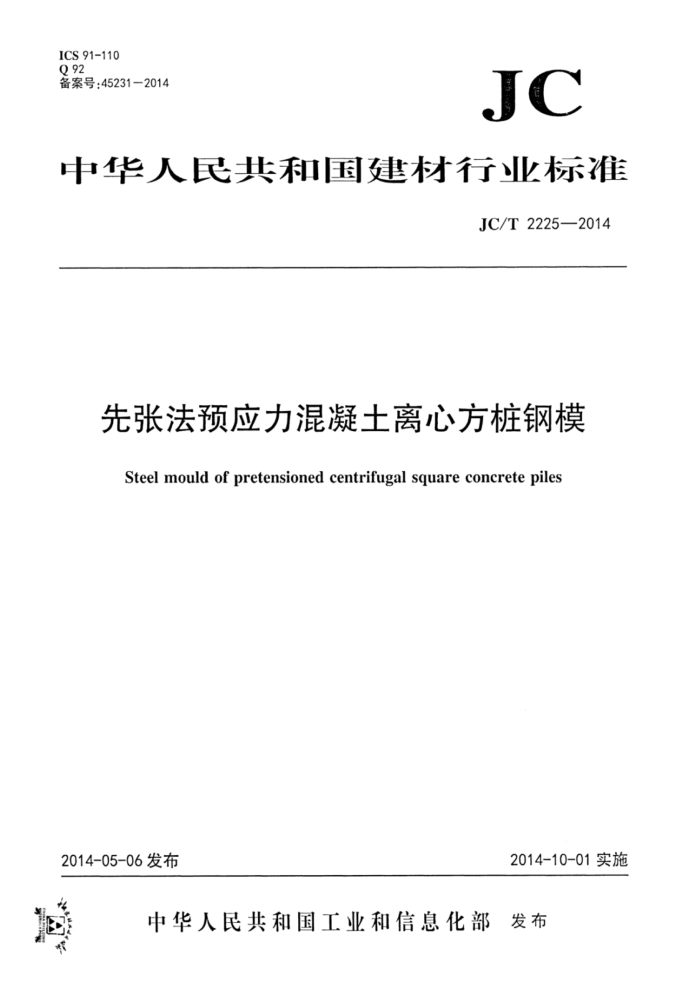

ICS 91-110 Q 92 备案号：45231—2014
JC
中华人民共和国建材行业标准
JC/T2225—2014
先张法预应力混凝土离心方桩钢模
Steel mould of pretensioned centrifugal square concrete piles
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共 和 国建材行业标准
先张法预应力混凝土离心方桩钢模
JC/T 2225—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印剧厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.75字数20千字 2014年8月第一版2014年8月第一次印刷
印数1—800定价20.00元
书号：155160-429
* 编号：0973
网址：www.standardenje.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T2225—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：江苏海恒建材机械有限公司。 本标准参加起草单位：上海中技桩业股份有限公司、盐城市双强管桩有限公司、中国建材机械工业
协会。
本标准主要起草人：陈益民、王玉文、刘慧斌、袁庆元、王玉敏、凌德祥。 本标准为首次发布。
- JC/T2225—2014
先张法预应力混凝土离心方桩钢模
1范围
本标准规定了先张法预应力混凝土离心方桩钢模的术语和定义、型式、型号、标记和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于符合JC/T2029规定的先张法预应力混凝土离心方桩钢模（以下简称方桩模），也适用于离心成型的符合JG197规定的先张法预应力混凝土方桩钢模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999优质碳素结构钢 GB/T700碳素结构钢 GB/T1184一1996形状和位置公差未注公差值 GB/T1800.2—2009 产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴
极限偏差表
GB/T18042000 一般公差未注公差的线性和角度尺寸的公差 GB/T 3098.1—2010 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2—2000 紧固件机械性能 螺母粗牙螺纹 GB5083 生产设备安全卫生设计总则 GB/T13306标牌 JC/T401.2—2011 建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T401.3建材机械用铸钢件第3部分：缺陷处理规定 JC/T401.4 建材机械用铸钢件第4部分：交货技术条件 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件 JC/T2029 预应力离心混凝土空心方桩 JG197预应力混凝土空心方桩
3术语和定义
下列术语和定义适用于本文件。
3. 1
方桩模长度[L] overall length 方桩模组装后的总长度。
- JC/T2225—2014 3. 2
方桩模公称长度[L] nominal length 用方桩模制作的先张法预应力混凝土方桩的长度，
3.3
方桩模悬臂长度[P] suspendinglength 方桩模两端最外侧跑轮中心至方桩模端部的长度。
3.4
方桩模公称边长[B] nominal side length 方桩模的内边边长。
3. 5
跑轮 wheel 方桩模上与离心机托轮接触并用于传递扭距的轮形体。
3. 6
跑轮距[S] wheel-base 相邻两跑轮有效轮宽中心之间的距离。
3. 7
企口 tongue and groove 方桩模上、下模合模时用作定位和密封的凹槽和凸台。
型式、型号、标记和基本参数
4
4.1型式
方桩模型式由上下两半模分段组成。 4.2 型号 4. 2.1 方桩模型号表示方法见图1。
FZM-
方桩模公称长度（L)，单位为米(m) 方桩模公称边长（B)，单位长度为毫米(mm) 方柱模代号
图1 型号表示方法图
示例：方桩模公称边长为500mm、公称长度为10m的先张法预应力混凝土离心方桩钢模标记为：
先张法预应力混凝上离心方桩钢模F7M500-10JC/T2225—2014
4.2.2 ：方桩模结构示意图见图2。
2
