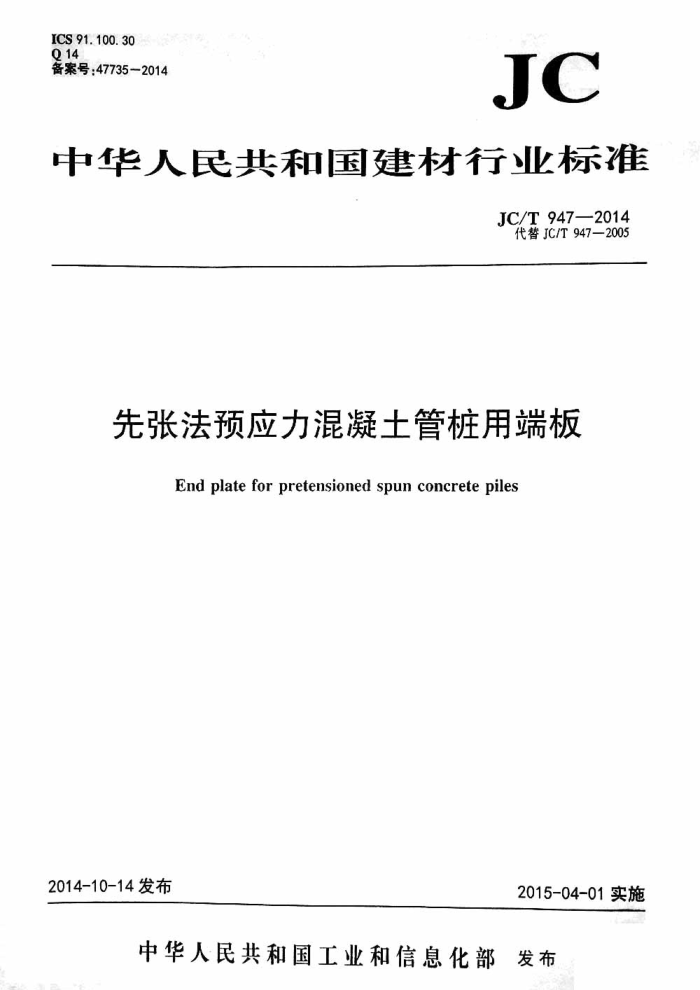

ICS 91.100.30 Q14 备案号：47735-2014
JC
中华人民共和国建材行业标准
JC/T 947—2014 代替JC/T947—2005
先张法预应力混凝士管桩用端板
End plate for pretensioned spun concrete piles
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部 发布 JC/T947-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T947—2005《先张法预应力混凝土管桩用端板》。与JC/T947—2005相比，除编
辑性修改外主要技术变化如下：
修订了范围（见第1章，2005年版的第1章）： -修订了规范性引用文件的表示方法（见第2章，2005年版的第2章）；修订了端板的定义（见3.1，2005年版的第3章）： -增加了先张法预应力混凝土管桩用端板的定义（见3.2)：一增加了产品规格（见4.1)；一增加了端板的基本尺寸（见表1和表2)；
-
修订了端板的外形结构图（见图1，2005年版的图1)；修订了标记（见4.3，2005年版的4.2)；修订了端板材料（见5.1，2005年版的5.5和5.6）：修订了外观质量（见5.2，2005年版的5.3）： -增加了预应力筋分布圆直径D与端板外径A和内径D的同轴度公差要求（见5.3.3）： -增加了敏头孔直径α与预应力筋穿筋孔直径d的同轴度公差要求（见5.3.4)；一增加了端板外表面表面粗糙度的要求（见5.3.5)： -增加了端板的厚度（见5.4)：修订了端板材料的试验方法（见6.1，2005年版的6.3和6.4)：增加了尺寸允许偏差的检查工具和检查方法（见表6）：增加了端板厚度的试验方法（见6.4)：修订了批量和抽样（见7.2.2，2005年版的7.1.2)；修订了外观质量的检验规则（见7.2.3.1、7.3.4.1，2005年版的7.1.3.1、7.2.4.1)；修订了尺寸允许偏差的检验规则（见7.2.3.2、7.3.4.2，2005年版的7.1.3.2、7.2.4.2)；增加了端板厚度的检验规则（见7.2.3.3、7.3.4.3)；修订了端板材料力学性能的检验规则（见7.2.3.4、7.3.4.4，2005年版的7.1.3.4、7.2.4.4)；
-
-
-
—修订了端板材料化学成分的检验规则（见7.2.3.5、7.3.4.5，2005年版的7.1.3.3、7.2.4.3)；
一删除了附录A（见2005年版的附录A)；
一删除了附录B（见2005年版的附录B）。
本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本标准负责起草单位：苏州混凝土水泥制品研究院有限公司、苏州中材建筑建材设计研究院有限
公司。
本标准参加起草单位：嘉兴学院建筑工程学院、中山市毅马五金有限公司、长春市联华汽车挡圈厂、 杭州临安仁达高新材料制造有限公司、上海文丽五金有限公司、国家水泥混凝土制品质量监督检验中心、 宝钢工程技术集团有限公司、句容毅马五金制品有限公司、广东建华管桩有限公司、浙江中淳新材料股份有限公司、南通国盛特种建材有限公司、海通能源集团有限公司、浙江天和建设材料有限公司、上海 JC/T947-2014
中技桩业股份有限公司、厦门艾思欧标准砂有限公司、江苏银发金属构件有限公司、泰州润伟机械有限本标准主要起草人：匡红杰、蒋元海、张燕航、王醇瑞、张必成、储文彬、钱明、朱群芳、陈焖、 李阳、田寅、曾晓文、王树峰、姜平平、朱文伟、郭义弘、高军峰、陈银林。
公司等。
本标准历次版本发布情况为：
JC/T947—2005。
-
11 JC/T947-2014
先张法预应力混凝土管桩用端板
1范围
本标准规定了先张法预应力混凝士管桩用端板的术语和定义、规格和标记、技术要求、试验方法检验规则、标志和产品合格证以及包装、运输和贮存。
本标准适用于先张法预应力混凝士管桩用的端板。先张法预应力离心混凝士异型桩用的端板可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.59钢铁及合金磷含微的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T229 9金属材料夏比摆锤冲击试验方法 GB/T700--2006碳素结构钢 GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T1804—2000般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1:1989)
GB/T2975钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB13476先张法预应力混凝土管桩 GB/T20066钢和铁化学成分测定用试样的取样和制样方法
3术语和定义
下列术语和定义适用于本文件。
3.1
端板endplate 先张法预应力混凝土桩两端用于生产中预应力张拉锚固和施工中连接的钢件称为端板。 先张法预应力混凝土管桩用端板 end plate for pretensioned spun concrete piles
3.2
先张法预应力混凝土管桩两端使用的端板（以下简称端板，代号EP，见图1)
1 JC/T947—2014
4规格和标记
4.1规格
端板规格按管桩外径为300mm、400mm、500mm、600mm、700mm、800mm、1000mm、1200mm、1300mm、 1400mm等。经供需双方协商，也可生产其他规格的端板。 4.2结构尺寸端板的外形结构和基本尺寸应符合图1、表1和表2的规定。预应力钢筋配筋应符合GB13476或设计图纸的规定要求。
预应力钢筋孔
八c平面
[ 1
-
a)
2
00
-
2-2
3-3
b）A放大
图1 端板的外形结构示意图
2
