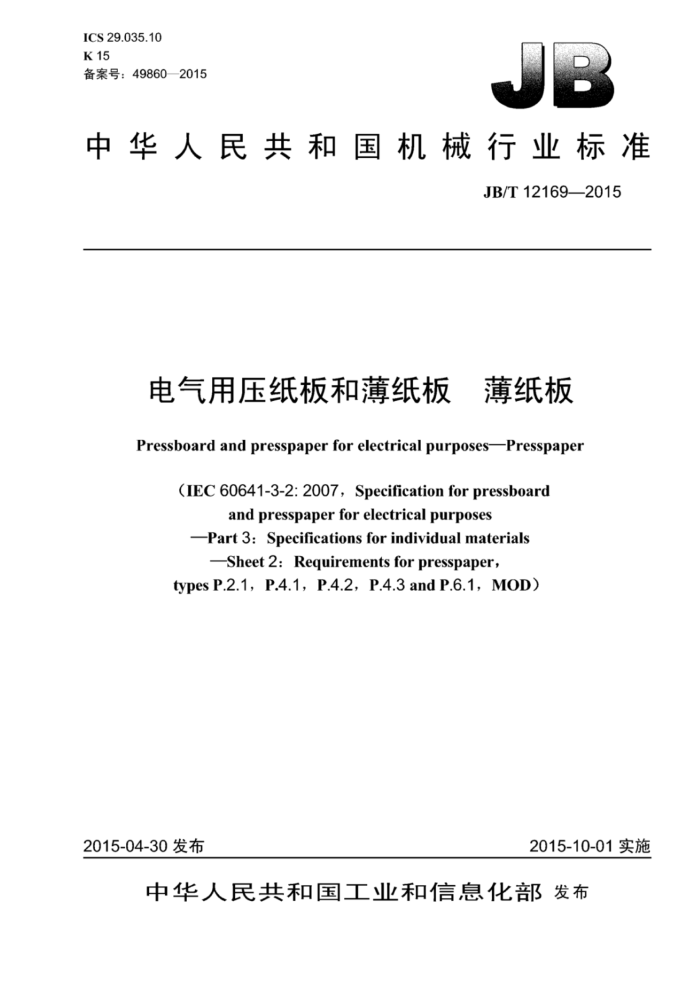

ICS 29.035.10 K15 备案号：49860—2015
中华人民共和国机械行业标准
JB/T12169—2015
电气用压纸板和薄纸板 薄纸板 Pressboard and presspaper for electrical purposes-Presspaper
(IEC 60641-3-2:2007,Specification for pressboard
and presspaper for electrical purposes
-Part 3: Specifications for individual materials
-Sheet 2: Requirements for presspaper,
types P.2.1, P.4.1, P.4.2, P.4.3 and P.6.1, MOD)
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
电气用压纸板和薄纸板 薄纸板
JB/T121692015
*
机械工业出版社出版发行北京市万庄大街22号邮政编码：100037
*
210mmX297mm?0.5印张-15T字 2015年10万第1版第1次印制
定价：12.00元
*
书号：15111·12739 网址：http：/www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： （010)88379693
封面光防伪标均为盗版
版权专有 侵权必究 JB/T12169—2015
目 次
前言 1 范围 2
I
规范性引用文件 3 分类与命名 4 要求 S 试验方法
5.1 标称厚度的极限偏差. 5.2 表观密度 5.3 拉伸强度. 5.4 伸长率 5.5 收缩率 5.6 层问粘结性. 5.7 水分含量 5.8 灰分含量.. 5.9 水抽出物电导率. 5.10 水抽出物pH值.. 5.11 吸油性. 5.12 电气强度
表1 电气用薄纸板的型号、组成、特性表2 对薄纸板的要求 JB/T12169—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用IEC60641-3-2：2007《电气用压纸板和薄纸板 第3部分：单项材
料规范第2篇：对P.2.1、P.4.1、P.4.2、P.4.3及P.6.1型纸板的要求》（英文版）。
本标准与IEC60641-3-2：2007相比存在下列技术性差异：
修改了标准名称，将《电气用压纸板和薄纸板第3部分：单项材料规范 第2篇：对P.2.1P.4.1、 P.4.2、P.4.3及P.6.1型纸板的要求》改为《电气用压纸板和薄纸板薄纸板》；将“规范性用文件”一章中所列国际标准调整为直接引用该国际标准的我国国家标准；修改了“层问粘结性”的要求；删除了表2中“试验方法”一列，增加了第5章“试验方法”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归。 本标准起草单位：机械工业电工材料产品质量监督检测中心、湖南广信电工科技股份有限公司。 本标准主要起草人：阎雪梅、陈佩伟。 本标准为首次发布。
II JB/T12169—2015
电气用压纸板和薄纸板 薄纸板
1范围
本标准规定了电气用薄纸板的分类与命名，要求，试验方法。 本标准适用丁由100%硫酸盐木浆或100%棉浆以及硫酸盐不浆和棉浆的混合物制成的电气用薄纸
板。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T19264.1一2011电气用压纸板和薄纸板第1部分：定义和一般要求 GB/T19264.2一2013电气用压纸板和薄纸板第2部分：试验方法
3分类与命名
根据GB/T19264.1一2011中的规定，电气用薄纸板的分类与命名见表1。
表1电气用薄纸板的型号、组成、特性
型号 P.2.1 P.4.1 P.4.2 P.4.3 P.6.1 注：对伸长率有更高要求的技术规范见表2中P.2.1、P.4.1及P.6.1型的B栏内的要求。
组成 100%硫酸盐木浆 100%硫酸盐木浆 100%棉浆
特性
高密度和高化学纯的薄纸板
高化学纯和高吸油性的柔软疏松薄纸板
硫酸盐木浆和棉浆的混合物
干式用途的低孔隙率薄纸板
100%硫酸盐木浆
4要求
材料除了应满足GB/T19264.12011规定的一般要求外，同时应满足本标准中表2规定的相应型号的要求
表2对薄纸板的要求
P4高化学纯和高吸油性的
P2高案度和高化学纯的薄纸板
P.6十式用途的低孔隙牛薄纸板
柔软疏松薄纸板 P.4.1B P.4.2
单位 P.2.1A
性能
P.4.3 P.6.1A P.6.1B
P.2.1B
P4.1A
100%硫酸 100%硫酸 100%硫酸 100%硫酸 100% 硫酸盐木浆 100% 100%
盐木浆 盐木浆 盐木浆 盐木浆 棉浆 和棉浆的 硫酸盐 硫酸盐
混合物 木浆 不浆 ±10
标称厚度的极限偏差 %
±10
±10
±10
±10
±10
±10 ±10
1 JB/T12169—2015
表2对薄纸板的要求（续）
P.4高化学纯和高吸油性的
P2高密度和高化学纯的薄纸板
P.6干式用途的低孔隙率薄纸板
柔软疏松薄纸板
性能
单位 P.2.1A P.2.1B P.4.1A P.4.1B P.4.2 P.4.3 P.6.1A
P.6.1B
100%硫酸 100%硫酸 100%硫酸 100%硫酸 100% 硫酸盐木浆 100% 100%
和棉浆的 硫酸盐 硫酸盐混合物 木浆 木浆
盐不浆 盐不浆 盐不浆 盐不浆 棉浆
1.00~ 1.10~ 1.20 1.25
g/m3 1.201.30 1.20~1.30 1.00~1.20 0.95~1.15 1.00~
表观密度拉仲强度纵向未折叠
0.95~1.15
1.20
≥80 ≥80 ≥75 ≥75 ≥60 ≥65 ≥75 ≥80
≤0.2 mm >0.2 mm 横向未折叠 ≤0.2 mm >0.2 mm 拉仲强度纵向折叠后
MPa ≥85 ≥85 ≥80 ≥80 ≥65 ≥70 ≥80 V85
≥45 ≥45 ≥35 ≥35 ≥25 ≥30 ≥45 ≥45
≥40 ≥30 ≥35 ≥50 ≥50
≥50
≥50
≥40
≤0.2 mm >0.2 mm 横向折叠后 ≤0.2mm >0.2 mm 伸长率纵向米折叠
≥60 ≥55 ≥50 ≥45 ≥50 ≥55 ≥60
≥60
MPa ≥65 ≥65 ≥60 ≥55 ≥50 M55 ≥60 ≥65
≥40 ≥40 ≥30 ≥30 ≥25 ≥30 ≥40 ≥40 ≥45 ≥45 ≥35 ≥35 ≥30 ≥35 ≥45 ≥45
≤0.2 mm >0.2 mm 横向米折叠 ≤0.2 mm >0.2 mm 伸长率纵向折叠后
≥1.0 ≥4.0 ≥1.5 ≥3.0 ≥2.0 ≥2.0 ≥3.0 ≥3.5
≥3.5 >2.5 ≥2.5 ≥3.0 ≥3.5
% ≥1.5
≥4.5
≥2.0
≥4.0 ≥9.0 ≥6.0 ≥9.0 ≥6.0 ≥6.0 ≥8.0 ≥9.0
≥10 ≥7.0 ≥7.0 ≥8.0 ≥9.0
≥5.0
≥10
≥7.0
≤0.2 mm >0.2 mm 横向折叠后 ≤0.2mm >0.2 mm 收缩率纵向横向厚度层间粘结性
≥2.0 M1.5 ≥1.5 ≥1.5 ≥2.5
≥1.0
≥2.5 ≥1.0
% ≥1.5 ≥3.5 ≥1.5 ≥2.5 ≥2.0 ≥2.0 2.5 ≥3.5
≥3.0 ≥8.0 ≥6.0 ≥7.0 ≥6.0 ≥6.0 ≥5.0 ≥7.0
≥8.0 ≥7.0 ≥7.0 ≥6.0 ≥8.0
≥4.0
≥9.0
≥7.0
≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 1.5 1.5 ≤1.5 1.5 Λ一.5 ≤1.5 Λ15 《-.5
%
≤7.0 ≤7.0 ≤7.0 ≤7.0 ≤7.0
≤7.0
≤7.0 撕开后应有一层或多层破裂并具有明显租糙或发毛现象
≤7.0
2 JB/T12169—2015
表2对薄纸板的要求（续）
P.4高化学和高吸油性的
P2高密度和高化学纶的薄纸板
P.6干式用途的低孔原率薄纸板
柔软疏松薄纸板
单位
性能
P4.1A P.4.1B P.4.2 P.4.3 P.6.1A P.6.1B
P2.1A
P.2.1B
100%硫酸 100%硫酸 100%硫酸 100%硫酸 100% 硫酸盐木浆 100% 100%
盐不浆 盐不浆 盐木浆 盐不浆 棉浆 和棉浆的 硫酸盐 硫酸盐
混合物 浆 木浆
水分含量灰分命量水抽物电导率水抽出物pH值吸油性电气强度空气中未折叠
≤8.0 ≤8.0 ≤8.0 ≤8.0 ≤8.0
% % mS/m ≤8.0
≤8.0 ≤1.0
≤8.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤4.0 ≤2.0
≤8.0
≤8.0 ≤8.0 ≤8.0 ≤20 ≤20 6~9 6~9 6~9 6~9 6~9
≤8.0 6~9
≤8.0 6~9
6~9
0% ≥6.0 ≥6.0 ≥10 ≥12 ≥10 ≥9.0
一
-
≥9.0 ≥10 ≥9.0 ≥10 ≥10 ≥10 ≥11 ≥10 ≥11 ≥11
≥10 ≥10 ≥9.0 ≥11 ≥11
≤0.2mm >0.2 mm 空气中折叠后
≥10
kV/mm
≤0.2mm >0.2 mm 油中 ≤0.2 mm >0.2 mm
≥7.0 ≥7.0 ≥6.0 ≥6.0 ≥7.0 ≥7.0 ≥7.0 ≥7.0
≥7.0 ≥8.0 ≥8.0 ≥8.0 ≥8.0
≥8.0
≥8.0
≥7.0
≥50 ≥50 ≥60 ≥60 ≥75 ≥70
≥60 ≥75 ≥70
≥50
≥50
≥60
5试验方法
5.1标称厚度的极限偏差
按GB/T19264.2一2013中第5草的规定进行。
5.2表观密度
按GB/T19264.2一2013中第6章的规定进行。 5.3拉伸强度
按GB/T19264.2—2013中第7章的规定进行。 5.4伸长率
按GB/T19264.2一2013中第7章的规定进行。 5.5 5收缩率
按GB/T19264.2—2013中第11章的规定进行 5.6层间粘结性
按GB/T19264.2一2013中12.1的规定进行。
3 S1
JB/T12169—2015
69
5.7水分含量
按GB/T19264.2一2013中第13章的规定进行
5.8 3灰分含量
按GB/T19264.2一2013中第14章的规定进行。 5.9 水抽出物电导率
按GB/T19264.2—2013中第15章的规定进行。 5.10水抽出物PH值
按GB/T19264.2—2013中第16章的规定进行。 5.11吸油性
按GB/T19264.2—2013中第17章的规定进行。 5.12 电气强度
按GB/T19264.2一2013中第20章的规定进行。
