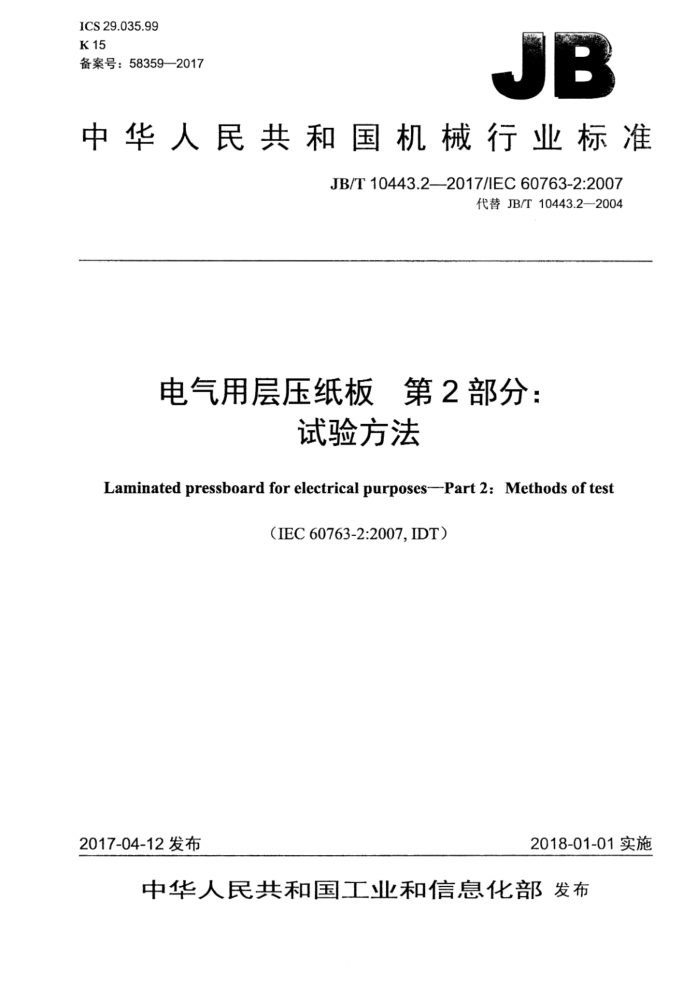

ICS 29.035.99 K15 备案号：583592017
JB
中华人民共和国机械行业标准
JB/T10443.2—2017/IEC60763-2:2007
代替JB/T10443.2—2004
电气用层压纸板 第2部分：
试验方法
Laminated pressboard for electrical purposes--Part 2: Methods of test
(IEC 60763-2:2007,IDT)
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
电气用层压纸板第2部分：
试验方法
JB/T 10443.2—2017/IEC 60763-2:2007
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*1印张-27千字 2018年1月第1版第1次印刷
定价：18.00元
*
书号：15111·14505 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10443.2--2017/IEC60763-2:2007
目 次
前言 1范围 2规范性引用文件 3试样处理.. 4试样的干燥处理. 5尺寸.
III
5..厚度.. 5.2平直度... 6力学性能试验. 6.1弯曲强度及定挠度负荷 6.2表观弯曲弹性模量 7 （可）压缩性 7.1原理. 7.2试验设备 7.3试样. 7.4方法 7.5结果. 8油中电气强度 8.1概述及条件处理 8.2层向电气强度（侧向电气强度） 9内层强度、耐热性、与油的相容性 9.1L 原理 9.2试样. 9.3试验设备. 9.4方法 9.5 测定弯曲强度， 9.6 结果 10表观密度. 10.1 试样.. 10.2 方法. 10.3 结果.. 11水分 12 干燥后空气中的收缩 12.1 试样. 12.2 方法. 12.3 结果. 13吸油性
9
13.1 试样 JB/T10443.2—2017/IEC60763-2:2007
13.2方法 13.3结果. 14灰分 14.1方法. 14.2结果. 15对液体电介质的污染. 15.1装置. 15.2 试样. 15.3方法 15.4结果.. 16水萃取液电导率. 16.1方法 16.2结果. 17水萃取液的PH值
0
10
10
10 10 10 10 10
图1 试样相对于板材长度、宽度及厚度的位置图2 层向电气强度（侧向电气强度）试验的试样尺寸及电极排列图3 可排气电极的供选形状.
EEEEEE
表1试样数量
II JB/T10443.2-—2017/EC60763-2:2007
前言
JB/T10443《电气用层压纸板》分为三个部分：
第1部分：定义、分类和一般要求；一第2部分：试验方法；一第3部分：LB3.1A.1和LB3.1A.2型预压纸板。 本部分为JB/T10443的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10443.2—2004《层合纸板规范第2部分：试验方法》，与JB/T10443.2—2004
相比主要技术变化如下：
在规范性引用文件中更新了标准版本，同时删除了“JB/T10443.1-2004”，增加了“IEC61125” “IEC62021-1”（见第2章，2004年版的第.2章）；
一
-第4章“试样的干燥处理”一章的真空烘箱要求由100Pa改为1kPa（见第4章，2004年版的
第4章）；增加了“与油的相容性”性能（见第9章）；一删除了JB/T10443.2一2004中“压缩强度”“冲击强度”“剪切强度”“拉伸强度”“内层强度” “吸水性”和“三氯乙烯萃取液的电导率”性能条款（见2004年版的6.5、6.6、6.7、6.8、9.2、 9.10)。
本部分使用翻译法等同采用EC60763-2:2007《电气用层压纸板第2部分：试验方法》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下： GB/T462-2008纸、纸板和纸浆分析试样水分的测定（ISO287，MOD） GB/T742一2008造纸原料、纸浆、纸和纸板灰分的测定（ISO2144，MOD） GB/T1409--2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质
损耗因数的推荐方法（IEC60250:1969，MOD）
GB2536一2011电工流体变压器和开关用的未使用过的矿物绝缘油（IEC60296:2012，MOD） GB/T19264.2-2013电气用压纸板和薄纸板第2部分：试验方法（IEC60641-2:2004，MOD）本部分由中国机械工业联合会提出。 本部分由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本部分起草单位：机械工业电工材料产品质量监督检测中心、泰州新源电工器材有限公司、湖南广
信科技股份有限公司、常州市英中电气有限公司、南通中菱绝缘材料有限公司。
本部分主要起草人：宋玉侠、罗传勇、卢国庆、黄游宇、刘乾、间传胪。 本部分所代替标准的历次版本发布情况为：
JB/T10443.2--2004。
II JB/T10443.2-2017/IEC60763-2:2007
电气用层压纸板第2部分：试验方法
1范围
JB/T10443的本部分规定了电气用层压纸板的试验方法。 本部分适用于电气用层压纸板（以下简称层压纸板）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1408.12016绝缘材料电气强度试验方法第1部分：工频下试验 GB/T5654液体绝缘材料相对电容率介质损耗因数和直流电阻率的测量 IEC60250:1969测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损
耗因数的推荐方法（Recommended methods for the determination of the permittivity and dielectric dissipation factor of electrical insulating materials at power, audio and radio frequencies including meter wavelengths)
IEC60296:2012电工流体变压器和开关用的未使用过的矿物绝缘油（Fluidsforelectrotechnical applications-Unused mineral insulating oils for transformers and switchgear)
IEC60641-2:2004电气用压纸板和薄纸板第2部分：试验方法（Pressboardandpresspaperfor electrical purposes-Part 2: Methods of tests )
IEC61125未使用过的碳氢化合物绝缘液体评定氧化稳定性的试验方法（Unused hydrocarbon-based insulating liquidsTest methods for evaluating the oxidation stability)
IEC62021-1绝缘液体酸值的测定自动滴定法（InsulatingLiquids一Determinationofacidity 一 Part l: Automatic potentiometric titration)
ISO287纸、纸板和纸浆分析试样水分的测定（Paperandboard--Determinationofmoisture content-Oven-drying method)
ISO2144造纸原料、纸浆、纸和纸板灰分的测定（Paper，boardandpulps一Determinationofresidue (ash)onignitionat900℃)
3试样处理
由于层压纸板的处理相当耗费时间，该材料可在收货状态或干燥状态下进行试验。仅当有争议时要求材料按下面的程序进行处理：
在23℃土2℃及50%土5%相对湿度下处理，直到试样的含水量（质量分数）达到5.5%～8%。在进行上述处理前应先在70℃土5℃下进行足够长的干燥处理，从而确保试样在23℃士2℃及50%土5%相对湿度下处理时质量产生增益。
- JB/T10443.22017/IEC60763-2:2007
4试样的干燥处理
方法A（优先选用）：试样应置于强制通风烘箱中经105℃土2℃干燥处理24h土1h，然后再在压力不大于1kPa的真空
干燥箱中经105℃土2℃干燥处理48h土2h，最后取出置于干燥器中冷却。
方法B：将具有规定尺寸的试样置于通风烘箱中经105℃土2℃干燥处理168h土8h，然后取出试样置于干
燥器中冷却。希望经过方法B处理后得到的试验结果与经过方法A处理后得到的试验结果接近。
5尺寸
5.1厚度 5.1.1试验装置
应用测量面直径为6mm～8mm的外螺旋式千分尺进行测量。测量面的平面度误差在0.001mm以内，平行度误差在0.003mm以内，千分尺分度值为0.01mm，精度为土0.005mm，其施加于试样上的压力为0.1MPa0.3MPa。 5.1.2方法
在收货状态，测量层压纸板的厚度应准确到0.01mm，共测量8点。其中每点沿距板边缘不小于 20mm处测量。
有争议时，沿板材全宽度切割一条40mm土1mm宽的板条，再从该板条的8个等距离位置切割8 个试样，每一个试样的长度不小于40mm。按第3章的规定对这些试样进行预处理并测量每一个试样接近中心处的厚度。 5.1.3结果
取8个测量值的中值作为测量结果并报告最小值和最大值。 5.2平直度
将一块待测层压纸板，凹面朝上、自然地置于-个平面上，该板上表面的任何一点距离1000mm 土10mm及500mm土5mm轻质直尺（任意方向置于板上）偏离应不超过产品标准中相应材料、相应材料厚度及直尺长度的规定值。测量器具的质量应不超过500g土5g。
6力学性能试验
6.1弯曲强度及定挠度负荷 6.1.1概述
进行本试验时，负荷应垂直施加于层向。 6.1.2试样
采用宽为20mm土1mm、长为不小于25倍测得厚度的矩形试样。试样厚度一般即为原板厚度，但对测得厚度超过20mm者，应从试样的一面加工至20mm土1mm，而另一面不加工。
2 JB/T10443.2—2017/EC60763-2:2007
沿纵向（方向A）及横向（方向B）各切割5个试样进行试验，如图1所示。
纵向A
横向B
图1试样相对于板材长度、宽度及厚度的位置
若不知道哪个方向为纵向，则以板材的一条边为基准，分别取5个平行于该边和5个与该边成直角的试样，把具有最高弯曲强度值及负荷值（产生定挠度）的该组试样定为纵向试样。 6.1.3试验设备
试验设备包括：
套三点弯曲测量装置：普通的试验设备：可按适当的速度对给定尺寸的片材进行弯曲试验，测量压力和试样中点处的变形。
6.1.4条件处理
按第4章的规定进行试样的干燥处理。 6.1.5方法
试样在干燥器中冷却后，立即测量其宽度（精确至土0.1mm）和厚度（精确至0.02mm），并立即将其对称地置于两个平行支座上。对经过单面加工的试样，其未经加工的面应与两支座接触。与试样接触的支座面，其半径为5mm土0.2mm。两支座间距为16倍的试样标称厚度，并测量精确至土0.5%。 通过与两支座平行且位于两支座中间的加载杆，均匀地沿着试样厚度方向施加负荷。加载杆端部的半径为5mm士0.2mm。通过加载杆与支座的近似恒定速率的相对移动，从零开始平稳地增加负荷。移动速率（即试样中间部分变形速率）约为5mm/min土0.5mm/min。
记录挠度为0.4mm时的负荷。记录试样断裂时的最大负荷。 6.1.6结果
试样的弯曲强度α按公式（1）计算。
1.5FL bh2
（1)
f
式中： ar—一弯曲强度，单位为兆帕（MPa)）； F断裂时的负荷，单位为牛（N)； L一一两支座间的距离，单位为毫米（mm）； b一一试样的宽度，单位为毫米（mm）； h一一试样的厚度，单位为毫米（mm）。 分别以纵向及横向5个试样结果的中值作为纵向和横向的弯曲强度及产生定挠度的负荷。
3
