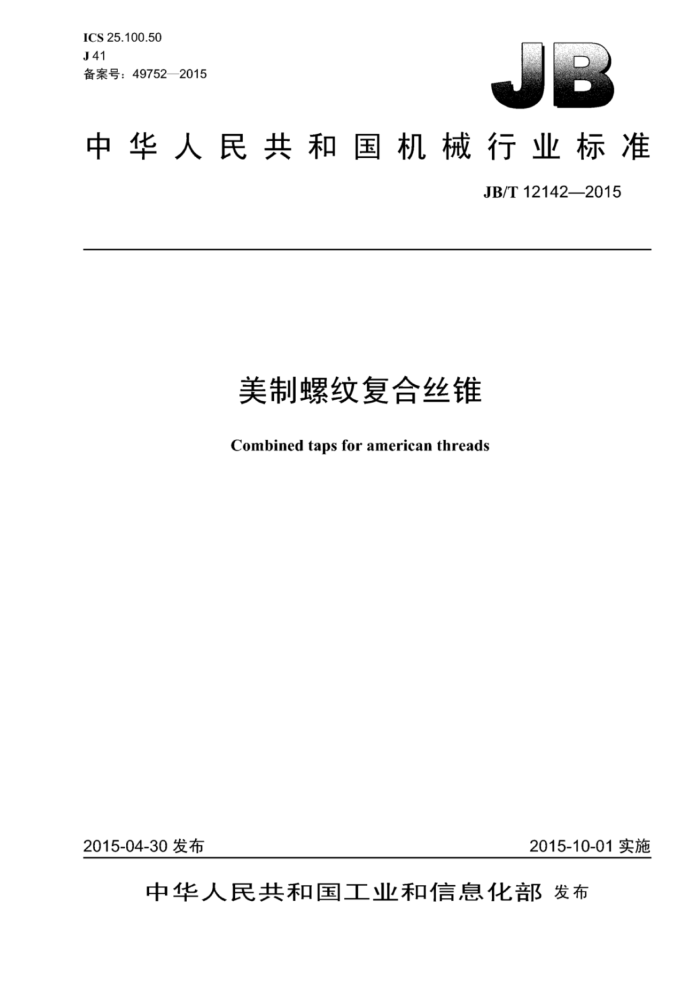

ICS25.100.50 J41 备案号：49752—2015
中华人民共和国机械行业标准
JB/T12142—2015
美制螺纹复合丝锥 Combined taps for american threads
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12142—2015
目 次
前言 1 范围 2
I
规范性引用文件 3 符号 4 型式和尺寸 5 技术要求
5.1 外观和表面粗糙度， 5.2 尺寸公差。 5.3 位置公差. 5.4 钻头部分. 5.5 丝锥部分 5.6 材料和硬度 6标志和包装 6.1 标志 6.2包装. 附录A（规范性附录） 复合丝锥六方连接尺寸
图1丝锥公称直径d≤6.35mm的复合丝锥型式图2丝锥公称直径d>6.35mm的复合丝锥型式.. 图A..1C型外六角结构.. 图A..2E型外六角结构.
6
表1 丝锥公称直径d≤6.35mm的复合丝锥尺寸. 表2 丝锥公称直径d>6.35mm的复合丝锥尺J. 表3 表面粗糙度的上限值.. 表4复合丝锥丝锥部分极限偏差.. 表5工作部分对柄部轴线的圆跳动。 表6复合丝锥沟槽部分钻芯厚度表A.1C型外六角结构尺』 表A.2E型外六角结构尺J
二
蓝 JB/T12142—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：扬州江宇刃具有限公司、成都工具研究所有限公司。 本标准主要起草人：董向阳、周爱武、查国兵、沈十昌、李廷国。 本标准为首次发布。
II JB/T12142—2015
美制螺纹复合丝锥
1范围
本标准规定了美制螺纹复合丝锥（以下简称复合丝锥）的型式和尺寸，技术要求、标志和包装本标准适用加T代号为6-32一3/8-16美制螺纹的美制螺纹复合丝锥。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用」本文件。
JB/T8824.2统一螺纹刀具第2部分：丝锥螺纹公差 GB/T3229螺栓螺母用装配T具手动和机动螺刀头的传动端和连接部件的尺寸及扭矩试验
3符号
下列符号适用汀本文件。 L 复合丝锥总长度；
钻头部分长度： 12 丝锥部分长度； 13 钻长度； L4 六方长度： 1s 丝锥切削锥长度： l6 产槽中心到端面长度： 17 严槽中心直线部分长度： d 丝锥公称直径： di 钻头直径： d2 丝锥中径 d3 颈部直径： d4 锶钻直径 ds 柄部直径： do R槽底部直径； S 六方宽度： K- 钻芯厚度。
4型式和尺寸
4.1丝锥公称直径d≤6.35mm的复合丝锥型式和尺寸按图1和表1的规定。
丝锥公称直径d>6.35mm的复合丝锥型式和尺寸按图2和表2的规定。
4.2
1 JB/T12142—2015
图1 丝锥公称直径d≤6.35mm的复合丝锥型式表1 丝锥公称直径d≤6.35mm的复合丝锥尺寸
单位为毫米
A
W
13
L (h16) (h16) (h16) (h16) (min)
ds
I1
代号 6-32UNC 8-32UNC 10-32UNF 10-24UNC 57.0 12-24UNC 1/4-20UNC 58.0 7.5
d
S
16
(h8) (js10) ds 3.505 2.77 2.70 4.166 3.45 3.40
52.5
28
9.5 0. 4.826 3.86 3.70 7.2-0.02 6.3*00
6.5
25
4.826 4.09 4.00 5.486 4.50 4.30 6.350 5.11
13
29
4.60
14
表中给出的尺寸是柄部方头按附录A规定的E型柄制造的， 当方头按C型柄制造时，总长、方头长度尺寸有变化。 公称直径d≤6.35mm的复合丝锥， 铭钻直径d 与柄部直径d相等
图2 丝锥公称直径d>6.35mm的复合丝锥型式表2 丝锥公称直径d>6.35mm的复合丝锥尺寸
单位为毫米
12 1 4
11
广
di (h8) (js10) 6.53 5.70 8.8
d3
代号 5/16-18UNC 3/8-16UNC 表中给出的尺寸是柄部方头按附录A规定的E型柄制造的，当方头按C型柄制造时，总长、方头长度尺寸有变化。 4.3 标记示例： 2
d
O
ds
16
(h16) (h16) (h16) (h16) (min)
30 31
9.5-0. 7.938
7.2-0.08 6.3*0.05
25
79.2 16.5 18.5
9.525 7.94 7.10 10 JB/T12142—2015
直径为6.35mm、每25.4mm长度上为20牙、粗牙螺纹UNC、2B级螺纹公差带的复合丝锥标记为：
美制螺纹复合丝锥 1/4-20UNC-2BJB/T121422015
5技术要求
5.1外观和表面粗糙度 5.1.1复合丝锥切削刃应锋利，不得有钝口和崩刃，表面不得有裂纹、刻痕及磨削烧伤等影响使用性能的缺陷。 5.1.2复合丝锥表面粗糙度的上限值按表3的规定。
单位为微米
表3表面粗糙度的上限值
项目螺纹表面沟槽丝锥前面铠钻前面钻头刃带钻头后面丝锥后面總钻后面六方面
表面粗糙度Ra
0.4 1.6 0.8 0.8 0.8 0.8 0.4 0.8 1.6
5.2 尺寸公差
5.2.1复合丝锥的螺纹牙型按JB/T8824.2的规定：尺寸极限偏差按表4的规定；中径的检查部位规定在丝锥的校准部分起点。 5.2.2复合丝锥六方连接尺寸按GB/T3229的规定设计。本标准在附录A中给出了C6.3和E6.3的连接尺寸。六方对柄部轴线的对称度公差应不超过其尺寸公差的范围。
单位为亮米
表4 复合丝锥丝锥部分极限偏差
人径d
中径d2
下极限 上极限 每25.4mm 牙侧角
每25.4mm
上牙数 基本 下极限
代号
上螺距 极限偏差
上极限 基本偏差 尺寸
偏差 Js (+)
偏差 偏差
Em (+) Es (+) 极限偏差 Ac/2
尺寸 3.505 0.0533 0.104 1 2.989 6 0.017 0.037 4.166 0.0533 0.1041 3.650 0 0.018 0.039 4.826 0.053 3 0.104 1 4.3104 0.018 0.040 4.826 0.068 6 0.1372 4.1377 0.020 0.044 5.486 0.068 6 0.137 2 4.7981 0.021 0.045 6.350 0.0838 0.165 1 5.524 5 0.023 0.049 7.938 0.0914 0.1575 7.020 6 0.024 0.053 9.525 0.101 6 0.205 7 8.493 8 0.026 0.058
6-32UNC 8-32UNC 10-32UNF 10-24UNC 12-24UNC 1/4-20UNC 5/16-18UNC 18 3/8-16UNC
32 32 32 24 24 20
±30*
±0.0127
16
3 JB/T12142—2015
5.3位置公差
复合丝锥钻头的工作部分、丝锥的工作部分、锶钻部分对柄部轴线的圆跳动应符合表5的规定。
表5工作部分对柄部轴线的圆跳动
单位为毫米
丝锥工作部分
锶钻部分 0.09
钻头工作部分
切削锥 0.07
校准部分 0.06
0.11
5.4钻头部分 5.4.1 复合丝锥钻头的工作部分应具有倒锥度。 5.4.2 复合丝锥钻头部分的顶角为118°土3°。钻头顶角部分应开成双后角。 5.4.3 复合丝锥钻头和丝锥部分的螺旋槽角@为30°土2°。 5.4.4 复合丝锥沟槽部分钻芯厚度K值按表6的规定，钻芯允许有增量。
表6 复合丝锥沟槽部分钻芯厚度
单位为毫米
8-32 UNC 1.70
5/16-18 3/8-16 UNC
10-24 UNC
6-32 UNC
10-32 UNF
12-24 UNC
1/4-20 UNC
代号钻芯厚度 K (±0.1) 5.5 丝锥部分 5.5.1 复合丝锥的螺纹部分应有倒锥度。 5.5.2 复合丝锥的丝锥公称直径d>7.938mm以上的牙型应进行铲磨。 5.5.3 复合丝锥的丝锥部分公称切削角度，在径向平面内测量，推荐如下：
UNC
1.30
1.90
2.20
3.20
1.80
1.80
2.30
a）前角为8°～10°； b）后角为4°～6°
5.5.4复合丝锥的丝锥部分切削锥长度15为4～5个螺距长度。 5.5.5 复合丝锥钻部分的锥角β为120°土3°。 5.6材料和硬度 5.6.11 复合丝锥应采用W6Mo5Cr4V2或同等性能的其他牌号高速钢制造，也可以采用高性能高速钢制造。 5.6.2 复合丝锥工作部分硬度：普通高速钢不低于63HRC；高性能高速钢不低于64HRC。柄部硬度不低于30HRC。
6标志和包装
6.1标志 6.1.1产品上应标志：
a）制造厂或销售商商标： b）螺纹代号：
4 JB/T12142—2015
C）螺纹公差代号：2B d材料代号（用普通高速钢制造的标“HSS”用高性能高速钢制造的标“HSS-E”）。
6.1.2包装盒上应标志：
a》制造厂或销售商名称、地址和商标： b）本标准规定的标记： c）材料牌号或代号： d）件数； e）制造年月。
6.2 包装
复合丝锥包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。
