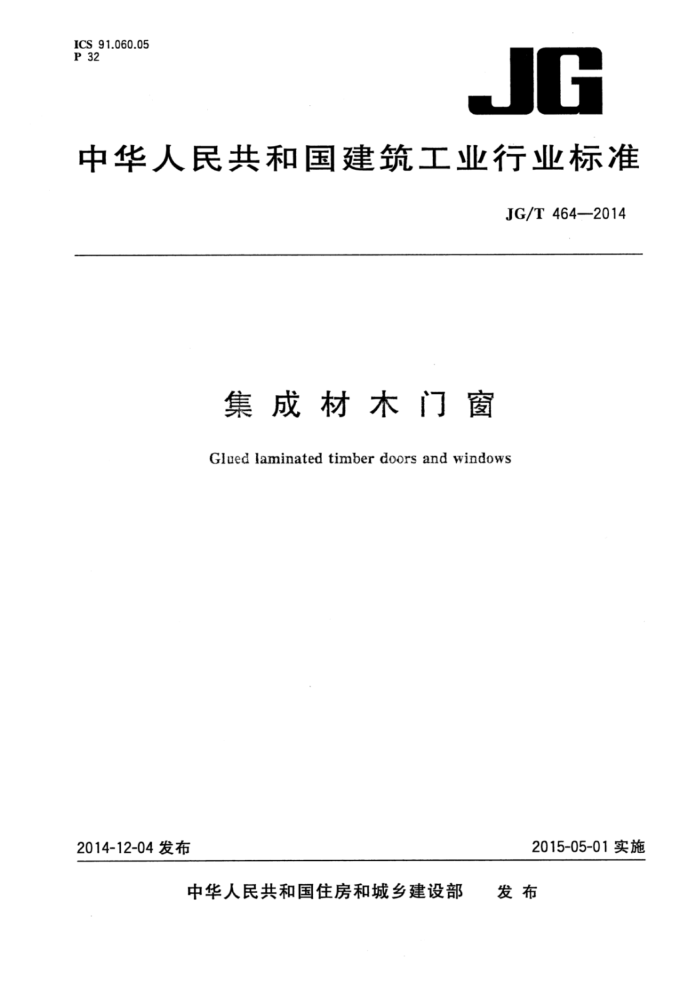

ICS 91.060.05 P 32
JG
中华人民共和国建筑工业行业标准
JG/T 464—2014
集成材木门窗
Glued laminatedtimberdoorsandwindows
2015-05-01实施
2014-12-04发布
发布
中华人民共和国住房和城乡建设部 JG/T464—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4产品分类 5 一般要求 6 要求
1
..
试验方法 8 检验规则 9产品标志、合格证书和使用说明书 10 包装、运输和贮存附录A（资料性附录） 常用材料标准
11 13 14 15 16
7 JG/T 464—2014
前言
本标准依据GB/T1.1一2009给出的规则起草，本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：北京米兰之窗门窗有限公司、浙江雅德居节能环保门窗有限公司。 本标准参加起草单位：北京米兰之窗节能建材有限公司、中国建筑金属结构协会、中国建筑科学研
究院、富新集团有限公司、河北奥润顺达窗业有限公司、北京美驰建筑材料有限责任公司、哈尔滨森鹰窗业股份有限公司、黑龙江伊春大路木业有限责任公司、浙江瑞明节能门窗股份有限公司、广东坚朗五金制品股份有限公司、威盾工程建材（天津)有限公司、哈尔滨华兴木业有限公司。
本标准主要起草人：马俊清、茅新波、潘福、马云超、谭宪顺、刘会涛、严建新、魏贺东、彭浪清、王勇、 刘风林、董呈明、张家亮、于莉芸、吴志光、孟祥林。
I JG/T464—2014
集成材木门窗
1范围
本标准规定了集成材木门窗的术语和定义、产品分类、材料、要求、试验方法、检验规则、产品标志、 合格证书、使用说明书、包装、运输和贮存。
本标准适用于建筑用集成材木门窗。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2040 铜及铜合金板材 GB/T2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有
关窗玻璃参数的测定
GB/T3190 变形铝及铝合金化学成分 GB/T 5187 铜及铜合金箔材 GB/T5823 建筑门窗术语 GB/T5824 建筑门窗洞口尺寸系列 GB/T 7106 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T 8484 建筑外门窗保温性能分级及检测方法 GB/T8485 建筑门窗空气隔声性能分级及检测方法 GB/T8814—2004 门、窗用未增塑聚氯乙稀(PVC-U)型材 GB/T9286—1998色漆和清漆漆膜的划格试验 GB/T 9969 工业产品使用说明书总则 GB/T11976 建筑外窗采光性能分级及检测方法 GB/T13306 标牌 GB/T14155 整槿门 软重物体撞击试验 GB/T14436 工业产品保证文件总则 GB18580—2008 室内装饰装修材料 人造板及其制品中甲醛释放限量 GB/T21140—2007 指接材非结构用 GB/T23999 室内装饰装修用水性木器涂料 GB24410 室内装饰装修材料水性木器涂料中有害物质限量 GB/T26899—2011结构用集成材 GB/T29048 窗的启闭力试验方法 GB/T29049 整槿门垂直荷载试验 GB/T29530 平开门和旋转门抗静扭曲性的测定 GB/T29555 门的启闭力试验方法 GB/T29734.1一2013建筑用节能门窗 第1部分：铝木复合门窗 GB/T29739 门窗反复启闭耐久性试验方法
1 JG/T 464—2014
GB50005木结构设计规范 GB 50763 无障碍设计规范 JGJ/T151 建筑门窗玻璃幕墙热工计算规程 LY/T1635 木材防腐剂 LY/T1787 集成材非结构用
3术语和定义
GB/T5823、GB/T5824界定的以及下列术语和定义适用于本文件
3.1
集成材gluedlaminatedtimber 将木材的纤维方向基本平行的板材、小方材等在长度、宽度和厚度方向上集成胶合而成的材料。
3.2
集成材木门窗gluedlaminatedtimberdoorsandwindows 以集成材为主要受力构件制作的门窗，如图1所示。
a）无包覆材料 b) 包覆铝合金（铜合金）型材c）包覆铝（铜)材料说明：
d) 包覆铝（铜）材料
集成材型材； 2- 铝合金(铜合金)型材；
1
连接卡件； 4- 连接材料；
3-
铝(铜)材料。
5
图1集成材木门窗截面示意图
3.3
铝包集成材木门窗aluminiumcladwoodwindow 在框、扇室外侧包覆了起保护、装饰作用的铝合金材料的集成材木门窗，简称铝包木门窗，
如图1b)、图1c)、图1d)。 3.4
铜包集成材木门窗coppercladwoodwindow 在框、扇室外侧包覆了起保护、装饰作用的铜合金材料的集成材木门窗，简称铜包木门窗，
如图1b)、图1c)、图1d)。 2
