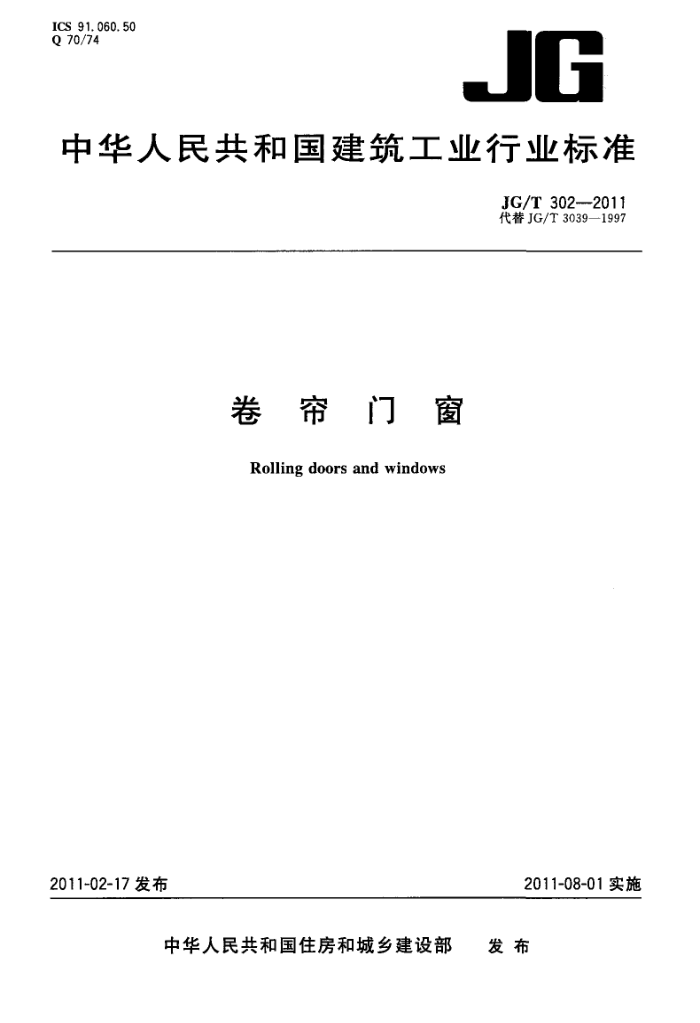

ICS 91.060.50 Q 70/74
JG
中华人民共和国建筑工业行业标准
JG/T302---2011 代替JG/T3039—1997
卷帘 门窗
Rolling doors and windows
2011-02-17发布
2011-08-01实施
中华人民共和国住房和城乡建设部 发布 JG/T302—2011
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 分类、代号及标记 5 材料 6 要求 7 试验方法· 8 检验规则· 9 标志、包装、运输和贮存附录A（资料性附录）产品结构型式附录B（资料性附录） 安装方式
1
10 12 13 15 21
I JG/T302—2011
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JG/T3039一1997《轻型金属卷门窗》。 本标准是对JG/T3039—1997的修订，与JG/T3039-1997相比主要变化如下：
增加了第3章术语和定义、第5章材料；一增加了关于空腔填充型帘片及填充物的内容； -增加了关于快速卷帘门的内容；一增加了反复启闭次数要求；增加了抗风压、保温、隔声物理性能要求；一修改了分类的方法，增加了按帘片构造分类、按材料分类、驱动方式分类，在抗风压性能分类中
增加了20级、35级。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：大连舒心门业有限公司。 本标准参加起草单位：江苏金秋竹门业有限公司、湖南湘联科技有限公司、芜湖市正果机械科技开
发有限公司、江阴市贝特门业有限公司、杭州泰欣实业有限公司、霍曼（北京）门业有限公司、辽宁圣维机电科技有限公司、保策利可迈科技（苏州)有限公司、无锡吉安达门业有限公司、许继施普雷特机电设备有限公司、上海佩佛自动化控制设备有限公司、廊坊市安韩五金门窗厂、宁波杜亚机电技术有限公司、上海时美实业有限公司、尚飞闸门窗设备（上海）有限公司、上海宝产三和门业有限公司、漳州市杰龙机电有限公司。
本标准主要起草人：张朝晖、唐宗智、吕正飞、陈玉美、陈继湘、刘绍长、史建刚、章联发、杨光旭於健、杨成强、赵雪荣、杨杰、刘儒炎、韩智深、孙勇、常进、殷骏、陈艳梅、钟友生。
本标准于1997年首次发布，2010年第一次修订。
H JG/T302—2011
卷帘门窗
1范围
本标准规定了卷帘门窗的术语和定义、分类、代号及标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工业与民用建筑用卷帘门窗。 本标准不适用于侧卷帘门窗和有防火、防盗等特殊性能要求的卷帘门窗。其他非金属卷帘门窗可
参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注甘期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700 碳素结构钢 GB/T 716 5碳素结构钢冷轧钢带 GB/T1222 弹簧钢 GB/T 2518 连续热镀锌钢板及钢带 GB/T 3880.1 一般工业用铝及铝合金板、带材第1部分：一般要求 GB/T3880.2 般工业用铝及铝合金板、带材 第2部分：力学性能 GB/T 4239 不锈钢和耐热钢冷轧钢带 GB/T 4357 碳素弹簧钢丝 GB4706.1 家用和类似用途电器的安全第1部分：通用要求 GB5237.1 铝合金建筑型材第1部分：基材 GB 5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB 5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB5237.5 铝合金建筑型材第5部分：氟碳漆喷涂型材 GB/T 5761 悬浮法通用型聚氯乙烯树脂 GB/T5823 建筑门窗术语 GB/T 5824 建筑门窗洞口尺寸系列 GB/T 7106 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T 8162 结构用无缝钢管 GB/T 8484 建筑外门窗保温性能分级及检测方法 GB/T 8485 建筑外门窗空气声隔声性能分级及检测方法 GB11116 高密度聚乙烯树脂 GB/T12670 聚丙烯(PP)树脂 GB12672 丙烯睛-丁二烯-苯乙烯（ABS）树脂 GB/T12754 彩色涂层钢板及钢带 GB/T13793 3直缝电焊钢管
1 JG/T302—2011
GB/T15114铝合金压铸件 GB/T20630.1聚酯纤维机织带规范 范第1部分：定义、名称和一般要求 JG/T187建筑门窗用密封胶条 YB/T5058 3弹簧钢、工具钢冷轧钢带
3术语和定义
GB/T5823确立的以及下列术语和定义适用于本文件。
3. 1
卷帘门窗 rollingdoorsandwindows 由导轨、卷轴、卷帘及驱动装置等组成的安装在建筑洞口上的门窗。常用结构型式参见附录A。
3. 2
卷帘rollingshutter 由多个相互连接的帘片组成可启闭的组件。
3. 3
格栅卷帘 rollinggrille 由多个格栅帘片组成可启闭的组件。
3. 4
帘片rollingshutterslat 由一种或几种材料组成卷帘的最基本组件。
3.5
快速卷帘门 Jhigh speed rolling door 卷帘运行速度大于0.5m/s的卷帘门。
3. 6
侧扣end-lock 为防止卷帘上下相邻帘片相对侧移，在帘片两端安装的一种专用零件。
3.7
吊挂件suspensionelement 吊挂及支撑卷帘的零件或部件。
3.8
导向件guidanceelement 用于限制卷运动轨迹、引导运动方向的零件或部件（例如：导轨、磁轨、引导头等）。
3. 9
座条endslat 支撑卷帘门窗的底部组件。
4分类、代号及标记
4.1分类和代号 4.1.1基本分类
卷帘门窗分为三类： a）普通卷帘门，代号为JM； 2
