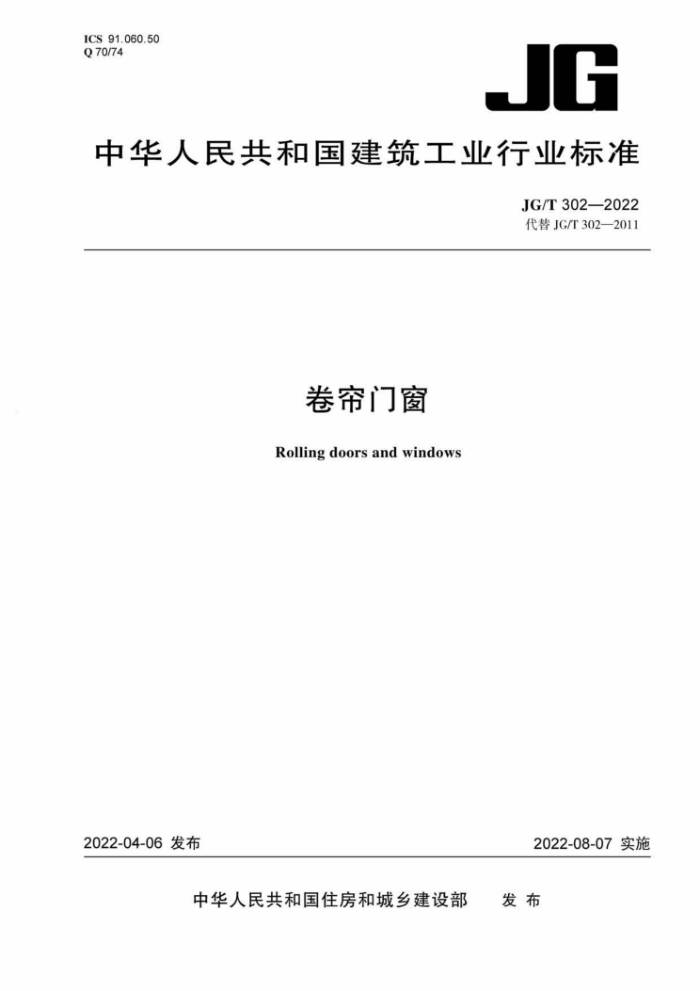

ICS91.060.50 Q70174
JG
中华人民共和国建筑工业行业标准
JG/T302—2022 代替JG/T302—2011
卷帘门窗 Rolling doors and windows
2022-08-07实施
2022-04-06发布
发布
中华人民共和国住房和城乡建设部 JG/T302—2022
前言
本文件按照GB/T1。1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是对JG/T302一2011《卷帘门窗》的修订。与JG/T302一2011相比。主要技术变化如下：
a）增加了第5.1节适用环境 b）增加了耐雪荷载性能、遮阳性能、抗冲击性能要求；抗风压性能修改为抗风性能；传热系数
分级修改为保温性能；
c）增加了防盗性能、耐火性能、防夹安全性能、电气安全性能要求。 本文件由住房和城乡建设部标准定额研究所提出。 本文件由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本文件起草单位：中国建筑金属结构协会、浙江都伦智能科技有限公司、浙江久易电子科技有
限公司、福建安麟智能科技股份有限公司、国家安全防范报警系统产品质量监督检验中心（北京）、 漳州市杰龙机电有限公司、宁波杜亚机电技术有限公司、哈尔滨金之鼎智能门窗有限公司、江苏昆山新恒邦门业有限公司、北京市胜利门业有限公司、江苏丹特斯科技有限公司、郑州市平和电子科技有限公司、汕头市新为锁具有限公司、江苏美好门业科技发展有限公司、杭州振嘉实业有限公司、 尚飞帘闸门窗设备（上海）有限公司、江苏捷阳科技股份有限公司、上海柏恩博门业有限公司、杭州威仕达机电科技有限公司。
本文件主要起草人：潘冠军、林夕范、戴建国、孙剑、施建煜、毛小明、欧阳晖、邱自样、林
汉青、俞连炳、徐显辉、郭成、解振通、贾春林、职军涛、余德煌、潘国柱、王小华、段昀、顾海风、林志宇、汤卫权。
本文件及其所代替文件的历次版本发布情况为： —JG/T3039—1997; —JG/T302—2011。
I JG/T302—2022
目 次
前言
范围 2 规范性引用文件
术语和定义。. 4 分类和标记 5 一般要求 6 要求·
3
试验方法检验规则 9 标志、包装、运输和贮存附录A （资料性）卷帘门窗常用材料标准附录B （资料性）产品结构形式附录C （资料性）安装方式
7 8
12 14 15 16 20
Ⅱ JG/T302—2022
卷帘 门窗
1范围
本文件规定了卷帘门窗的术语和定义，分类和标记，一般要求，要求。试验方法，检验规则。 标志、包装、运输和贮存等。
本文件适用于工业与民用建筑用卷帘门和卷帘窗。 本文件不适用于防火分区的防火卷帘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
GB/T2518 连续热镀锌和锌合金镀层钢板及钢带 GB3785.1 电声学声级计第1部分：规范 GB/T3880.1 一般工业用铝及铝合金板、带材 第十部分：一般要求 GB4706.1 家用和类似用途电器的安全第1部分：通用要求 GB/T5237.2 铝合金建筑型材第2部分：阳极氧化型材 GB/T 5237.3 铝合金建筑型材第3部分：电泳涂漆型材 GB/T5237.4 铝合金建筑型材第4部分：喷粉型材 GB/T 5237.5 铝合金建筑型材第5部分：馈漆型材 GB/T 5823 建筑门窗术语 GB/T5824 建筑门窗洞口尺寸系列 GB/T 7633 门和卷的耐火试验方法 GB/T 8484 建筑外门窗保温性能检测方法 GB/T8485 建筑门窗空气声隔声性能分级及检测方法 GB/T 8814 门、窗用木增塑聚氯乙烯（PVC-U）型材 GB/T12754 彩色涂层钢板及钢带 GA/T1499 卷帘门安全性要求 JG/T239 建筑外遮阳产品抗风性能试验方法 JG/T281 建筑遮阳产品隔热性能试验方法 JG305—2011 人行自动门安全要求 JG/T411—2013 电动卷门开门机
3术语和定义
GB/金5823界定的以及下列术语和定义适用于本文件。
3. 1
卷帘门窗 rolling door and window
1 JG/T302—2022
由导轨、卷轴、帘体及驱动装置等组成，采用卷曲方式启闭的门和窗。卷帘门窗常见结构形式
和安装方式见附录B和附录C。
3. 2
帘体curtain 由帘片或帘布等构成的门窗组件。
3.3
帘片 rollingshutterslat 由一种或几种材料组成帘体的最基本组件。
3. 4
端座sidesupport 位于卷轴两端，支承卷轴、帘体和传动机构的构件。
3.5
导轨guidingrail 位于卷帘门窗两侧，在帘体启闭时引导帘体运动的构件。
3. 6
侧扣sidebuckle 安装在帘片两端、 防止上下相邻帘片相对侧移的零配件。
3.7
座条bottomlath 安装在帘体末端的辅助构件。
3. 8
快速卷帘门highspeedrollingdoor 帘体运行速度大于0.6m/s的电动卷帘门。
4分类和标记 4.1分类和代号 4. 1. 1 基本分类
卷帘门窗基本分类可分为： a）卷帘门，代号为JM； b）卷帘窗，代号为JC。
4. 1.2 按帘体材质分类
按帘体材质分类见表1。
2
