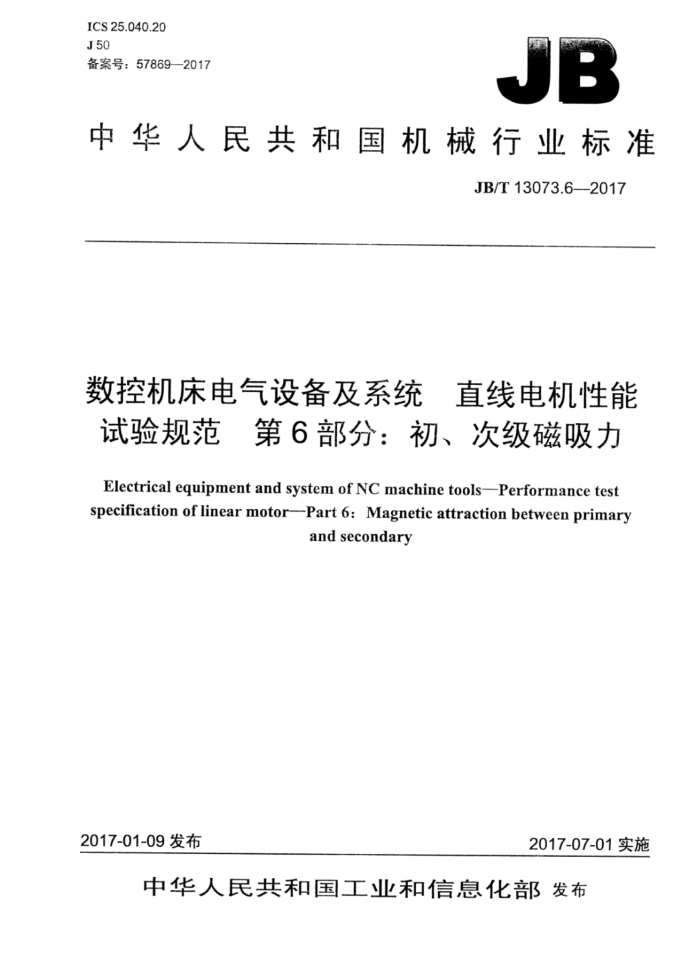

ICS25.040.20 J50 备案号：57869—2017
JB
中华人民共和国机械行业标准
JB/T13073.6—2017
数控机床电气设备及系统 直线电机性能试验规范第6部分：初、次级磁吸力 Electrical equipment and system of NC machine tools--Performance test specification of linear motor--Part 6: Magnetic attraction between primary
and secondary
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 JB/T13073.6—2017
目 次
前言范围
I
1 2 3
规范性引用文件术语和定义 4试验设备 4.1 一般要求. 4.2试验配置， 4.3主要性能指标. 5 试验环境. 6 试验方法..
试验程序 8 试验数据记录及处理 8.1 一般要求. 8.2 试验记录格式
7
工
0.0.
表1初、次级磁吸力试验记录表， JB/T13073.6—2017
前言
JB/T13073《数控机床电气设备及系统 直线电机性能试验规范》分为六个部分：
第1部分：总则；第2部分：推力；第3部分：定位力；一第4部分：推力线性度及推力常数；第5部分：推力波动；第6部分：初、次级磁吸力。 本部分为JB/T13073的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本部分起草单位：哈尔滨工业大学、国家机床质量监督检验中心、西安微电机研究所。 本部分主要起草人：寇宝泉、徐殿国、江善林、赵钦志、姜红、曹继伟、邢国春、张赫、薛瑞娟。 本部分为首次发布。
II JB/T13073.6—2017
数控机床电气设备及系统直线电机性能试验规范
第6部分：初、次级磁吸力
1范围
JB/T13073的本部分规定了数控机床用永磁直线同步电机初、次级磁吸力试验的术语和定义、试验设备、试验环境、试验方法、试验程序、试验数据记录及处理。
本部分适用于数控机床用永磁直线同步电机（以下简称直线电机）。其他类似用途的直线电机也可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T13073.1一2017数控机床电气设备及系统直线电机性能试验规范第1部分：总则
3术语和定义
JB/T13073.1一2017界定的以及下列术语和定义适用于本文件。
3.1
初、次级磁吸力 magnetic attraction between primary and secondary 在规定条件下，有铁心直线电机初、次级之间的作用力。
4试验设备
4.1一般要求
按JB/T13073.1—2017中5.2的规定。 4.2试验配置
试验配置如下：
直线电机初、次级固定装置；一力传感器：一间隙传感器。
4.3主要性能指标
试验设备主要性能指标如下： a）直线电机试验设备采用的加载装置的加载力波动应不超过土1%： b）力、速度与位移传感器精度应与被测直线电机性能相适配，保证测量值能重现且有效； c）测试平台精度满足专用技术条件的要求。
1 JB/T13073.6--2017
5试验环境
按JB/T13073.1-2017中5.3的规定。
6试验方法
初、次级磁吸力测试系统主要由被测直线电机初级和次级、初级与次级间隙调整装置、力传感器、 间隙传感器、测试平台等部分组成。
将被测直线电机的初级或次级固定在测试平台上，通过调整间隙调整装置，使初级与次级之间的气隙达到设定值，由力传感器读取的力值即为初、次级磁吸力。若力传感器为多个，则初、次级磁吸力为各个传感器示数之和。
7试验程序
试验程序如下： a）将被测直线电机固定在测试平台上： b）调整被测直线电机初级、次级间隙调整装置，使初级与次级之间的气隙大小满足设定要求： c）由力传感器读出初级与次级之间的磁吸力值。
8试验数据记录及处理
8.1 一般要求
性能试验报告一般包括以下内容：
试验项目名称；试验样品标识信息（如名称、规格、型号、生产厂商、产地等）；试验设备、仪器仪表名称； -对试验方法或程序的偏离及说明：试验结果数据、图表，简要列出数据分析处理过程及所用公式等；试验期间记录的环境条件；试验单位信息，确认试验数据有效的人员签名及日期。
8.2试验记录格式
直线电机试验记录格式见表1。
表1初、次级磁吸力试验记录表
磁吸力N
气隙mm
序号
2
