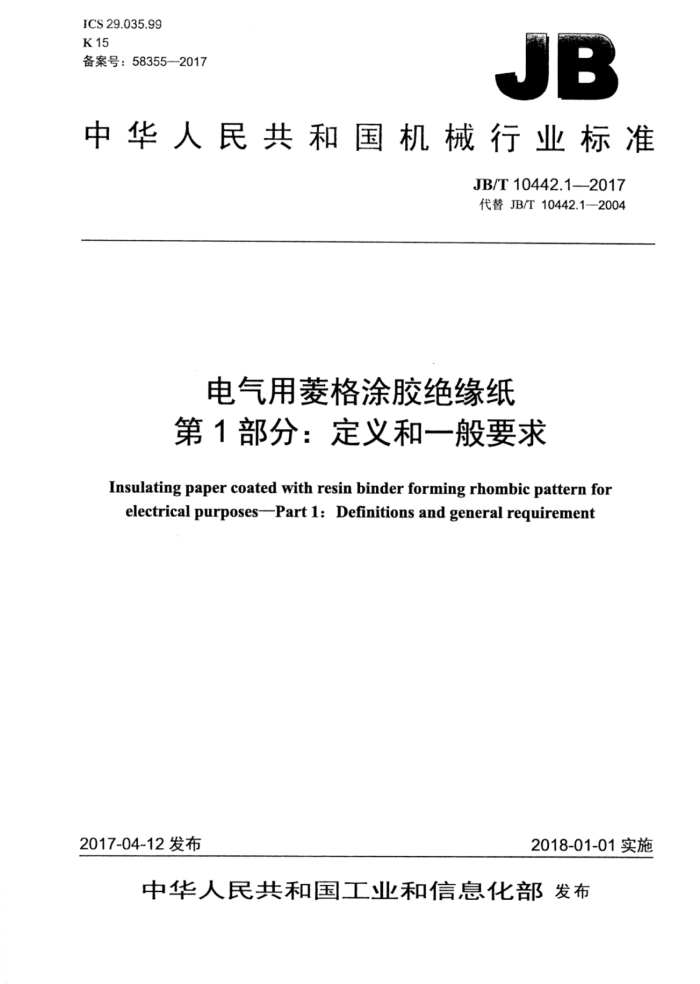

ICS29.035.99 K15 备案号：58355-2017
JB
中华人民共和国机械行业标准
JB/T10442.1-2017 代替JB/T10442.1—2004
电气用菱格涂胶绝缘纸第 1部分：定义和一般要求
Insulating paper coated with resin binder forming rhombic pattern for electrical purposes-Part l: Definitions and general requirement
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T10442.1——2017
目 次
前言
广
范围 2规范性引用文件 3术语和定义 4名称及代号 5＇一般要求. 5.1外观.. 5.2纸卷 5.3管芯.. 6检验规则 7包装、标志、运输和贮存
1
工
2 JB/T10442.1—2017
前言
JB/T10442《电气用菱格涂胶绝缘纸》分为三个部分：
第1部分：定义和一般要求：第2部分：试验方法；第3部分：菱格环氧胶绝缘纸。
本部分为JB/T10442的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10442.1一2004《电工用菱格涂胶绝缘纸第1部分：定义和一般要求》，与JB/T
10442.1--2004相比主要技术变化如下：
将原标准中规范性引用文件采用注日期引用方式调整为不注日期引用方式（见第2章，2004 年版的第2章）：修改了“外观”内容（见5.1，2004年版的5.1）：修改了7.17.3~7.5的内容（见7.1~7.37.5，2004年版的7.17.3、7.5）。
本部分由中国机械工业联合会提出。 本部分由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本部分起草单位：机械工业电工材料产品质量监督检测中心、南通中菱绝缘材料有限公司。 本部分主要起草人：宋玉侠、罗传勇、间传、李振泉。 本部分所代替标准的历次版本发布情况为：
JB/T10442.1-2004。
II JB/T10442.12017
电气用菱格涂胶绝缘纸第1部分：定义和一般要求
1范围
JB/T10442的本部分规定了电气用菱格涂胶绝缘纸的定义和一般要求。 本部分适用于电气用菱格涂胶绝缘纸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1844.1塑料符号和缩略语第1部分：基础聚合物及其特征性能 GB/T1844.2 2塑料符号和缩略语第2部分：填充及增强材料 GB/T1844.3 3塑料符号和缩略语第3部分：增塑剂 JB/T2197电气绝缘材料产品分类、命名及型号编制方法 JB/T10442.3电气用菱格涂胶绝缘纸第3部分：菱格环氧胶绝缘纸
3术语和定义
下列术语和定义适用于本文件。
3.1
绝缘牛皮纸kraftinsulatingpaper 完全由硫酸盐法制取的软木纸浆制造的一类纸。
3.2
菱格涂胶绝缘纸 E insulating paper coaded with resin binder forming rhombic pattern 将胶粘剂以一定尺寸的菱形状，按一定的间隔距离菱形排列涂布在绝缘牛皮纸上，经B阶段固化
而成的绝缘纸。
4名称及代号
菱格涂胶绝缘纸按JB/T2197中纤维制品和所涂胶粘剂树脂的主要成分、涂胶菱形的尺寸、间隔尺寸及菱形与绝缘纸机械方向的夹角以及所使用的基材厚度确定名称及代号，并按基材厚度划分规格。
示例： 72 EP 9.4/6.5 30 S 18 菱格环氧胶绝缘纸
一
名称基材厚度为0.18mm 单面涂胶，若双面涂胶则用d表示菱形胶格纵向边与基材纵向之间的夹角度数菱形胶格边长（mm）/相邻平行垂直距离（mm） GB/T1844.1~1844.3规定的环氧树脂代号 JB/T2197规定的类别
注：9.4/6.5数据可省略，若是其他的规格，则必须标明。
Ⅱ JB/T10442.1-2017
5一般要求
5.1外观
菱格涂胶绝缘纸以卷筒状形式供货。任何一次交付的材料均应收卷紧密、两端平整，在常温下不粘连，易开卷；产品应无折痕、皱纹、破损、污斑、腐浆、针孔、炭粒和砂粒；胶格应为饱满、清晰的正菱形，且表面平整、边缘规整。菱形胶格可以由连续布胶形成，也可以由小点阵布胶形成。 5.2纸卷
绝缘纸卷的外径或重量应按JB/T10442.3的规定或由供需双方协商。绝缘纸应紧密卷绕在管芯上。 纸卷尺寸、接头应按JB/T10442.3的规定或由供需双方协商。 5.3管芯
绝缘纸应卷绕在质地坚硬、适用于绝缘品卷绕的纸管芯上，管芯规格按JB/T10442.3的规定或由供需双方协商。
6检验规则
6.1菱格涂胶绝缘纸应进行出厂检验和型式检验。 6.2型式检验项目为JB/T10442.3规定的全部项目，正常生产时型式检验每两年至少进行一次，当原材料变更或工艺条件改变时，亦应进行型式检验。 6.3产品批量、抽样方法和出厂检验项目，按JB/T10442.3的规定。每批菱格涂胶绝缘纸应进行出厂检验，产品经检验合格后方能出厂。 6.4若检验结果中任何一项不符合性能指标，应在该批菱格涂胶绝缘纸的另外两卷中各取一组，重复该项测试，若仍有一组不符合要求，则该批产品为不合格品 6.5采购方可按JB/T10442.3规定的全部或部分项目进行验收检验。
7包装、标志、运输和贮存
7.1菱格涂胶绝缘纸卷应用防潮纸或塑料薄膜包装，外面套装塑料袋，密封后架空支撑放置于包装箱中，包装箱应以直立状态放置于木制托盘上：使菱格涂胶绝缘纸在通常的贮存和运输条件下得到充分保护而不受损坏和粘连变质。箱内应装入产品合格证。 7.2每箱菱格涂胶绝缘纸应有明显而牢固的标志，其内容包括：
a）本标准第3部分编号； b）产品名称、代号、批号： c）厚度、宽度； d）毛重和净重： e）制造单位名称： f生产日期： g）注明“防潮”“防火”“小心轻放”等字样和图样。
7.3菱格涂胶绝缘纸应以包装状态架空或直立放置在木制托盘上，贮存于不超过25℃、干燥而洁净的室内，不得靠近火源，暖气或受日光直射。 7.4贮存期按JB/T10442.3的规定。超过贮存期经检验合格者仍可使用。 7.5产品在运输中应防潮、防火、防热防振和防止机械损伤，严禁阳光直接照射。
2
