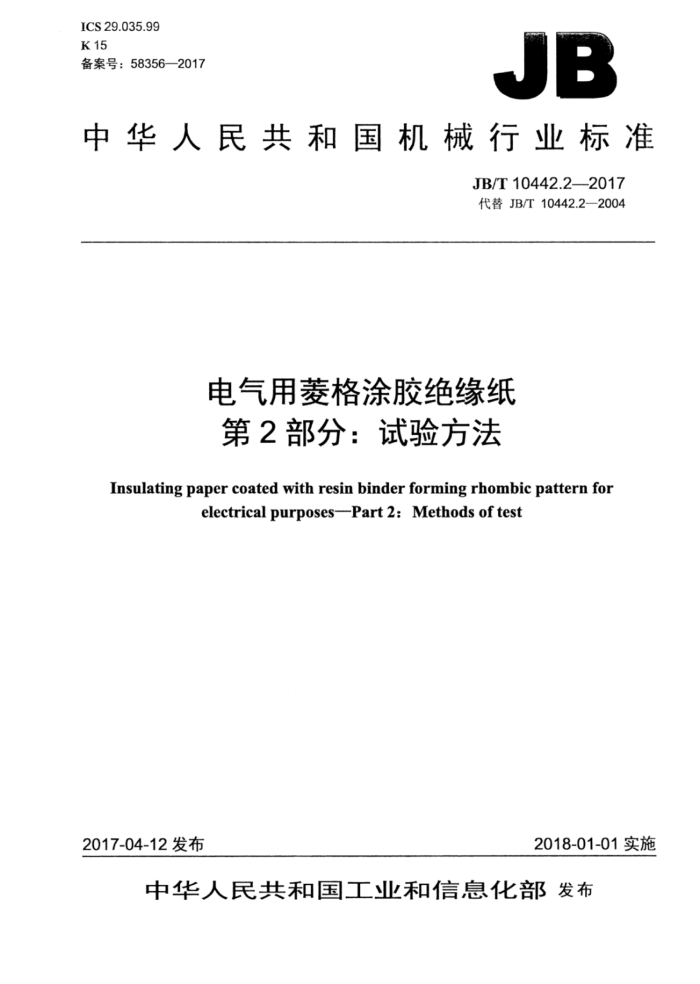

ICS29.035.99 K15 备案号：58356—2017
JB
中华人民共和国机械行业标准
JB/T10442.2—2017 代替JB/T10442.2—2004
电气用菱格涂胶绝缘纸第2部分：试验方法
Insulating paper coated with resin binder forming rhombic pattern for
electrical purposes-Part 2: Methods of test
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T10442.2--2017
目 次
前言范围
一
1 2规范性引用文件
3对试验的一般要求.. 4外观 5 厚度基材紧度..
6 7
水分 8 灰分 9 水抽出物电导率 10水抽出物PH值 11 吸油性. 12 拉伸强度和断裂伸长率 13 撕裂强度 14 粘结强度 15 击穿电压. 16 对变压器油的污染 JB/T10442.2—2017
前言
JB/T10442《电气用菱格涂胶绝缘纸》分为三个部分：
第1部分：定义和一般要求；一第2部分：试验方法：一第3部分：菱格环氧胶绝缘纸。 本部分为JB/T10442的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T10442.2一2004《电工用菱格涂胶绝缘纸第2部分：试验方法》，与JB/T10442.2一
2004相比主要技术变化如下：
一规范性引用文件中增加了GB/T451.3，并将原标准中规范性引用文件采用注日期引用方式调整为不注日期引用方式（见第2章，2004年版的第2章）；一修改了预处理条件时间（见第3章，2004年版的第3章）；在11.3和第15章中明确规定了冷却温度（见11.3和第15章，2004年版的11.3和第15章）。
本部分由中国机械工业联合会提出。 本部分由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本部分起草单位：机械工业电工材料产品质量监督检测中心、南通中菱绝缘材料有限公司。 本部分主要起草人：宋玉侠、罗传勇、间传胪、李振泉。 本部分所代替标准的历次版本发布情况为：
JB/T10442.2-—2004。
II JB/T10442.2—2017
7水分
7.1仪器和设备
试验使用的仪器和设备如下：
一分析天平：感量为0.001g；一烘箱：控温精度土2℃；一试样容器：带盖三角瓶。
7.2试样
沿纸卷幅宽距边缘至少20mm处起间隔均匀地截取3份质量各约50g的试样。 7.3试验程序 7.3.1将试样容器连同盖子洗净烘干，取出放入干燥器中冷却到室温，然后称量（m，），迅速将试样放入容器中，密封后再称量（ms） 7.3.2将装有试样的容器放入105℃土2℃的烘箱中，打开盖子（必要时，也可以将试样从容器中取出，摊开放在烘箱中），经8h后，盖上盖子，取出放入干燥器中冷却到室温，称量（ma）。在有争议时，可重复操作到恒重（即连续两次测量值相差不大于0.1%）为止。 7.3.3水分含量按公式（2）计算。
M.=" m, -m4 ×100
(2)
m-m2
式中： M试样水分含量，%： m 烘焙前试样容器加试样的质量，单位为克（g）； m4 一烘焙后试样容器加试样的质量，单位为克（g）；
试样容器的质量，单位为克（g）。
m2 7.4结果
以三个试验的中值作为结果，并报告最大值和最小值，精确至0.1%。
8灰分
8.1仪器和设备
试验使用的仪器和设备如下：
天平：感量为0.0001g：高温炉：控温精度土25℃；埚。
8.2试样
按7.2的规定，截取3份约2g～5g试样，按测水分的烘焙条件除去水分。也可以采用测定过水分后未受潮的干燥试样2g。 8.3试验程序
预先将增经925℃土25℃灼烧，取出放入干燥器中，并在冷却至室温后称量（ms），再加入干燥
3 JB/T10442.2--2017
过的试样称量（m）。灼烧使之碳化。然后移入高温炉内，在925℃土25℃灼烧2h，取出，在干燥器中冷却后称量（mz）。必要时可重复灼烧，直到恒重。所有测量均应精确到0.0001g，灰分按公式（3）计算。
A. = m-ms ×10 ....
(3)
mg-ms
式中： A。——试样灰分，%; m 灼烧后埚加试样的质量，单位为克（g）： ms——埚的质量，单位为克（g)； m。——灼烧前埚加试样的质量，单位为克（g）。
一
8.4结果
以三个试验的中值作为灰分结果，并报告最大值及最小值，精确到0.1%。
9水抽出物电导率
按GB/T7196的规定进行试验以三个试验的中值作为水抽出物电导率的结果，并报告最大值和最小值。
10水抽出物pH值
10.1仪器
试验使用的仪器如下： pH值测定仪：精确到0.01。
10.2水抽出物的制备
按第9章的规定。 10.3pH的测定
按GB/T1545的规定进行试验，精确到0.01。 10.4结果
以三个试验的中值作为水抽出物pH的结果，并报告最大值和最小值，精确到0.1。
11吸油性
11.1仪器、设备和器材
试验使用的仪器、设备和器材如下：
分析天平：感量为0.001g；一烘箱：控温精度土2℃；一试样容器：不锈钢槽：变压器油：按GB2536的要求。
4 JB/T10442.2—2017
11.2试样
沿纸卷幅宽距边缘至少20mm处起间隔均匀地截取3块75mm×75mm试样。 11.3试验程序
将试样放入烘箱中，升温至105℃土2℃，保温2h，取出放入干燥器中冷却至室温，称量（mg）。 然后在105℃土2℃烘箱中干燥20min，取出立即浸入到预热至90℃土2℃的变压器油中，然后冷却至室温后，取出试样，迅速用滤纸吸干表面多余的油，并称量（m。）。吸油量按公式（4）计算。
0. = mg -"ms x100 .
·（4)
mg
式中： O——试样吸油量，%; mg——吸油后试样的质量，单位为克（g）； ms——吸油前试样的质量，单位为克（g）。
11.4结果
以三个试验的中值作为吸油性结果，并报告最大值和最小值。
12拉伸强度和断裂伸长率
12.1设备
试验使用的设备如下：恒速移动式试验机：速度调节可使试样在20s土5s断裂，具有测量和记录拉伸力和伸长量的装置，
分度值不大于单项材料规范要求值的10% 12.2试样 12.2.1试样尺寸及数量
试样长度应能使试样在试验机两夹头间的距离为200mm。宽度可取15mm、25mm或50mm，允许偏差为-0.1mm～+0.2mm数量为每个方向9个 12.2.2取样方法
对于纵向试样，应距幅边20mm以上沿幅宽均匀分布取样。 对于横向试样，应不在同一条虚拟纬线处取样。
12.3试验程序
将试样固定在夹具中，夹具间距离保持200mm。选择试验速度并进行试验，记录试样断裂时的拉伸力F，和伸长量AL。试样必须在20s土5s之内断裂，否则应调整试验速度。若试样在夹头内或夹头处断裂，此次试验结果无效，需重新取样试验。
拉伸强度按公式（5）计算。
TA
.(5)
bz
式中： T,一一试样拉伸强度，单位为千牛每米（kN/m)；
5
