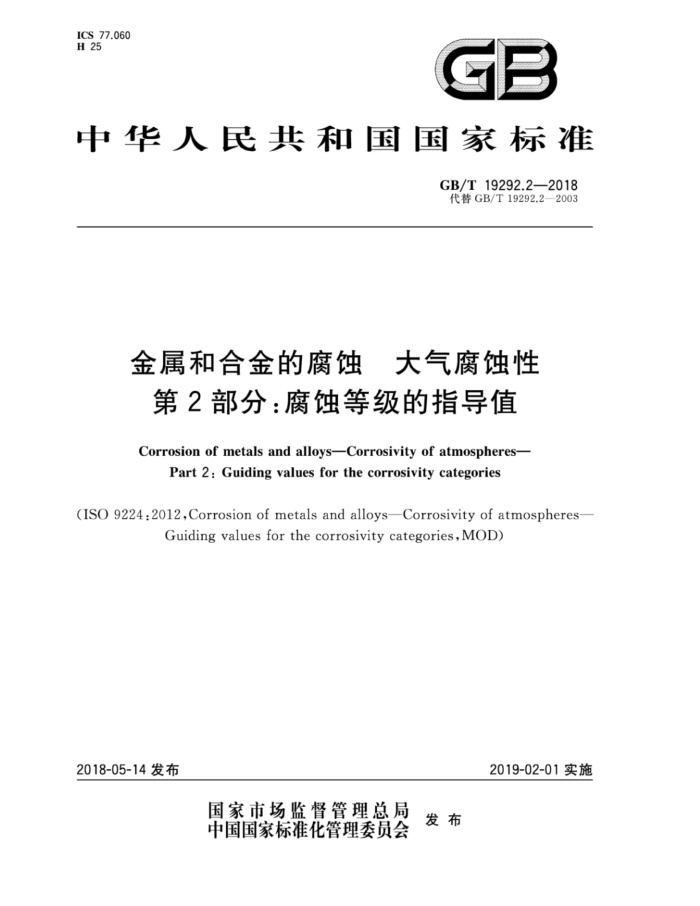

ICS 77.060 H 25
GB
中华人民共和国国家标准
GB/T19292.2—2018 代替GB/T19292.2—2003
金属和合金的腐蚀 大气腐蚀性第2部分：腐蚀等级的指导值
Corrosionofmetalsandalloys-Corrosivityofatmospheres
-
Part2:Guidingvalues for thecorrosivity categories
(ISO 9224:2012,Corrosion of metals and alloys—Corrosivity of atmospheres
Guidingvaluesforthecorrosivitycategories,MOD)
2018-05-14发布
2019-02-01实施
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T19292.2—2018
前言
GB/T19292《金属和合金的腐蚀大气腐蚀性》已经或计划发布以下部分：
第1部分：分类、测定和评估；第2部分：腐蚀等级的指导值；
一第3部分：影响大气腐蚀性环境参数的测量；
一第4部分：用于评估腐蚀性的标准试样的腐蚀速率的测定。 本部分为GB/T19292的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T19292.2一2003《金属和合金的腐蚀 大气腐蚀性 腐蚀等级的指导值》。与
GB/T19292.2—2003相比主要技术变化如下：
增加了碳钢、锌和铜在CX级大气环境中的腐蚀速率的指导值（见附录A）；修改了碳钢、锌和铜在C1-C5级大气环境中的腐蚀速率的指导值（见附录A，2003版第4章表1)；删除了耐候钢和铝在不同腐蚀等级的大气中的腐蚀速率的指导值（见2003版的第4章表1)；增加了金属的腐蚀速率与暴露时间的关系（见第4章和第6章）。
-
本部分使用重新起草法修改采用ISO9224：2012《金属和合金的腐蚀 大气腐蚀性 腐蚀等级的指导值》。
本部分与ISO9224：2012相比，在结构上调换第6章和第7章的顺序，并将表格的顺序及引用表格的顺序全部调整。即表1、表2、表3、表4依次分别改为表4，表1，表2，表3。
本部分与ISO9224：2012的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用等效于国际标准的GB/T10123代替了ISO8044（见第3章）； ·用等同采用国际标准的GB/T19292.1代替了ISO9223（见第1章、第4章、第5章和第6
章); ·用修改采用国际标准的GB/T19355.1代替了ISO14713-1（见7.2）；
本部分做了下列编辑性修改：
修改了标准名称。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会(SAC/TC183)归口。 本部分起草单位：中国科学院金属研究所、冶金工业信息标准研究院、钢铁研究总院青岛海洋腐蚀
研究所、北京科技大学。
本部分主要起草人：主振尧、刘雨微、侯捷、冯超、潘晨、汪川、杨朝晖、李倩、丁国清、李晓刚。 本部分所代替标准的历次版本发布情况为：
GB/T19292.2—2003。
I GB/T 19292.2—2018
引言
GB/T19292.1中“腐蚀等级”通用术语普遍适用于工程应用，该术语是根据当前已有大气腐蚀知识来描述材料大气腐蚀性能。
以户外暴晒第一年的腐蚀速率为基础，可利用腐蚀指导值来预测材料长期暴晒后的腐蚀程度。根据GB/T19292.1中给出的环境参数或腐蚀等级，腐蚀指导值还可对材料腐蚀速率进行保守估算。
采用本部分中的方法计算出的腐蚀速率可用来预测金属零部件的使用寿命，在某些情况下还可用来预测GB/T19292.1中所含金属涂镀层在大气中暴露时的使用寿命。腐蚀速率的结果可以用来确定为提高产品寿命是否需要采取保护措施，如涂镀层。此外，腐蚀速率还可为户外大气服役条件中建筑材料的选择提供依据。
腐蚀的指导值可以作为GB/T20852中选择大气腐蚀保护方法的参考信息本部分中的指导值是以全世界很多暴晒点的大量暴晒试验为基础。但是本部分在使用过程中不可
能涵盖自然环境和服役条件中可能发生的所有情况。特别是在环境发生巨大变化时，可能会引起腐蚀速率的大幅增大或减小。使用本部分处理局部腐蚀为主要腐蚀过程的情况时，应注意咨询大气腐蚀方面的专家。本部分不适用于电偶腐蚀、点蚀、缝隙腐蚀、环境开裂和腐蚀产物楔人。
I GB/T 19292.2—2018
金属和合金的腐蚀大气腐蚀性第2部分：腐蚀等级的指导值
1范围
GB/T19292的本部分规定了金属和合金在户外自然大气环境中暴晒1年以上的腐蚀指导值。本
部分与GB/T19292.1结合使用。
指导值给出了标准结构材料的腐蚀速率，这些数据可用于工程计算。指导值规定了标准金属每个腐蚀性等级的技术内容。
附录A中给出了暴晒时间长达20年6个标准腐蚀等级的最大腐蚀损失的计算实例。 附录B中给出了对应6个标准腐蚀等级中标准金属暴晒初期的平均腐蚀速率和稳态腐蚀速率。 附录C中给出了根据钢的组成成分来计算腐蚀损失的方法。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T10123金属和合金的腐蚀基本术语和定义（GB/T10123—2001，eqvISO8044：1999） GB/T19292.1金属和合金的腐蚀大气腐蚀性第1部分：分类、测定和评估（GB/T19292.1
2018,ISO9223:2012,IDT)
GB/T19355.1锌覆盖层钢铁结构防腐蚀的指南和建议 第1部分：设计与防腐蚀的基本原则 (GB/T19355.1—2016,ISO14713-1:2009,MOD)
术语和定义
3
GB/T10123界定的以及下列术语和定义适用于本文件。
3.1
指导值guidingcorrosionvalue 腐蚀速率、失重、渗透或其他腐蚀特征，表征了标准金属在指定腐蚀性等级下的大气腐蚀行为。
3.2
长期腐蚀速率 corrosion rate after extended exposure 暴晒1年以上的腐蚀速率。
3.3
平均腐蚀速率(rav） averagecorrosionrate 金属在大气中暴晒最初10年的平均腐蚀速率。
3.4
稳态腐蚀速率(rlin) )steady state corrosion rate 金属在大气中长期暴晒后的腐蚀速率，不包括初始阶段。 注：在本部分中，暴晒十年后的腐蚀速率被认为是恒定不变的。
1 GB/T 19292.2—2018
表2(续)
钢
锌
铜
铝
B2
B2
t/a
B1 b=0.523 b=0.575 6=0.813 6=0.873 6=0.667 b=0.726 b=0.728 6=0.807
B2
B1
B2
B1
B1
3.758 6.501 7.464 4.645 5.321 5.346 6.412
10 11 12 13 3.825 4.370 8.047 9.386 5.534 6.438 6.471 7.924 14 3.976 4.561 8.547 10.013 5.814 6.793 6.829 8.413 15 4,122 4.745 9.040 10.635 6.088 7.142 7,181 8.894
3.334 3.505 3.970 7.025 8.112 4.950 5.702 5.730 6.925 3.668 4.174 7,540 8.752 5.246 6.074 6.104 7.428
4.925 9.527 11.251 6.355 7.485 7.527 9.370
16 17 18 4.534 5.270 10.484 12.470 6.875 8.153 8.200 10.304 19 4.664 5.436 10.955 13.072 7.127 8.480 8.530 10.764 20 4.791 5.599 11.422 13.671 7.375 8.801 8.854 11.218 25 5.384 6.365 13.694 16.611 8.559 10.349 10.416 13.432 30 5.923 7.069 15.882 19.477 9.666 11.814 11.814 15.561 35 6.420 7.724 18.002 22.283 10.713 13.213 13.307 17.622
4.263 4.401 5.099 10.008 11.863 6.618 7.822 7.866 9.839
6.885 8.340 20.067 25.038 11.710 14.558 14.666 19.627
40 45 7.322 8.925 22.083 27.749 12.668 15.857 15.979 21.585 50 7.737 9.482 24.058 30.423 13.590 17.118 17.252 23.500
8.511 10.530 27.902 35.672 15.347 19.541 19.701 27.225
60 70 9.225 11.506 31.627 40.810 17.009 21.855 22.041 30.831 80
9.893
12.424 35.254 45.856 18.593 24.079 24.291 34.339
90 10.521 13.295 38.797 50.822 20.113 26.229 26.466 37.764 100 11,117 14.125 42.267 55.719 21.577 28.314 28.576 41.115
表3 b(20-1)的值
20° 4.791 5.559 11.422 13.671 7.375 8.803 8.854 11.218
6(20*-1) 0.125 0.161 0.464 0.597 0.246 0.320 0.321 0.453
金属碳钢
6 0.523 0.575 0.813 0.873 0.667 0.726 0.728 0.807
B1 B2 B1 B2 B1 B2 B1 B2
锌
铜
铝
1 GB/T19292.2—2018
结构金属腐蚀速率的计算准则
7
7.1 钢
钢在空气中暴晒后所形成的锈层对基体的保护作用受到钢中所含合金元素的影响较大。特别是耐候钢，特定合金元素的加人促进基体表面在暴晒过程中形成保护性锈层。其他碳钢和低合金钢由于合金成分不同，在大气中暴露后锈层的保护性差别很大。根据钢的成分计算腐蚀速率的方法见附录C。
表1中的碳钢B1和B2由表4给出的组成成分来估算。
表4 用来估算B1和B2值钢的成分
质量分数/% 0.056 0.060 0.012 0.013
元素 c Si s P Cr Mo Ni Cu Nb Ti V Al Sn N Mn
0.02 0.01 0.04 0.03 0.01 0.01 0.01 0.02 0.005 0.004 0.39
长期暴晒的结果表明，没有受到雨水冲击的缝隙处和遮盖处的实际腐蚀速率要比由式(1)计算出的腐蚀速率大。此外，设计用耐候钢或无保护层碳钢应预测到，雨水径流锈沉积到暴露于径流中的表面上，在混凝土、石头、砌体等多孔材料上可能留下永久颜色。
抗拉强度约高于1000MPa的钢，由于大气腐蚀使其易发生环境敏感开裂。 7.2 锌
锌合金在大气中表现出的性能差异较大。表1中B1值从工业纯锌合金试验得到，而其他类型的锌合金在大气暴露中6值较高。电镀锌层、机械镀锌层和热浸镀锌层腐蚀行为各不相同，因而将B1和 B2代人式（1)中所得结果并不一定能够准确的预测其性能。锌的腐蚀特别容易受到SO2的影响，环境中SO：含量较高(SO达到P3级）时，其实际腐蚀速率要高于由式(1)计算得到的腐蚀速率值。这种情况下，最佳做法是假设腐蚀速率和时间呈线性关系，即6值为1。
注：更多关于镀锌防腐间题，请参阅GB/T19355.1。
