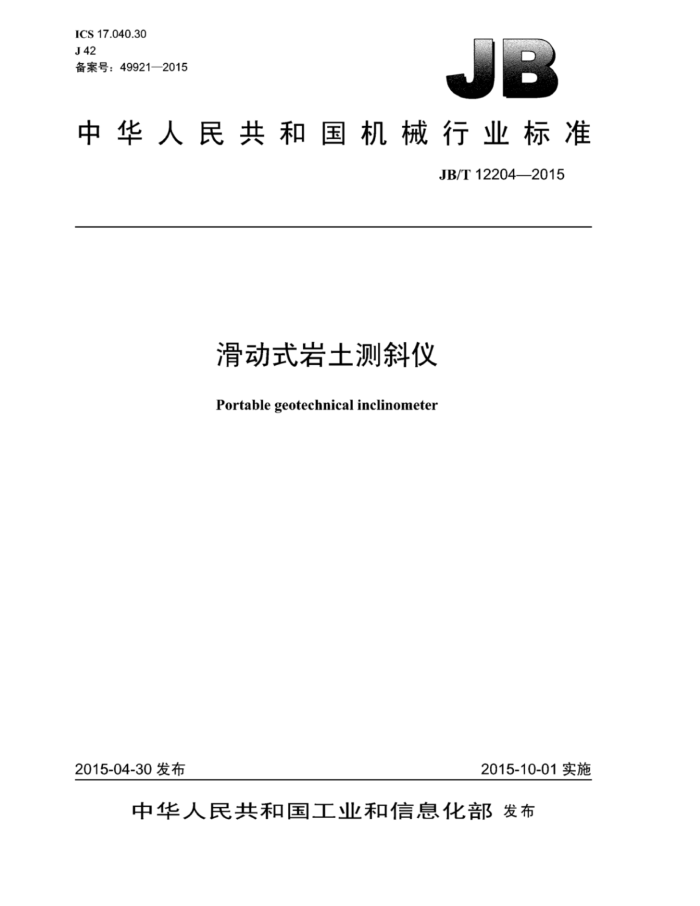

ICS 17.040.30 J42 备案号：49921—2015
B
中华人民共和国机械行业标准
JB/T12204—2015
滑动式岩土测斜仪
Portablegeotechnicalinclinometer
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12204—2015
目 次
前言，范围.
1 2 规范性引用文件 3 术语和定义
型式与基本参数. 4.1 型式.. 4.2 基本参数. 5要求. 5.1外观.. 5.2 功能. 5.3 性能、 5.4环境性能要求 6试验方法.
4
6.1 试验条件及测试设备 6.2 外观检查.. 6.3 功能试验， 6.4 性能检查.. 6.5 环境性能要求检验规则. 7.1 检验分类， 7.2 出厂检验. 7.3 型式检验 7.4合格判定.. 8标志与包装.
7
8.1 标志... 8.2 包装.. 9 随行文件. 附录A（资料性附录） 测斜管的选用附录B（资料性附录） 位移计算原理
10 10 1 12
图1 滑动式岩土测斜仪图2 垂直测斜仪极性图3水平测斜仪极性.. 图B.1 测量原理.
4
12
表1 测量范围及分辨力. 表2随机振动PSD曲线数据表表3 恒定湿热试验表4出厂检验、型式检验项目表A.1 测斜管推荐技术参数
9 11 JB/T12204—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：航天科工惯性技术有限公司。 本标准参加起草单位：中国水利水电科学研究院、浙江省计量科学研究院、南京市计量监督检测院
中国计量科学研究院、中国地质调查局水文地质环境地质调查中心、中国地质环境监测院。
本标准主要起草人：万顺平、杨卓、袁培进、周闻青、钱静、张恒、张青、周平根、陈俊、徐宗正、 徐锐、孙芳。
本标准为首次发布。
II JB/T12204—2015
滑动式岩土测斜仪
1范围
本标准规定了滑动式岩土测斜仪（以下简称测斜仪）的术语和定义、型式与基本参数、要求、试验方法、检验规则、标志与包装。
本标准适用于岩土工程中用于测量岩土体内部、建筑物等垂直或水平位移的基于石英加速度计的测斜仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 2423.1 电工电子产品环境试验 验第2部分：试验方法试验A：低温 GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T 4857.23 包装运输包装件基本试验 第23部分：随机振动试验方法 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T 13384 机电产品包装通用技术条件 GB/T 14436 工业产品保证文件总则 GB50497—2009 建筑基坑工程监测技术规范
术语和定义
3
下列术语和定义适用于本文件。
3.1
滑动式岩土测斜仪 portablegeotechnical inclinometer 用于测量岩土体内部、建筑物等垂直或水平位移的便携式仪器，也称活动式测斜仪。
3.2
导轮轴距 wheelbase 测头上、下两导轮间的距离，一般为500mm，通常作为测量间距。
3.3
A向 A-direction 沿导轮平面的倾斜方向。与预计倾斜方向一致的方向定义为A0向，与预计倾斜方向相反的方向定
义为A180向。 3.4
B向B-direction 与A向所在平面正交的方向为B向（分B0向和B180向）。
1 JB/T12204—2015
3.5
极性polarity 测头倾斜方向和测头输出的正负读数关系。当测头向A0或B0方向倾斜时读数为正，当测头向A180
或B180方向倾斜时读数为负。 3.6
系统综合精度 total system accuracy 由各测点累计测量误差、测头在测斜管中放置深度误差以及测斜管导槽内杂质或测斜管破损等综合
决定的测量精度。该指标与滑动式岩土测斜仪和测斜管有关。利用满足技术要求且安装稳固的测斜管，经多次重复测量可得到系统综合精度。
4 型式与基本参数
4.1型式
滑动式岩土测斜仪分为垂直测斜仪和水平测斜仪，型式如图1所示。滑动式岩土测斜仪主要由测头，
电缆组件和测读仪等组成
苗 中 di
a
. C
说明： 1——测头： 2——电缆组件： 3—测读仪。
图1滑动式岩土测斜仪
a）测头一倾斜测量部件，由结构件、连接器和两对导轮组件组成（又称测杆、探头）。测头内部
装有精密传感器。测量时测头沿作为测量基准面的测斜管导槽平面滑动，通过测量不同深度测点相对于铅垂线之间的角度，进而计算出各测点之间的位移变化量。 工程测量需在测斜管中进行。通过电缆组件可拖动测头，使之沿测斜管预定的导槽滑动。测斜管带有导槽，测斜管与被测对象同步变形，为测头提供测量参考面。有关测斜管的选用信息参见附录A。
b) 电缆组件一一用于将测头和测读仪连接起来，由定标电缆和连接器组成。电缆组件一方面为测
头供电及作为测量数据传输的通路，另一方面作为测量的深度基准以及测头滑动的控制线缆。
2 JB/T12204—2015
c）测读仪一 一用于测量数据的采集和显示，也称读数仪。 4.2基本参数
滑动式岩土测斜仪的基本参数见表1的规定。
表1 测量范围及分辨力
测量范围
导轮轴距 500 mm
分辨力
4"(0.02mm/m)，8" (0.04mm/m)
15°~15°,-30° ～30°，-53°~53°
5 要求
5.1 外观 5.1.1 测头连接器、电缆组件连接器和测读仪连接器应干净无污物，连接可靠。 5.1.2 用肉眼观察，外观无明显的划伤，电缆组件外表无破损、无扭曲，深度标记清晰牢固。 5.1.3 测斜管导槽光滑平直，与测头导轮配合良好。 5.2 功能
测斜管安装理设在穿过预期可能发生位移区域的钻孔内，滑动式岩土测斜仪在有效测量范围内应正确显示垂直或水平位移量，测读仪的显示数值清晰可见。相关位移计算原理参见附录B。 5.3性能 5.3.1极性 5.3.1.1垂直测斜仪极性
双轴测头能同时测量A向和B向（单轴测头只测量A向）的倾斜。垂直测斜仪极性如图2所示。
-
电缆组件
A0
与电缆组件相连接的连接器 ③上导轮中的高轮(A0向）
预期的倾斜方向
测斜管
上导轮中的低轮(A180向）
V
B180 W
BO
顶部
③下导轮中的高轮
下导轮中的低轮
-
A180
图2 垂直测斜仪极性
3 JB/T12204—2015
测头按底部朝下放置，当测头朝A0或B0方向倾斜时，读数逐渐增大；当测头朝A180或B180方向倾斜时，读数逐渐变小。 5.3.1.2水平测斜仪极性
水平测斜仪极性如图3所示。测头水平放置，测头标识为“2”或“_”的一端作为基准，提升标识为“1”或“+”的一端时测斜仪输出显示为正。
?
?
图3水平测斜仪极性
5.3.2 零位偏差
零位偏差不应大于0.8mm/m。 5.3.3 3最大允许误差
最大允许误差不应超过土0.1%F·S. 注：F·S为满量程测值（下同)。
5.3.4重复性
重复性不应超过土0.05%F·S。 5.3.5 5系统综合精度
系统综合精度不应超过土4mm/15m。 注：测试用测斜管长度可采用15m、25m或30m，本标准选用15m。
5.3.6 连续工作时间
滑动式岩土测斜仪的连续工作时间不应少于8h。 5.3.7稳定性
在正常试验条件下，测斜仪静置不少于30天时，其性能应符合5.3.2～5.3.6的规定 5.3.8 电缆组件长度标识
电缆组件中的定标电缆做黄色和红色两种标记环，黄、红两种标记环相间，相邻两标记环间距为（500土2）mm，5000mm长度满足（5000土10）mm。标志所示距离从测头的两组导轮中心起记，标记环间距的奇数倍标志环为黄色，标记环间距的偶数倍标志环为红色
另外，在5000mm的整数倍标记环上加上电缆组件长度数字标识，
5.3.9 电缆组件抗拉性能
a）电缆组件芯线中应有加强芯线。电缆组件抗拉断力不小于1000N。 b）在100N的拉力作用下长度形变不大于0.5mm/m。
5.3.10 电缆组件电气要求
电缆组件连接器各端子之间、各端子与外壳之间绝缘电阻应大于50M2。
4 JB/T12204—2015
5.4 环境性能要求 5.4.1温度
温度要求如下： a）工作温度：-10℃～50℃； b）存放温度：-20℃60℃。
5.4.2 测头与电缆组件及其连接部分耐水压
测头与电缆组件及其连接部分耐水压不小于1MPa。 5.4.3 随机振动试验
在包装状态下，按包装箱标识状态正常放置。 试验时处于非工作状态，按表2的规定进行历时2h 的随机振动试验。试验后系统应能正常工作。
表2 随机振动PSD曲线数据表
频率Hz
功率谱密度g/Hz
1 3 4 8 12 30 40 60 100 200
0.000 018 0.03 0.03 0.003 5 0.008 0.003 0.007 5 0.000 7 0.000 5 0.000 025 0.58
加速度均方根 (grms)
5.4.4 恒定湿热试验
对系统进行恒定湿热试验（表3）后通电，系统应能正常工作。
表3 恒定湿热试验
恒定湿热试验严酷等级
温度相对湿度持续时间
(40±2)℃ (93±2) % 12 h
6 试验方法
6.1 试验条件及测试设备
试验条件除非另有规定，本标准规定的试验均在以下条件下进行：
6.1.1
5
