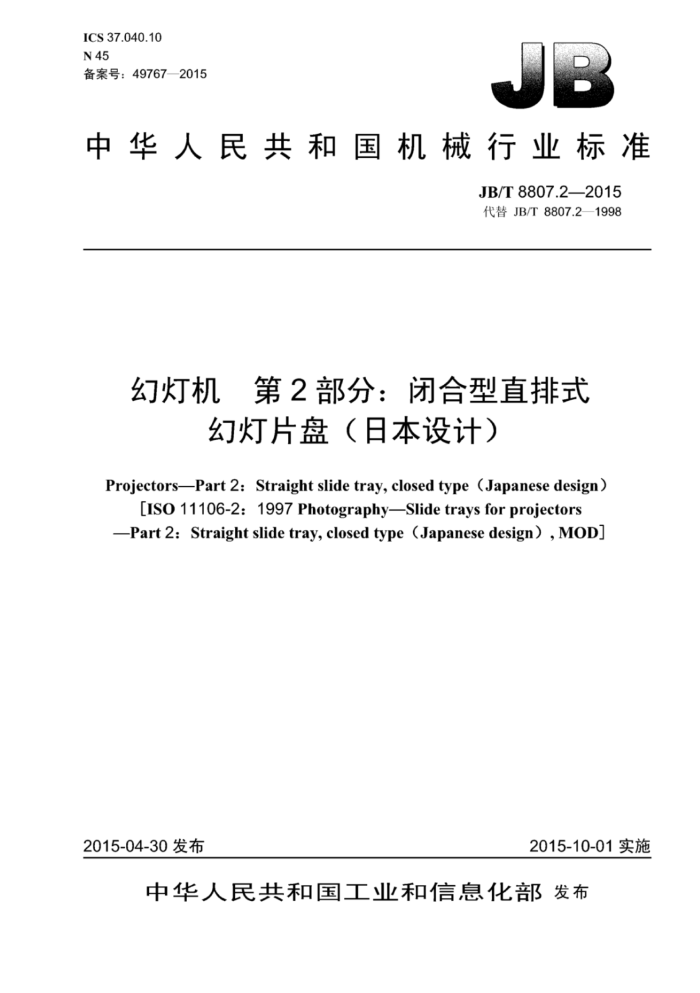

ICS37.040.10 N45 备案号：49767—2015
中华人民共和国机械行业标准
JB/T8807.2—2015 代替JB/T8807.21998
幻灯机　第2部分：闭合型直排式
幻灯片盘（日本设计）
Projectors-Part 2: Straight slide tray, closed type (Japanese design
[ISO 11106-2: 1997 Photography—Slide trays for projectors Part 2: Straight slide tray, closed type (Japanese design),MODJ
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T8807.2—2015
目 次
前言 1 范围. 2 规范性引用文件
容量 4. 尺寸. 4.1 齿条. 4.2 幻灯片腔 4.3 前视图 4.4 公差 5材料. 6产品标志参考文献
3
图1 齿条尺』 图2 幻灯片腔尺图3 幻灯片盘前视图 JB/T8807.2—2015
前言
B/T8807《幻灯机》分为两个部分：
第1部分：开型直排式幻灯片盘（欧洲设计）：第2部分：闭合型直排式幻灯片盘（日本设计）。
本部分为JB/T8807的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8807.2一1998《幻灯机用闭合型直排式幻灯片盘（日本设计）》，与JB/T8807.2一1998
相比主要技术变化如下：
修改了“规范性引用文件”中的引用标准。 本部分使用重新起草法修改采用ISO11106-2：1997《摄影投影用幻灯片盘 第2部分：闭合型直
排式幻灯片盘（日本设计）》。
本部分和ISO11106-2：1997的主要差异如下：
删除了国际标准的前言；修改了“范围”的陈述，删除了制定本标准目的的相关内容；将第2章“规范性引用文件”中的部分国际标准改为与之对应的国家标准。
本部分由中国机械工业联合会提出。 本部分由机械T业电影和电教机械标准化技术委员会（CMIFTC4）归口。 本部分起草单位：秦皇岛视听机械研究所、张家港市三星银屏器材有限公司、佛山市氏光电科技
有限公司心
本部分主要起草人：邓荣武、干焘骏、干宏伟、张文胜。 本部分所代替标准的历次版本发布情况为：
JB/T8807.21998。
II JB/T8807.2—2015
幻灯机第2部分：闭合型直排式
幻灯片盘（日本设计）
1范围
JB/T8807的本部分规定了用ISO1755规定标称尺寸为5cm×5cm幻灯片的闭合型直排式幻灯片盘（日本设计，容量为36片和50片）的关键尺寸。
这种形式的幻灯片盘从侧面置入幻灯机中，幻灯片则是从侧面推入幻灯机，当片盘插入幻灯机时，就不能将幻灯片从片盘中取出。
2规范性引用文件
下列文件对本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
ISO54：1977一般装备用和重型装备用圆柱齿轮模数和径节（Cylindricalgearsforgeneraland heavy engineering-Modules and diametral pitches)
ISO1622-1：1994塑料聚苯乙烯（PS）模压和挤压材料第1部分：标记系统和规范的基础 (Plastics-Polystyrene (PS) moulding and extrusion materials-Part l: Designation system and basis for specifications)
ISO2768-1：1989一般公差第1部分：未单独标注公差的线性尺寸和角度的公差（General tolerances -Part l: Tolerances for linear and angular dimensions without individual tolerance indications )
3容量
闭合型直排式幻灯片盘的装片容量应为36片或50片幻灯片。
4尺寸
4.1齿条
闭合型直排式幻灯片盘上齿条及齿条间的间隔尺如图1所示。 注：齿隙的累积误差，36容量时应为土0.2mm：50J容量时应为土0.3mm：齿条径节为16（见ISO54：1977）。
4.2幻灯片腔
闭合型直排式幻灯片盘中幻灯片腔相对于齿条的位置如图2所示。 注：基准面A为齿项和齿根的公共中线面。
4.3前视图
闭合型直排式幻灯片盘前视图的有关尺寸如图3所示。 4.4公差
图1图2和图3中未标注公差的尺寸的公差，应为ISO2768-1：1989规定的中等公差。
/ JB/T8807.2—2015
单位为毫米
5.0±0.1
5.0±0.1
片盘侧边
1.4±0.1
.7
10
R10
前进方向
导向助外侧导向助内侧
3.8±0.1
a）第一齿形状
5.0±0.1
片盘侧边
1.4±0.1
S0.01
“导向肋外侧导向肋内侧
3.8±0.1
b）中间齿形状
5.0±0.1
5.0±0.1 1.4±0.1
一片盘侧边
1.7
C
后退方向
导向助外侧
RL.O
3.8±0.1
导向肋内侧
c）最后齿形状
图1齿条尺寸
2 JB/T8807.22015
单位为毫米
红灯片腔壁
15.0±0.15.0±0.1
5.0±0.1,5.0±0.1
齿条
幻灯片腔底
导向助外侧
一幻灯片腔前壁
幻灯片腔后壁
0.25±0.1 3.5*8.2 0.154
0.25±0.1
3.5*82
3.5*82
3.5*82
图2幻灯片腔尺寸
单位为毫米
54.5-83
51.0
11.5
R10.0
0.2
8.0
n
L
O'EE 8 10F0
3.8
195
幻灯片腔底
幻灯片盘侧边
85
21
导向肋外侧
0
18-1
R10.0
5.0 7.4 ±0.1
导向肋内侧
3.5
12.6
55.5 -0.15
0.2
图3幻灯片盘前视图
3 JB/T8807.2—2015
材料
5
生产厂家可选择符合ISO1622-1：1994规定的，诸如PS、Mac2、085-20等型号的聚苯乙烯塑料模压材料或具有相同耐热性能的其他模压材料。
产品标志
门
容量为36片的5cm×5cm幻灯片用，闭合型直排式幻灯片盘应标记为：
闭合型直排式幻灯片盘JB/T8807.2-5×5-36
容量为50片的5cm×5cm幻灯片用，闭合型直排式幻灯片盘应标记为
闭合型直排式幻灯片盘 JB/T8807.2-5X5-50
4 JB/T8807.22015
参考文献
[1] ISO 1622-2: 1995 Plastics-Polystyrene (PS) moulding and extrusion materials-Part 2: Preparation of test specimens and determination of properties.
[2]ISO11106-1:1997 7 PhotographySlide trays for projectors-Part l: Straight slide tray, open type (Europeandesign).
