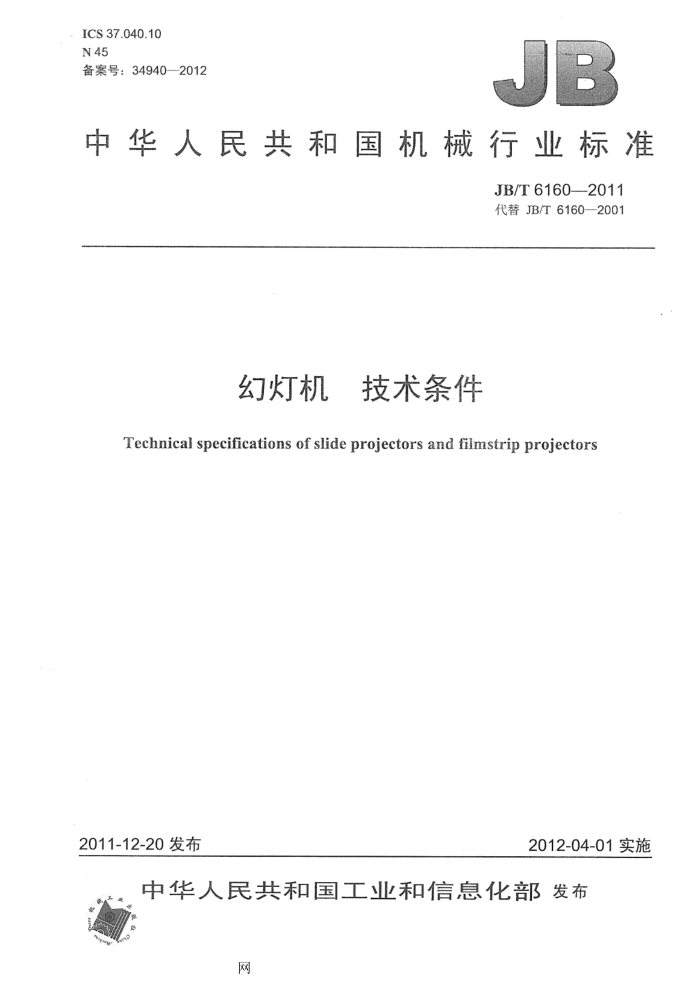

ICS 37.040.10 N45 备案号：34940—2012
中华人民共和国机械行业标准
JB/T6160--2011 代替JB/T6160--2001
幻灯机# 技术条件
Technical specifications of slide projectors and filmstrip projectors
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T6160--2011
目 次
前言 1范围.. 2规范性引用文件 3术语和定义 4技术要求
T
4.1 配合尺寸. 4.2 有效光通量， 4.3 照度均匀度.. 4.4 分辨率 4.5 画面畸变率 4.6 放映仰角调节范围 4.7 直射光线. 4.8 机械噪声， 4.9 片门温升. 4.10 幻灯机安全性能 4.11 电压波动范围 4.12 使用环境温度范围 4.13 连续工作时间 4.14 外观 5试验方法 5.1 配合尺寸 5.2 有效光通量和照度均匀度 5.3 分辨率 5.4 画面畸变率 5.5 放映仰角. 5.6 直射光线， 5.7 机械噪声， 5.8 片门温升 5.9 电压波动范围. 5.10 使用环境温度范围 5.11 连续工作时间. 5.12 幻灯机安全性能 5.13 外观 6检验规则... 6.1出厂检验 6.2型式检验， 7标志、包装、运输、贮存 7.1标志.. 7.2包装.... 7.3运输、贮存
1
网 JB/T6160--2011
前 創言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T6160--2001《幻灯机技术条件》，与JB/T6160--2001相比主要技术变化如下：
修改了规范性引用文件、技术要求、试验方法及标志、包装、运输和贮存。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：广州美视晶莹银幕有限公司。 本标准主要起草人：邓荣武、于国辉、梁思建。 本标准所代替标准的历次版本发布情况为：
-ZBY112--1982; JB/T6160-1992.JB/T6160—2001。
II
网 JB/T6160--2011
幻灯机技术条件
1范围
本标准规定了直排式和圆盘式普通幻灯机、片卷式幻灯机的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于放映5×5幻灯片及135幻灯片卷的幻灯机。 本标准不适用于其他规格及特殊用途的幻灯机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4706.43--2005家用和类似用途电器的安全投影仪和类似用途器具的特殊要求 GB/T13384机电产品包装通用技术条件 GB/T19895.1-2005室内放映幻灯、投影放映设备银幕照度的测定方法 GB/T21112幻灯片尺寸 GB/T22138-2008幻灯机画面区温升玻璃夹层幻灯试验片测试方法 JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
幻灯机slideprojector 放映幻灯片或幻灯片卷的光学装置。
3.2
36×24幻灯机36×24slideprojector 放映画面尺寸为36mm×24mm的5×5幻灯片及幻灯片卷的幻灯机。
3.3
幻灯片slide 一个由画面载体（胶片或玻璃）和具有安装、遮幅及保护功能的片框组成的完整组件。它借助透射
光进行光学放映。 3.4
5×5幻灯片5×5slide 幻灯片框外形尺寸为5cm×5cm的幻灯片。
3.5
135幻灯片卷135filmstrip 一条用于幻灯放映、带有一系列135照相画幅即双画幅素材的35mm胶片。
3.6
幻灯画面检验板 test target for slide projector 用于检查幻灯机图像放映质量的专用幻灯片。
1
网 JB/T6160-2011
4技术要求 4.1配合尺寸 4.1.1本标准适用于符合GB/T21112中的5×5幻灯片和135幻灯片卷，具体尺寸见表1。
4.1.2镜头座配合直径为$42.5+g.039mm。
表1
尺寸高 mm 50.0*0.
种类
宽 mm 50.0*.6
厚度 mm 1.0~3.2
5×5幻灯片 135幻灯片卷
具有标准正片片孔的35mm胶片
4.2有效光通量
有效光通量见表2。
表2
灯泡额定功率W
有效光通量 lm
150 200 250 300 500
≥380 ≥470 ≥540 ≥600 ≥1000
4.3照度均匀度
不小于55%。 4.4分辨率
中心视场不低于50线对/mm，0.7视场不低于20线对/mm。 4.5画面畸变率
不大于2%。 4.6放映仰角调节范围
不小于10°。 4.7直射光线
除镜头前方外，机外应看不到放映灯泡直射光线。 4.87 机械噪声
般放映时不大于55dB，调焦或换片时不大于60dB。
4.9 片门温升
不大于25K。 4.10幻灯机安全性能
应符合GB4706.43—2005第16章的要求。 4.11电压波动范围
幻灯机在50Hz交流电供电时，电源电压相对于额定值的偏差在土10%范围内应能正常工作。 4.12使用环境温度范围
幻灯机在-10℃～40℃环境温度里应能正常工作。
2
网 JB/T61602011
5.5放映仰角
置幻灯机于一平台上，调节幻灯机自身调节机构，使放映仰角达最大，此时用量角器量取幻灯机底面与平台面之间的角度。 5.6直射光线
目视观察。 5.7机械噪声
将幻灯机置于刚性基础上，装上幻灯片按正常放映和换片放映操作。用声级计（A计权）在距幻灯机镜头水平前方1.5m处测量。测量条件应符合：
a）环境应符合自由声场条件，即在距幻灯机0.75m处与1.5m处所测得的噪声值之差应在4dB~
6dB之内; b）环境噪声应比总噪声低10dB以上。
5.8片门温升
按GB/T22138-2008的方法进行。 5.9电压波动范围 5.9.1电源电压调到与额定值偏差为十10%的条件下开机，机器应能正常工作。试验2次，每次试验和间隔时间不小于5min 5.9.2电源电压调到与额定值偏差为-10%的条件下开机，机器处在负荷最大时应能正常启动工作。试验3次，每次试验问隔时间不小于5min；每次试验操作10次，问隔时间不小于5s。 5.10使用环境温度范围 5.10.1高温试验：机器在40℃环境中存放2h后，在原条件下开机放映，操作30min工作应正常。 5.10.2低温试验：机器在-10℃环境中存放2h后，在原条件下开机放映，操作10min工作应正常。 5.11连续工作时间
在温度为（20土5）℃、相对湿度为70%～80%环境下，机器装上合格的5×5幻灯片，在正常电压波动范围之内，开机工作，约每隔7s换片次，连续工作4h不得发生卡片等故障。 5.12幻灯机安全性能
按照GB4706.43-2005中第16章要求的试验方法进行试验。 5.13外观
目视检验。 6检验规则 6.1出厂检验
对于已定型生产的幻灯机，均应进行出厂检验，检验项目为4.2、4.3、4.4、4.10、4.14。 6.2型式检验
有下列情况之一时，应进行型式检验： a）新产品的定型鉴定； b）企业定期周期性自我检查： c）国家质量监督机构提出进行质量监督抽查检验； d）产品上等级时。
7标志、包装、运输、贮存 7.1标志
幻灯机上应含有下列内容的标志： a）产品名称、型号、规格、编号、生产日期：
4
网 JB/T6160--2011
b）制造厂名、商标； c）额定电压，单位为伏（V）； d）频率，单位为赫（Hz)； e）额定输入功率，单位为瓦（W）。
7.2包装
包装应符合GB/T13384的规定。 7.3 运输、购存 7.3.1 幻灯机运输、 贮存的基本环境条件如表3所示。
表3
额定值
序号 1 2 3 4 5
基本环境条件
运输 40 -25 95 100 11 250
贮存 40 5 75
高温℃ 低温℃
相对湿度（25℃）%
加速度m/s2 脉冲持续时间 ms 自由跌落高度mm
撞
跌落
7.3.2 幻灯机运输、贮存的试验方法应符合JB/T9329的规定。
