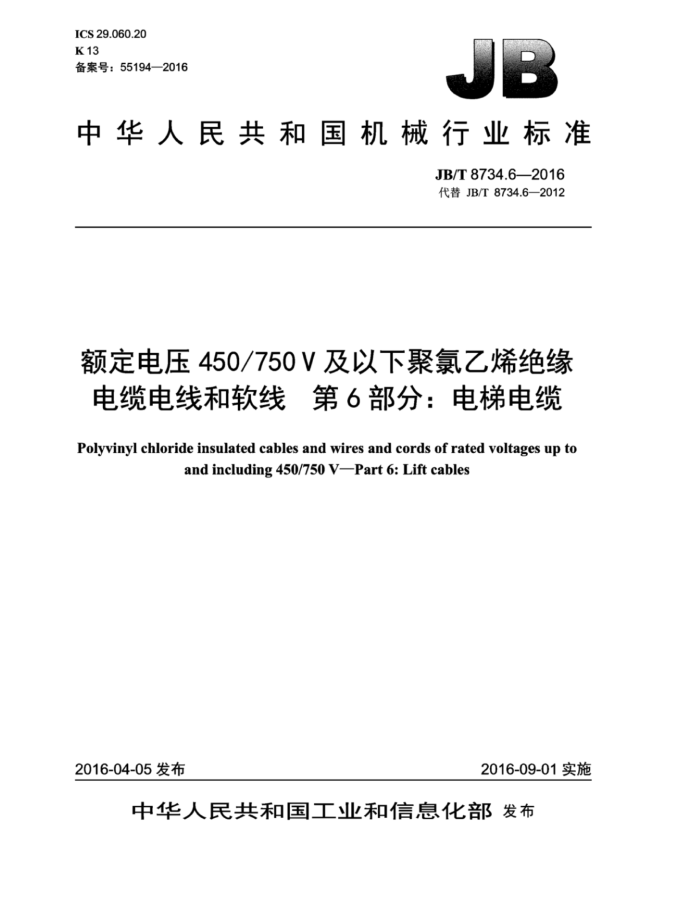

ICS29.060.20 K13 备案号：55194—2016
中华人民共和国机械行业标准
JB/T8734.62016 代替JB/T8734.6—2012
额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第6部分：电梯电缆
Polyvinyl chloride insulated cables and wires and cords of rated voltages up to
and including 450/750 V-Part 6:Lift cables
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第6部分：电梯电缆
JB/T8734.6-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.75印张+23千字
2016年9月第1版第1次印刷
定价：15.00元
事
书号：15111：13952 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8734.62016
目 次
1
前言 1 范围
规范性引用文件 3 使用特性 4 型号 5 规格 6 技术要求. 6.1 总则.. 6.2 导体. 6.3 绝缘. 6.4 绝缘线芯识别 6.5 绝缘线芯、中间填芯、通信单元、填充（若有）的绞合 6.6 绝缘线芯单元、绝缘线芯绞合单元［含中间填芯、通信单元、填充（若有）及承拉元件（若有）的
2
#3
排列 6.7 屏蔽. 6.8 护套 6.9 承拉元件（若有）的抗拉强度 1
十
检验
图1 电缆断面图图2 有分隔层的扁型电梯电缆图3 无分隔层扁型电梯电缆
6
表1 型号和名称. 表2电梯电缆导体标称截面积和芯数表3电梯电缆导体标称截面积、绝缘厚度及绝缘电阻表4TVVB电缆线芯组间距及护套厚度表.5电缆试验项目. JB/T8734.6—2016
3.324芯及以下电梯电缆的使用范围（使用导则）应符合GB/T5023.6一2006中3.5的规定：25芯及以上电梯电缆预定用于自由悬挂长度不超过80m及移动速度不超过4m/s的电梯和升降机。电缆使用范围超过上述限制时，应由供需双方协商解决。
4型号
电梯电缆的型号和名称见表1。
表1型号和名称
型号 TVVB
名称
主要用途电梯随行用电缆
铜芯聚氧乙烯绝缘聚氧乙烯护套扁形电梯电缆
5规格
电梯电缆规格见表2。
表2电梯电缆导体标称截面积和芯数
额定电压 导体标称截面积
型号
芯数 3芯～60芯 3芯～24芯 绝缘厚度应符合GB/T5023.6—2006中表4的规定 25芯~60芯
要求
V
mm2 0.5 0.75和1.0
绝缘厚度应符合表3的规定
TVVB 300/500
绝缘厚度应符合表3的规定
注1：允许不同功能的线芯组合或允许选用其他芯数或更多芯数的电缆结构，但应从结构上保持扁形电梯电缆的
结构相对平衡。
注2：电梯电缆的通信单元及其他元件表示方法由供需双方协商确定。电梯电缆的芯数在计数时，不包含通信单
元中的线芯和其他元件。
6技术要求
6.1总则
电梯电缆除应符合本部分规定的技术要求外，还应符合JB/T8734.1一2016的规定。若JB/T8734.1-
2016与本部分有不一致，以本部分为准。 6.2导体
芯数：3芯～60芯。 导体截面积和芯数的组合见本部分表2的规定。 20℃时导体电阻最大值应符合GB/T3956一2008中第5类导体的规定。
6.3绝缘
挤包在每根导体上的绝缘应是PVC/D型聚氯乙烯混合物。绝缘厚度应符合表3的规定，在任一点的绝缘厚度可小于规定值，但不应小于规定值的90%-0.1mme
绝缘电阻应符合表3的规定。
2
