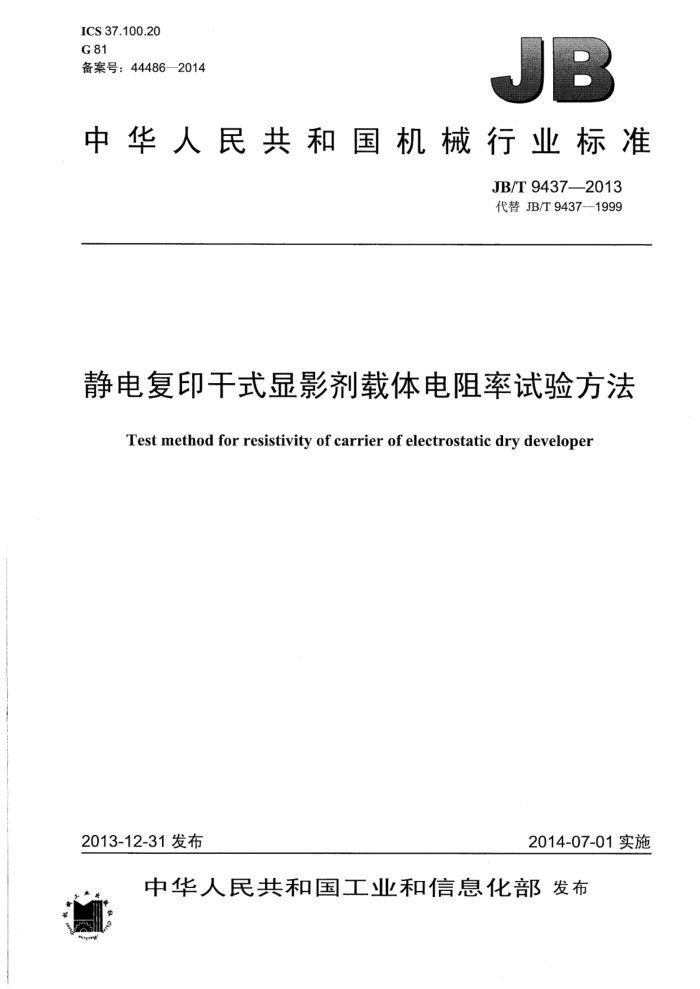

ICS 37.100.20 G81 备案号：44486—2014
中华人民共和国机械行业标准
JB/T9437-—2013 代替JB/T9437-1999
静电复印干式显影剂载体电阻率试验方法
Test method for resistivity of carrier of electrostatic dry developer
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T9437--2013
目 次
前言 1范围.
E
术语和定义， 3 原理 4 试验环境条件 5试验仪器. 5..电极... 5.2 高阻计.. 5.3刮板及毛刷 6试样
2
试验步骤 8 试验结果. 9 试验报告图1上电极. 图2下电极.. 图3上电极帽.. 图4试样环图5 试样与电极配置图
7 JB/T9437--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9437--1999《静电复印干式显影剂载体电阻率试验方法》，与JB/T9437—1999相比
主要技术变化如下：
修改了标准的中文名称；修改了试验装置的结构图（见图3、图5，1999年版的图3、图5）：修改了试验环境条件（见第4章，1999年版的第4章）；修改了试样”和“测量仪器”章节的顺序（见第5章、7.4，1999年版的7.4）；合并了部分章节（见第8章，1999年版的第8章。第9章）；修改了试验结果中计算方法的描述（见8.2，1999年版的9.1）；修改了试验报告的内容（见第9章，1999年版的第10章）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：国家办公设备及耗材质量监督检验中心、武汉宝特龙信息科技有限公司、广州市
科密化学有限公司、无锡佳腾磁性粉有限公司、湖北鼎龙化学股份有限公司、珠海天威飞马打印耗材有限公司、天津市中环天佳电子有限公司、富美科技集团有限公司、柯尼卡美能达（中国）投资有限公司、 理光图像技术（上海）有限公司深圳分公司、上海富士施乐有限公司、夏普办公设备（常熟）有限公司、 东芝泰格信息系统（深圳）有限公司。
本标准主要起草人：马燕、梁友华、明盛平、周学良、鲁丽平、张希平、姜真、王跃文、陈挺、刘生应、仇相如、陈维益、陈颂昌。
本标准所代替标准的历次版本发布情况为：
ZB N40 002—1988; JB/T9437—1999。
II JB/T9437—2013
静电复印干式显影剂载体电阻率试验方法
1范围
本标准规定了静电复印干式显影剂载体电阻率的试验方法。 本标准适用于静电复印干式双组分显影剂载体（以下简称载体）的体积电阻和体积电阻率的测定。
2术语和定义
下列术语和定义适用于本文件。
2.1
体积电阻volumeresistance 施加于一定厚度试样上的直流电压与电极间体积传导电流之比，单位为欧（Q）。
2.2
体积电阻率volumeresistivity 试样的体积电流方向的直流电场强度与该处电流密度之比，单位为欧厘米（Q·cm）。
3原理
本方法是对一定厚度的载体试样施加直流电压，用高阻计测量垂直于试样表面的体积电阻，计算体积电阻率。
4试验环境条件
温度：18℃～28℃；相对湿度：40%RH～60%RH。
5试验仪器 5.1电极 5.1.1采用上下两电极系统，上电极为测量电极，下电极为高压电极。试样与上、下电极相接触，上电极及电极帽对试样的接触压强以980Pa计算。 5.1.2上、下电极、上电极帽、试样环的尺寸如图1～图4，单位为毫米（mm）。 5.1.3 电极用不锈钢制成，上电极帽和试样环用聚四氟乙烯制成。 5.1.4 试样环与电极间的配置，如图5所示。上下电极同心。
尺寸单位为毫米公差单位为微米
尺寸单位为毫米公差单位为微米
$80±0.1
@92
M4T5
M4F5
1
O
：
订0
图1上电极
图2下电极
1 JB/T9437--2013
尺寸单位为毫米公差单位为微米
$92
尺寸单位为毫米公差单位为微米
$80±8.1
01
Φ92 $81±0.1
A
A 31
C
图4试样环
图3 上电极帽
接线柱上电极帽上电极试样环试样下电极
接线柱
图5试样与电极配置图
5.2高阻计 5.2.1可测电阻在1014Q以上。 5.2.2测量误差不大于土20%。 5.2.3测量试样及测量导线应具有良好的屏蔽，测量导线的绝缘电阻应不小于1013Q。 5.2.4 零点漂移每小时不大于全标尺的4%。 5.3刮板及毛刷
刮板：·为15cm长的非磁性平板尺，用于刮平试样。 毛刷：刷毛宽约1cm，清理试样用。
6试样 6.11 试验用试样应取自同一批号。 6.2 试样用量应不小于100cm3。 6.3试样经混合均匀，分成三份，并在试验环境条件下稳定应不小于30min。 7 试验步骤 7.1取一份试样放在容量为50mL的烧杯中，距试样环高不超过5cm处将试样轻轻倒在试样环中，稍过量、勿振动。用刮板刮平。 2 中华人民共和国
