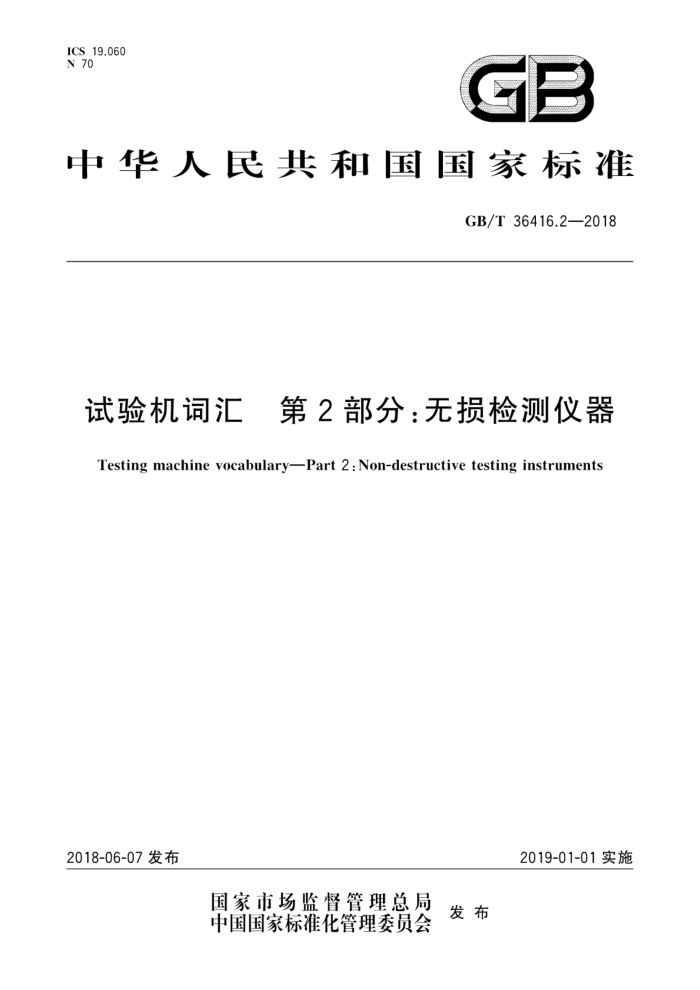

ICS 19.060 N 70
GB
中华人民共和国国家标准
GB/T36416.2—2018
试验机词汇 第2部分：无损检测仪器
Testing machine vocabulary-Part 2 : Non-destructive testing instruments
2018-06-07发布
2019-01-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 36416.2—2018
目 次
前言范围
基本概念渗透检测磁粉检测电磁检测· 超声检测· 声发射检测射线检测泄漏检测
2 3 4.
10 16 31
b
37
8
46 48 50
M
10 红外检测
中子检测参考文献索引
11
52
53 GB/T 36416.2—2018
前言
GB/T36416《试验机词汇》分为如下3个部分：
第1部分：材料试验机；一第2部分：无损检测仪器；
第3部分：振动发生器系统与冲击机。 本部分为GB/T36416的第2部分。 本部分按照GB/T1.1一 -2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122）归口。 本部分起草单位：中机试验装备股份有限公司、爱德森（厦门）电子有限公司、广州大学、苏州市华测
检测技术有限公司，辽宁仪表研究所有限责任公司。
本部分主要起草人：刘智力、林俊明、徐忠根，陈洪程、朱平、于志军。
I GB/T36416.2—2018
试验机词汇 第2部分：无损检测仪器
1范围
GB/T36416的本部分界定了无损检测仪器的基本概念、产品名称性能参数，零部件，附件和材粒
中常用的术语及其定义
本部分适用于无损检测仪器，供制定相关标准、编译出版各种有关书籍和文献以及国内、外各种形式的技术交流使用。
2基本概念
2.1
无损检测与评价non-destructivetestingandevaluating NDT 不破坏检测对象的实用性和可用性，检查和（或）评价其表面及内部的各种缺陷、完整性和构成，并
测量其某些物理性能和几何特性的检测技术。 2.2
无损检测仪器 non-destructive testing instrument 以电磁、超声、射线等各种物理学原理为基础而设计的，用于无损检测的仪器。目前广泛使用的有
磁粉探伤机、涡流检测仪、超声检测仪、超声测厚仪、射线探伤机、红外检测仪、泄漏检测仪、中子检测仪声发射检测仪以及电磁和声学综合检测仪器等。 2.3
集成无损检测仪 combined non-destructive test 能以两种或两种以上无损检测技术和方法同时或分时进行检测的一体化仪器。
3渗透检测
3.1基本术语
3.1.1
润湿作用 wetting action 液体向固体表面扩展或附着的能力。
3.1.2
毛细厂管作用 capillary action 在渗透探伤中，表面开口的微小缺陷（如裂纹和缝隙等）类似于毛细管，渗透液由于表面张力和附着
力的作用而渗人此类缺陷的现象。 3.1.3
渗出bleed out 渗透剂从不连续内出来。 ［GB/T12604.3—2013/ISO12706:2009定义2.2
1 GB/T36416.2—2018
3.1.4
吸出blotting 显像剂将渗透液从缺陷吸至表面加速显影的作用。
3.1.5
背景background 去除多余渗透剂后，荧光渗透剂或着色渗透剂残留在工件表面上的程度。 ［GB/T12604.3—2013/ISO12706:2009定义2.1
3.1.6
对比度contrast 显示后的缺陷迹痕的可见性与背景的可见性（亮度或颜色）相比的差异程度。
3.1.7
渗透检测 penetrant testing 渗透探伤penetrantflaw detection 一种典型的无损检测，包括渗透、多余渗透剂的去除，显像等过程，为了在表面开口不连续处形成可
见的显示。
LGB/T12604.32013/ISO12706.2009.定义2.20
3.1.8
着色渗透检测dye-penetranttesting 采用着色渗透液，在可见光线照射下观察缺陷的指示迹痕的渗透探伤。根据渗透剂的性质分为水
洗性着色渗透探伤法、后乳化性着色渗透探伤法、溶剂去除性着色渗透探伤法。 3.1.9
荧光渗透检测 fluorescent penetrant testing 采用荧光渗透液，在紫外线照射下通过激发出的荧光观察缺陷迹痕的渗透探伤。根据渗透剂的性
质分为水洗性荧光渗透探伤法、后乳化性荧光渗透探伤法，溶剂去除性荧光渗透探伤法。 3.1.10
黑光black light 紫外线ultraviolet radiation <渗透检测、磁粉检测>波长为320nm～400nm（3200A～4000A）的紫外线，即UV-A
3.1.11
显示indication 从缺陷中渗出足够数量的渗透液所形成的能表示缺陷存在的迹痕。
3.2检测设备
3.2.1
渗透检测装置penetranttesting unit 在渗透探伤试验中使用的设备。通常由渗透装置、乳化装置，显示装置，清洗装置及干燥装置等构
成。在荧光渗透探伤中除使用上述装置外，还配有黑光灯及暗室。 3.2.2
黑光灯 black light lamp 紫外线灯ultraviolet radiation lamp 在荧光渗透探伤或磁粉探伤中，发射黑光的装置。一般由带滤光片的高压水银石英灯和控制器等
组成。
2 GB/T36416.2—2018
3.2.3
黑光滤光片blacklightfilter 紫外线滤光片ultravioletradiation filter 能透过近紫外线辐射，同时吸收其他波长辐射的滤光器件。
3.2.4
预清洗装置 precleaning unit 渗透检测前，清洗和干燥被检试件的设备。一般由除油装置、溶剂清洗槽、冲洗喷枪等组成。
3.2.5
除油装置 degreasing unit 盛放除油液并具有除油功能的装置。通常底部装有加热器，上部装有蛇形管冷凝器及支撑试件的
格栅等。 3.2.6
渗透装置 penetrating unit 装酒渗透液的装置。通常由滴落台及支撑试件用的格栅等组成
3.2.7
乳化装置 f emulsifier unit 装酒乳化液的装置。通常由不锈钢板或铝合金板制作，底部装有格栅和排液孔。
3.2.8
清洗装置 washing unit 冲洗被检试件的装置。通常由喷头、水压调节、水温调节、流量调节等部分构成，并配有压力计、温
度计等。 3.2.9
干燥箱drying oven 为加速冲洗水和水质显示剂等蒸发的速度所用的烘箱。通常带有恒温控制装置的空气循环箱。
3.2.10
静电喷洒装置electrostatic sprayingdevice 采用静电喷涂法所用的设备。一般包括静电发生器、粉末漏斗柜、高压空气泵、渗透液喷枪、显示剂
喷枪等部分。 3.2.11
喷涂器sprayer 一种密闭的压力容器。里面装有渗透探伤剂和气雾剂，通常是在液态时装人，常温下气化，形成气
压喷雾。 3.3附件及材料 3.3.1
渗透检测剂penetrant testing agent 在渗透探伤中所要求的一完整系列的渗透探伤材料的总称。包括渗透剂、乳化剂、清洗剂、显像
剂等。 3.3.2
载液vehicle 《渗透检测、磁粉检测>能溶解或悬浮渗透探伤剂的水质或非水质液体。
3 GB/T36416.2—2018
3.3.3
渗透剂 penetrant 用于施加到工件表面上的液体，该液体具有能够进人不连续内而且对多余部分去除后仍能保留在
不连续内可检测的性能。分为水洗型渗透剂、后乳化型渗透剂、溶剂去除型渗透剂 3.3.4
荧光渗透剂fluorescent penetrant 在UA-A辐射下激发出荧光的渗透剂。 ［GB/T12604.3—2013/ISO12706:2009定义2.13
3.3.5
着色渗透剂dye penetrant 有染料（一般为红色）的液体，在普通光线下可观察的渗透剂。
3.3.6
两用渗透剂dual purpose penetrant 给出的显示既能在可见光下又能在UV-A辐射下进行观察的渗透剂。 ［GB/T12604.3—2013/ISO12706:2009.定义2.7
3.3.7
水洗型渗透剂 water washable penetrant 用水可直接去除的渗透剂。 ［GB/T12604.3—2013/ISO12706.2009定义2.37]
3.3.8
后乳化型渗透剂post emulsifiablepenetrant 需加乳化剂才可水洗的渗透剂。属于油基型渗透剂，分为后乳化型荧光渗透剂，后乳化型着色渗
透剂。 3.3.9
溶剂去除型渗透剂 solvent removable penetrant 用适宜的溶剂去除被检表面多余的渗透剂。
3.3.10
乳化剂emulsifier 使后乳化型渗透剂变成可水洗的产品。 ［GB/T12604.3—2013/ISO12706:2009定义2.10]
3.3.11
亲水型乳化剂hydrophilic emulsifier 可用水稀释的去除剂。
3.3.12
亲油型乳化剂 1 lipophilic emulsifier 油基型乳化剂。
3.3.13
清洗剂detergent remover 能溶解渗透液的挥发性溶剂，用以去除被检工件表面上多余的渗透剂。
3.3.14
显像剂developer 具有充分吸出不连续内渗透剂的性能，以便更易观察渗透剂的产品。
4
