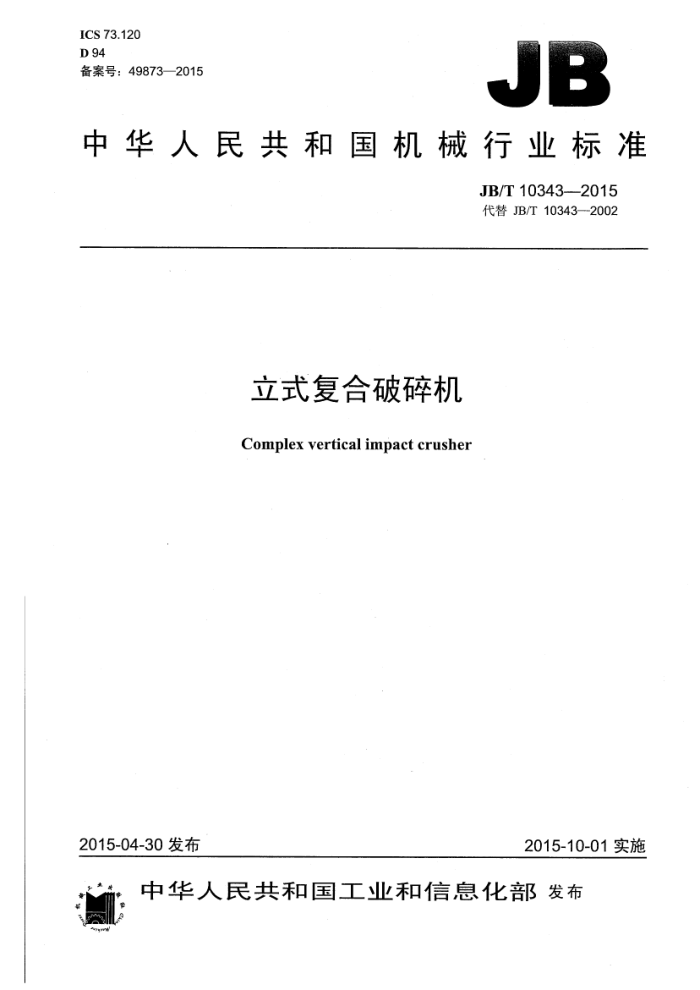

ICS 73.120 D 94 备案号：49873—2015
B
中华人民共和国机械行业标准
JB/T 10343--2015 代替 JB/T 10343—-2002
立式复合破碎机 Complex vertical impact crusher
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准立式复合破碎机 JB/T 10343--2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12752 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 10343--2015
目
次
前言 1 范围 2 规范性引用文件
-
型式与基本参数技术要求..
3 4
4.1 基本要求.. 4.2 外观要求. 4.3 零件要求 4.4 整机要求. 4.5 空负荷运转要求 4.6 成套性，５试验方法 6 检验规则. 6.1 检验分类. 6.2 出厂检验.…. 6.3 型式检验.. 7标志、包装、运输和贮存
.......
.......................... ...........................
o..
.........
.............. JB/T 10343—2015
前 言
本标准按照GB/T 1.1--2009给出的规则起草。 本标准代替JB/T10343—2002《立式复合破碎机》，与JB/T10343—2002相比主要技术变化如下：
扩大了标准的适用范围; -将图1的结构型式改为三级转子的直通破碎腔; -调整了电动机功率，提高转速并加大了转速范围； -取消了质量保证；
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：洛阳大华重型机械有限公司。 本标准主要起草人：沈俊萍、刘宁、郭明。 本标准所代替标准的历次版本发布情况为：
-JB/T 10343--2002 。
II JB/T 10343-2015
立式复合破碎机
1范围
本标准规定了立式复合破碎机的型式与基本参数、技术要求、试验方法、检测规则、标志、包装、 运输和贮存。
本标准适用于破碎抗压强度在200MPa以下物料的立式复合破碎机（以下简称破碎机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB5083生产设备安全卫生设计总则 GB/T 5680 奥氏体锰钢铸件 GB/T 8263: 抗磨白口铸铁件 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 JB/T5000.3—2007重型机械通用技术条件　第3部分：焊接件 JB/T5000.12一2007　重型机械通用技术条件第12部分：涂装 JB/T 5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损检测
3．型式与基本参数
3.1破碎机的型式为立式多级转子破碎机，如图1所示，该图不确定破碎机具体结构。
图 JB/T 10343-2015
4.3.5主轴采用超声检测，应符合JB/T5000.15一2007中V级的规定。 4.4整机要求 4.4.1盘车试验时，转子转动应灵活、平稳，不应有卡阻、撞击等异常现象，锤头与反击板间应有合适的间隙。 4.4.2总装前，多级转子的转子体应分别进行静平衡试验，其平衡精度应符合GB/T9239.1-2006中 G16 的规定。 4.4.3对称位置上的锤头重量差不应大于0.1kg. 4.4.4破碎机的接合部位应严实密封，不应泄漏粉尘。 4.5空负荷运转要求 4.5.1破碎机筒体不应有剧烈振动，其最上部的双振幅不应大于0.5mm。 4.5.2轴承温升不应超过45℃，轴承最高工作温度不应超过90℃。 4.5.3空负荷运行时，整机噪声不应超过85dB（A）。 4.5.4破碎机连续运转时间不应少于2h，且轴承温度达到稳定0.5h后，方能结束试运转。 4.6成套性 4.6.1破碎机成套供货范围包括主机、传动部、出料斗、干油泵、地脚螺栓等。 4.6.2破碎机随机技术文件应包括合格证明书、使用说明书、装箱清单、外形基础图、易损件目录。
5试验方法
5.1 用手动盘车的方法来检验转子部件的灵活性，不应有卡阻现象。 5.2转子静平衡试验方法应符合GB/T9239.1的规定。 5.3主轴应用超声检测，其方法应符合JB/T5000.15的规定， 5.4滚动轴承温度测试采用温度计插入轴承座的油孔中进行，每隔0.5h测量1次，直到温度稳定为止。 5.5用测振仪测量筒体的双振幅。 5.6用声级计按GB/T3768的规定测量噪声。 5.7破碎机接合部位密封性试验采用机内装入不少于10块红砖进行破碎，接合处应不漏灰。 5.8技术要求中未规定的试验方法，可以用通用量具测量、目测、听觉、手感和对比等常规方法进行。 5.9处理能力可用连续作业时按时间折算法测定，即将一段时间（累计时间不少于0.5h）内的全部破碎物料进行计量，折算成小时处理能力。 5.10出料粒度可用标准筛的筛组进行筛分。
6检验规则
6.1检验分类
检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台破碎机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2 出厂检验在制造厂进行，检验项目为4.1～4.3、4.4.1～4.4.3、4.5～4.6、7.1～7.4。
3 L
ruc
JB/T 10343--2015
6.3型式检验 6.3.1有下列情况之一时，应进行型式检验：
Cvcur
a）新产品试制定型鉴定或老产品转厂生产； b）正式生产后，产品结构、材料、工艺有较大改变，可能影响产品性能； c）正常生产后的定期检验； d）长期停产后恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督检验机构提出型式检验要求。
6.3.2＇型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽样进行复检，若仍不合格则判定该批产品不合格。
7标志、包装、运输和贮存
7.1破碎机应在明显的部位上固定产品标牌，其型式和尺寸应符合GB/T13306的规定，标牌上的内容应包括：
a）产品型号和名称； b）主要技术参数； c）产品执行标准编号； d）制造厂名称及地址； e）出厂编号、制造日期。
7.2破碎机包装要求应符合GB/T13384的规定，并应符合陆路或水路运输要求。 7.3破碎机每件包装箱的储运图示标志应符合GB/T191的规定，其内容应包括：
a）收货站及收货单位名称； b）发货站及发货单位名称； c）合同号、产品名称及型号； d）毛重、净重、箱号及外形尺寸； e）储运图示标志及起吊作业标记。
7.4·.破碎机存放期间，应定期检查以防止锈蚀，电气设备应有必要的防潮措施。
版权专有侵权必究
*
书号：15111·12752 定价： 12.00元
JB/T10343-2015
