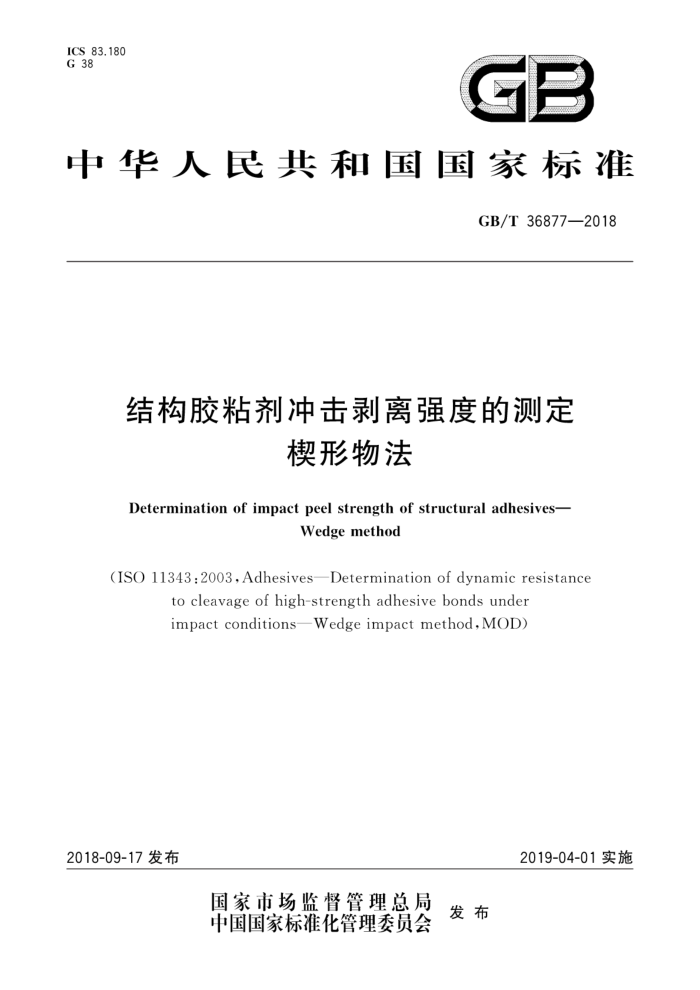

ICS 83.180 G 38
GB
中华人民共和国国家标准
GB/T368772018
结构胶粘剂冲击剥离强度的测定
楔形物法
Determination of impact peel strength of structural adhesives-
Wedge method
(ISO11343:2003,Adhesives—Determination of dynamicresistance
tocleavageofhigh-strengthadhesivebondsunder impact conditions-Wedge impact method,MOD)
2019-04-01实施
2018-09-17发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T 36877—2018
目 次
前言范围规范性引用文件术语和定义
3
原理设备与装置粘接试件制备 7 试验步骤 8 试验结果
4
5
6
..
试验报告附录A（资料性附录） 本标准与ISO11343：2003相比的结构变化情况
9
10 GB/T36877—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用重新起草法修改采用ISO11343：2003《胶粘剂在冲击条件下高强度胶粘剂耐动态劈
裂强度的测定楔形物冲击法》。
本标准与ISO11343：2003相比在结构上有较多调整，附录A中列出了本标准与ISO11343：2003 的章条编号对照一览表。
本标准与ISO11343相比，技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T2918代替了ISO291：1997； ·增加引用了GB/T2943； ·用等同采用国际标准的GB/T16997代替了ISO10365：1992； ·删除了ISO11343：2003引用的EN13887； ·增加引用了GB/T21526。 增加了“冲击剥离”的术语和定义，便于理解（见3.1）。 增加了“落锤式冲击试验机示意图”（见图1)击试验示意图”（见图5），符合国情，便于理解和操作。 一 修改了冲击速度，将其统一为2m/s（ISO11343：2003标准规定被粘物为铝时冲击速度为
一
3m/s，被粘物为钢时冲击速度为2m/s)符合国情，便于操作（见7.2）。 本标准做了下列编辑性修改：
将标准名称修改为《结构胶粘剂冲击剥离强度的测定 梗形物法》。 本标准由中国石油和化学工业联合会提出本标准由全国胶粘剂标准化技术委员会（SAC/TC185)归口。 本标准起草单位：三友（天津)高分子技术有限公司、杭州之江有机硅化工有限公司、广东时利和汽
车实业集团有限公司、上海康达化工新材料有限公司、上海众盛胶粘剂有限公司、西卡（中国）有限公司、 上海橡胶制品研究所有限公司、中车唐山机车车辆有限公司。
本标准主要起草人：吴子钢、高之香、桑广艺、李远光、胡红梅、张晓东、曲军、李唯。
I GB/T36877—2018
结构胶粘剂冲击剥离强度的测定
楔形物法
1范围
本标准规定了用楔形物法，测定结构胶粘剂冲击剥离强度的试验方法本标准适用于由金属与金属、金属与非金属构成的粘接试件，其冲击剥离强度的测定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 2918 塑料试样状态调节和试验的标准环境（GB/T2918一1998，idtISO291：1997） GB/T 2943 胶粘剂术语 GB/T 16997 胶粘剂主要破坏类型的表示法（GB/T16997—1997，idtISO10365：1992) GB/T 21526 结构胶黏剂 粘结前金属和塑料表面处理导则（GB/T21526一2008，ISO17212：
2004,IDT)
3术语和定义
GB/T2943界定的以及下列术语和定义适用于本文件。
3.1
冲击剥离 impactpeel 在外力的作用下，模形物冲击粘接件的粘接处，导致粘接件的两个被粘物以剥离的方式分离。
3.2
冲击剥离强度 impactpeelstrength 单位宽度上冲击剥离所需的力。 注：单位为千牛每米(kN/m）。
4原理
以力或能量的形式，表征粘接件在高速运动的楔形物冲击下，抵抗冲击剥离的能力。
5 设备与装置
5.1 冲击试验机
图1是落锤式冲击试验机示意图，图2为摆锤式冲击试验机示意图冲击试验机的冲击能量至少为50J，最好能到300J；冲击速度至少为2m/s，最好能到5.5m/s。 冲击试验机需配备一个传感器，能够在冲击试验过程中记录并存储剥离力大小，用时间或位移的函
数形式表示。该传感器的响应时间至少比冲击事件发生的时间小一个数量级。
1 GB/T36877—2018
冲击试验机需要配备微处理器/计算机进行必要的计算冲击试验机带有固定金属粘接件的夹具。粘接件的一端开有8mm的预留孔。通过硬质钢螺栓穿
过夹具和预留孔，将粘接件固定在合适的位置夹紧组装在一起，
单位为毫米
说明：
设置锤体高度的提锤装置：
.
2 锤体； 3 粘接试件：
楔形物； 5- 上夹板； 6- 固定螺栓；
4
下夹板； 8 传感器。
7
图1落锤式冲击试验机示意图
2 GB/T 36877—2018
中
说明：
摆锤；设定初始摆锤高度的滑动单元；粘接试件；楔形物；
2
3
4 5 固定螺栓：
6- 夹板；
垫片；传感器。
7 8
图2摆锤式冲击试验机
试验使用落锤式冲击试验机，也可使用摆锤式冲击试验机或液压式冲击试验机。 数据收集由设备的类型控制。 落锤式或摆锤式冲击试验机提供力-时间数据，并通过计算得到力-位移数据液压式冲击试验机提供力-时间和力-位移两种数据。 如果需要，可装备环境舱以允许在不同温度下进行调节和测试。
5.2 楔形物
楔形物分为对称楔形物（图3）和非对称楔形物（图4），由硬质钢制成。
3 GB/T36877—2018
单位为毫米
90 0
14 ±0. 1
8°46°18°
R1± 0.1
说明：
粘接试件；
2- 形物；
垫片；螺栓孔；粘接接头。
3
图3对称楔形物
