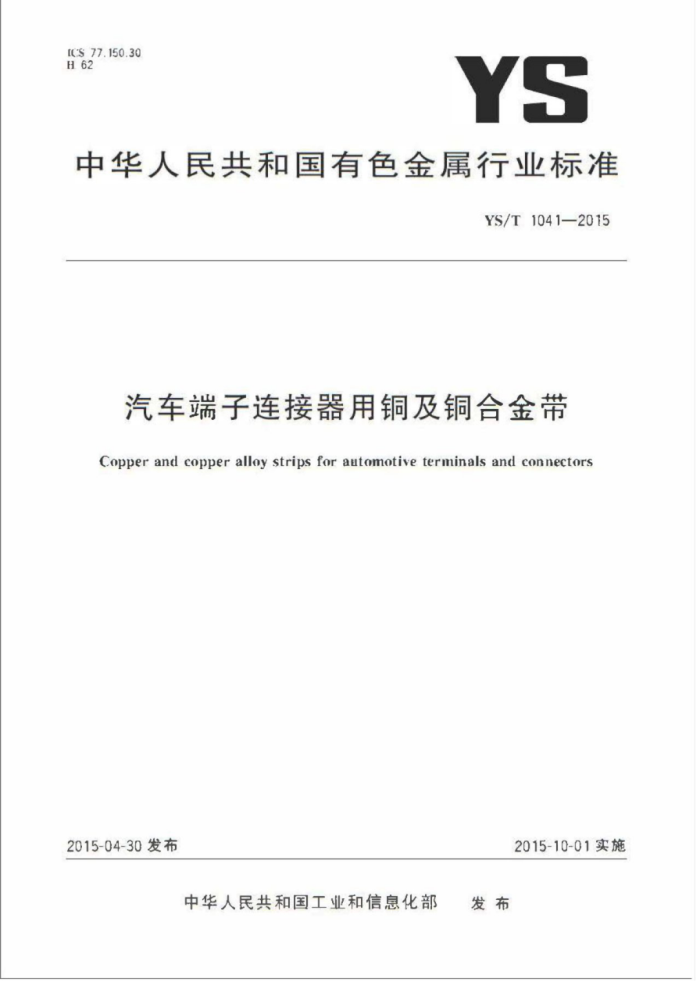

ICS77.150.30 H62
YS
中华人民共和国有色金属行业标准
YS/T 1041—2015
汽车端子连接器用铜及铜合金带
Copper and copper alloy strips for automotive terminals and connectors
2015-04-30发布
2015-10-01实施
发布
中华人民共和国工业和信息化部 YS/T1041—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准全国有色金属标准化技术委员会（SAC/TC243）提出并归口，本标准负责起章单位：宁波兴业盛泰集团有限公司、菏泽广源铜带股份有限公司、安徽鑫科新材料
股份有限公司.有色金属技术经济研究院.铜陵金威铜业有限公司，中色奥博特铜铅业有限公司，太原晋西春雷铜业有限公司、宁波兴业鑫泰新型电子材料有限公司，
电车
本标准主要起草人：马吉苗、苑和锋、于连生、葛小牛、孟繁伟、张建华、李辉、王燕萍、徐继玲、谢宁、 刘清兰、许丙军、韩淑敏、孙定煊
同方知网（北京）技术有限公司
1 YS/T1041—2015
汽车端子连接器用铜及铜合金带
1范圈
本标准规定了汽车端子连接器用铜及钢合金带的要求，试验方祛、检验规测、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容等，
本标准适用于制作汽车端子连接器用铜及铜合金带。
2规范性引用文件
X
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T228.1-2010金属材料拉伸试验 第1部分：室温试验方法
2
CB/T232 金属材料弯曲试验方法 GB/T351 金属材料电阻系数测量方法 GB/T4340.1 金属材料维氏硬度试验 第1部分微验方法
GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231 加工铜及铜合金牌号和化学成分 S
重有色金属加工产品的包装、标志运输、贮存和质量证明书
CB/T8888 GB/T26303.3 铜及铜合金加工材外形尺寸燃测方法 第3部分，板带材 YS/T478 钢及钢合金导电率涡流检测方法 YS/T482 铜及铜合金分析方法光电发射光谱法 YS/T483 铜及铜合金分析方法X厨线荧光光谱法（波长色散型）
铜及铜合金理化检测取楚方法
YS/T668
YS/T815 铜及铜合金力学性能和性能试样的制备方法 YS/T910 黄铜中铜量的测定领量法
3要求
3.1产品分类 3.1.1牌号、状态和规格
带材的牌号、状态和规格应符合表1规定。 3.1.2标记示例
产品标记按产品名称，标准编号、牌号（或代号），状态和规格的顺序表示。标记示例如下示例：用TFe2.5（C19400）制邀的、H04状态、厚度为0.25mm、宽度为30mm的带材标记为：
铜带YS/T1041-TFe2.5H04-0.25X30
或 铜带YS/T104[-C19400H04-0.25×30
1 YS/F1041—2015
表1牌号、状态和规格
规格/mm 厚度
牌号
代号
状态
宽度
1/2硬（H02)、硬（H04)、特硬（H06）、
TFe2.5
C19400
弹性（H08）、高弹性（H10） 1/2硬（H02)、硬（H04）、特硬（H06）
TFe0.75
C19700
弹性（H08）、高弹性（H10) 1/2硬（H02)、3/4硬（H03)、硬（H04)、 特硬（H06）、弹性（H08）、高弹性（H10）
H70
T26100
1/2硬（H02）.3/4硬（H03）、硬（H04）、特硬（H06）
H65
C27000
弹性（H08）、高弹性（H10） 1/2硬（H02)、3/4硬（H03）、硬（H04）、
H63
T27300
特硬（H06）
1/2硬（H02)、3/4硬（H03)、硬（HO 特硬（H06)、弹性（H08）.高弹性）
HSn88-2
C42500
0.15~2.0 10~B20
1/2硬（H02)、3/4硬（H03））、 特硬（H06）、弹性（H08）、高H10) 1/2硬（H02）、硬（H04）、特硬H86)、弹性（H08）
C51100 T51510 C52100 C52400
QSn4-0.3
QSn6.5-0.1
1/2硬（H102）硬（04) 特硬（H06)、弹性（现高弹性（H10)
QSn8-0.3 QSn10-0.3
硬（H04）、特硬（H06）弹性（H08）、高弹性（H10）加工余热率火+保加工（1/8硬）（TM00）、 加工余热锋火加工（1/2硬）（TM02）加工余热率火+冷加工（3/4硬）（TM03）。
BSi3.2-0.7 C70250
加工金4火+冷加工（硬）（TM04）
注：经供需双方协商，也可供应其他牌号， 和规格的带材，并在订货单（或合同）中注明。
3.2 化学成分
TFe0.75.HSn88-2、QSn10-0.3、BSi3.2-0.7牌号的化学成分应符合表2的规定，其他牌号化学成分应符合GB/T5231的规定。
表 2 TFe0.75、HSn88-2、QSn10-0.3、BSi3.2-0.7牌号的化学成分
化学成分(质量分数)/%
牌号 TFe0.75* 余量 0.30~ 0.10~ 0.01~ ≤0.05 ≤0.05 ≤0.20 0.20 ≤0.05 0.05
Cu Fe P Mg Ni PL Sn Zn Ma Co Si
/
1.20 0.40 0,20
HSn88-2h 87.0~ ≤0.05 ≤0.35
1.5~ 余量
≤0.05
-
-
90.0
3.0
2 YS/T10412015
表2（续）化学成分（质量分数）/%
牌号 QSn10-0.3 余盘 ≤0.10 0.03~ BSi3.2-0.7 余量 40.20 - 0.05~ 2.2~ 40.05
P Mg Ni Ph Sn Zn Mn Co Si
Cu
Fe
0.35 - - $0.05 9.0~
11.0 ≤0.20
-
- 0.25~ 1.2
-
/
<10 ≤0.10
0.3 4.2″
铜+所列元款总量录小值应为99.8%。 铜十所列元素总量最小值应为99.7%。 铜+所列元素总量最小值应为99.5%。 铜含银。
用
d .
A 司
锦含钻。
3.3 外形尺寸及其允许偏差 3.3.1 带材的厚度及其充许偏差应符合表3的规定
IV
表3 厚度及其允许偏差
单位为毫米
有免度
T
≤300
>300~620
厚度
度允许偏差办地 ENOS
高级 ±0.008 ±0.010 ±0,015 ±0,020 ±0.025 ±0.030
普通级 ±0.008 ±0.010 ±0.015 ±0.020 ±0.025 ±0.030
善通级 ±0.010 ±0.015 ±0,020 ±0.025 ±0.030 ±0.040
0.15~0.25 >0.25~0.35 >0.35~0.50 >0.50~0.80 >0.80~1.20 >1,20~2.00 当需方要求厚度允许偏差全为
F0.008 ±0.010
±0.015 ±0.020 ±0.025
的单向偏差时，其值为表中数值的2倍。
3.3.2 带材的宽度及其允许偏差应符合表4的规定。
单位为亮来
表4 宽度及其允许偏差
宽度允许偏差
厚度 0.15~0.50 >0.50~1.00 >1.00~1,50 >1,50~2.00 当需方要求宽度允许偏差全为（+）或（一）的单向偏差时，其值为表中数值的2倍。
10~50 ±0.050 ±0.075 ±0.080 ±0.100
>50~100 ±0.075 ±0.080 ±0.100 ± 0.150
>100~300 ±0.100. ±0.150 ±0.150 ±0.200
>300~620 ±0.150 ±0.200 ±0.200 ±0.250
3 YS/T1041—2015 3.3.3 带材的外形应平直，允许有轻微的波淑。带材的侧边弯曲度应符合表5的规定
表5 侧边弯曲度
测边弯曲度/（mm/m），不大于
宽度/mm
厚度≤0.50mm
厚度>0.50mm
2.5 2.0 1.5 1.0
3.5 3.0 2.5 2.0
10~50 >50~100 >100~300 >300~620
车
3.3.4 带材的两边应切齐.无裂边和卷边， 3.4 力学性能
向
公规冷性延伸强度 断后伸长率
带材的室温力学性能应符合表6的规定，表6中规定塑性延绅强度和维氏硬度试验数值仅供参考。
表6 力学性能
拉纯性靠 R
牌号
状态
维氏硬度/HV
抗拉强度R
As0 mm % 26 >3 >2 2 >1 M6 2 >2 2 M1 19 8 ≥6 >2 M1 >1
MPa 365~435 4 A ≥250 415~485
MPo
-
H02 H04 H06 Ho8 H10 H02 H04 HO5 H08 H10 H02 H03 H04 H06 f-108 H10
110~140 120~150 130~150 140~160 145~170 130~150 160~185 165~190 170~205 ≥185 110~140 130~155 145~170 165~190 180~200 ≥190
≥365 ≥440 ≥460 ≥485 ≥250 ≥365 ≥440 ≥460 ≥485 290 ≥380 2460 ≥545 ≥565 ≥595
460~5 485~5 5070 665-435 U13~485 460~505 485~525 505~550 395~460 440~510 490~560 570~635 625~690 655~715
TFe2.5
TFeo.75
H70
- YS/T1041—2015
表6（续）
拉伸性能规定塑性延伸强度 断后伸长率
牌号
状态
抗拉强度R.
维氏硬度/HV
Re.a MPa ≥280 ≥370 ≥450 ≥535 ≥550 >565 ≥280 >380 ≥460 V ≥6
As0mm % 19 ≥8 M6 S
MPe 380~450 425~495 470~540 545~615 595~655 620~685 385~455 435~505 485~550 560~625 395~475 425~510 485~565 525~605 580~650 2 ≥560 ≥635 兴 ≥600 380~485
H02 Hoa H04 H06 H08 H10 H02 H03 H04 H06 H02 H03 H04 HOB H08 H10 H02 H03 H04 Ho6 H08 H10 H02 H03 H04 HOB H08 H02 H04 H06 H08 H10
105~135 125~150 140~165 160~180 175~195 ≥180 105~140 130~155 140~165 155~180 110~150 130~160 140~180 160~190 170~205 ≥185 130~160 155~180 172~192 190~210 210~230 ≥215 125~165 160~190 180~210 200~230 ≥220 145~190 185~225 210~240 220~255 ≥235
H65
M19 ≥8
H63
一 ≥13 210 >6 >5 M3 一 ≥12 >6 ≥2 MI >1 ≥1 ≥17 >8 >5 >3 - M25 ≥12 ≥10 ≥3 M?
善 Ko 455 505
HSn88-2
≥290 2410 ≥455 >550 ≥605 >635 360~460 4.60~550 530~620 610~700 690 ≥350 ≥540 ≥635 M690 ≥725
480~6 520元00 685 D959-725 680~750 420~520 500~590 560~650 640~730
QSn4-0.3
QSn6.5-0.1
720 475~580 585~690 670~770 725~820 760~840
QSn8-0.3
US YS/T1041-2015
表6（续）
拉伸性能规定塑性延伸强度 断后伸长率
牌号
状态
维氏硬度/HV
抗拉强度K。
Rjo.a MPa ≥580 ≥650 ≥700 750 >450 >585 ≥655 ≥720 7 M2
Asn mm % ≥11 V >5 A CER ET
MPa 650~750 750850 850~950 950~1050 620~760 655~825 690~860 760-890
H104 H06 H08 H10 TM0O TM02 TM03 TM04
200~240 ≥230 ≥240 ≥250 180~220 190~240 210~250 220~260
QSn10-0.3
-
BSi3.2-0.7
>5
N
UV
R P T
3.5 电性能
在20℃的温度下测试，带材的电性能应符合表7的规
表7 电性能
浴导电率NACS Mo
牌号 TFe2.5 TFe0.75 H70 H65 H63 HSn88-2 QSn4-0.3 QSn6.5-0.1 QSn8-0.3 QSn10-0.3 BSi 3.2-0.7
电阻系数/La·（mm*/m））
≤0.028735 ≤0.021551 ≤0.071838 ≤0,074961 ≤0.074.961 ≤0.066312 ≤0.107756 ≤0.132623 ≤0,.143 675 ≤0.172410 ≤0.043103
≥24 ≥23 ≥23 ≥26 ≥16 ≥>13 ≥12 ≥>10 ≥40
-
D
注：导电率-100%×0.017241/电阻系数
3.6 弯曲性能
带材可进行90弯曲试验，90弯试验条件应符合表8的规定，弯曲试验后弯曲外表面不能有肉眼可见的裂纹。
6
