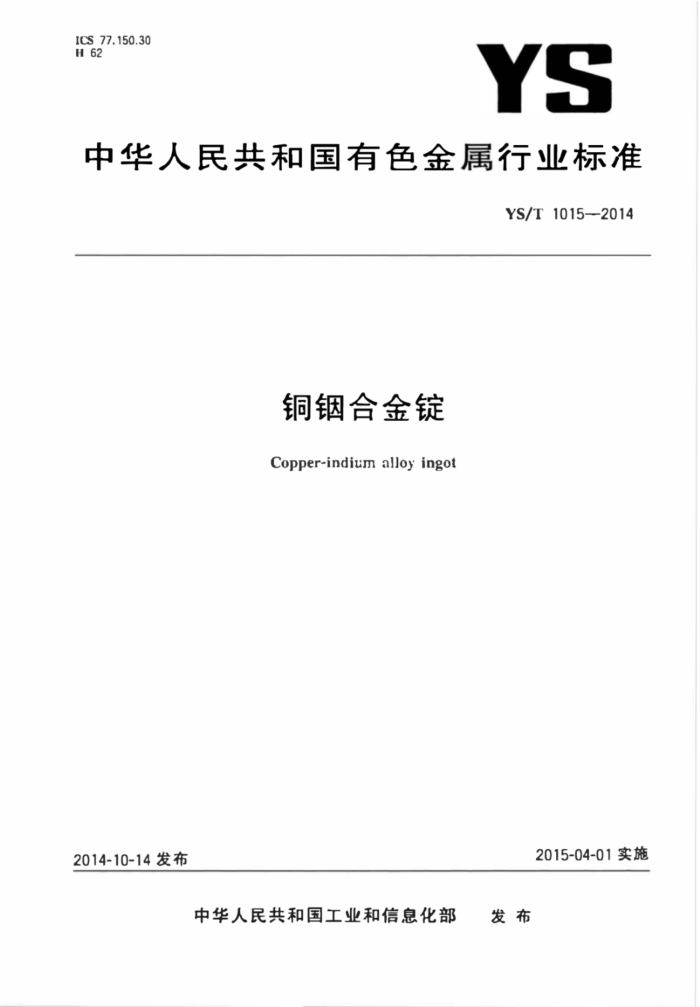

ICS 77.150.30 H 62
YS
中华人民共和国有色金属行业标准
YS/T 1015—2014
铜铟合金锭 Copper-indiumalloyingot
2015-04-01实施
2014-10-14 发布
中华人民共和国工业和信息化部 发布 YS/T 1015—2014
前言
本标准按照GB/T1.1--2009给距的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负资起草单位：广东先导材股份有限公司。 本标准参加起草单位：柳州百韧特先进材料有限公司、广西壮族自治区冶金产品质量监暨检验站。 本标准主要起草人：刘永豪、陈进中、朱费芳、胡永攻、胡智向、林东东、黄肇敏。 YS/T 10152014
铜铟合金锭
范围
1
本标准规定了铜铟合金锭的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书以及合同（或订货单)内容等。
本标准适用于使用4N铜和4N铟制备的铜铟靶材用铜铟合金以及5N铜和5N铟制备的薄膜太阳能电池领域用的铜钢合金。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注目期的引用文件，仪注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T3884.1 铜精矿化学分析方法 第1部分：铜量的测定碘量法 GB/T5121.28—2010 铜及铜合金化学分析方法 第28部分：铬、铁、锰、钻、镍、锌、砷、硒、银、
锅、锯、梯、碲、铅、铋量的测定 电感合等离子体质谱法
GB/T6678 化工产品采样总则 GB/T8170 数字修约规则与极限数值的表示和判
3要求 3.1产品分类
铜铟合金锭按纯度分为两类，4N和5N，其化学成分见表1。
表1 化学成分
化学成分(质量分数)/%
杂质元素，不大于
纯度
Cu十In.不小于
Ni
总和
Al
Fe
Mn
Pb
Sn
Zn
Ag
99.999 0.000 2 0.000 2 0.000 5 0.000 2 0.000 2 0.000 2 0.000 2 0.000 2 0.001
5N 4N 注1：总和为表中所列杂质元索之和，注2：铜合金锭中的Cu十ln的含量为100%减去表中所列杂质实测值总和的余量。
0.002 0.002 0.002 0.002 0.002 0.002 0.002 0.002 0.01
99.99
3.2 产品牌号
铜铟合金锭的牌号由铜铟配比组成，一般有Cu401n60、Cu501n50、Cu601n40。配比中的铜铟含量应不超过其规定成分的士0.5%。 3.3 物理规格
产品以锭状供货，呈长方梯形，重量由供需双方协商。
- YS/T1015—2014
3.4外观质量 3.4.1铜钢合金锭为银灰色。 3.4.2铜铟合金锭表面应洁净，无肉眼可见的夹杂物。 3.5其他
需方如对铜铟合金的杂质元素、铜配比和外观质量等有其他要求，由供需双方协商并在合同中注明，
4试验方法
4.1铜钢合金锭中铝量的测定由供需双方协商，其他杂质元素量的测定按照GB/T5121.28一2010的规定进行。 4.2当确定铜铜合金配比时，铜含量分析方法参照GB/T3884.1，铟含量为100%减去铜含量。 4.3铜铝台金的外观质量用目测法检验。
5 检验短则
5.1检查与验 5.1.1 铜铝合金应自供方技术监督部门进行检验，保证产品质量符合本标准或订货单（或合同）的规定，并填写质量证明节。 5.1.2需方可对次到约产品按本标准的规定进行检验，如检验结果与本标准或订货单（或合同）的规定不符时，应在收到产品之日起30天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方，庆供需双方共同行， 5.2组批
铜钢合金链应或批提交检验。每批应由同批次原料生产的同一牌号，相同合金配比的产品组成，每
批不超过100kg； 5.3检验项目
每批铜铟合金锭应进行化学成分、外观质量和重量的检验。 5.4取样和制样 5.4.1取样数量：随机抽取铜铟合金锭总数的20%作为样锭，样锭总数应为6的倍数，以便于分组。分组后不足6锭时，应从铜铟合金锭中补足，但不得舍弃。 5.4.2取样方法：将抽取的样锭每6个锭为一组，将浇铸面A与底面B依次排列成长方形，在长方形上划2条对角线，与每锭纵向中心线相交的点为该锭的取样点，如图1所示，用直径为6mm10mm的钻头钻取采样，钻孔不得使用任何润滑剂，其速度不得使试料氧化，取样时应除去表皮，钻取深度不小于锭厚的三分之二。 5.4.3试样的制备：直接把钻取的粉体样品收集充分混匀后分装即可，样品不少于100g，分三袋，每袋不少于30g，
2 YS/T1015—2014
DHE
说明： A—面； B——底面.
图1铜铟合金钻孔布点图
5.5检验结果判定 5.5.14 铜钢合金的铜铟配比及杂质分析结果与本标准的规定不符时，判该批不合格。 5.5.2 铜铟合金的表面质量的检验结果与本标准的规定不符时，判该批不合格。
6包装、标志、运输、贮存、质量证明书
6.1包装
铜钢合金锭用聚乙烯复合膜袋抽真空热封，再置于内衬双层聚乙烯袋的铁桶或包装箱。每桶只允许装同一牌号的铜铟合金锭。如有其他要求由双方协商。 6.2标志
在产品包装上注明： a) 批号和桶号和包号： b) 包装明细标签（包括品名、批号、包装人员和检查人员）； c) 产品标签（包括公司名称、地址、产品名称、净重、毛重、纯度、牌号、铜铟配比和批号）； d) 托盘标签（打印上产品名称、桶号）； c) 出厂日期。
6.3运输
包装桶、包装箱在运输过程中，要仔细操作，摆放整齐，避免其受到碰撞，且应注意防潮保护。 6.4存
铜铟合金应贮存于干燥、凉爽、无腐蚀性气体的环境中，远离酸性物质， 6.5质量证明书
每批铜钢合金应附有质盘证明书，注明： a)1 供方名称和商标； IUCSII /A
YS/T1015—2014
b) 产品名称和牌号； c) 批号； d) 净重或件数； e) 分析检验结果和技术监督部门印记； f) 本标准编号： g) 出厂日期。
订货单（或合同)内容
7
本标准所列材料的订货单内应包括下列内容： a) 产品名称： b) 产品牌号； c) 铜钢配比； d) 锭重、化学成分及表面质愈的特殊要求； e) 产品数量； f) 本标准编号； g) 包装要求； h) 其要求。
