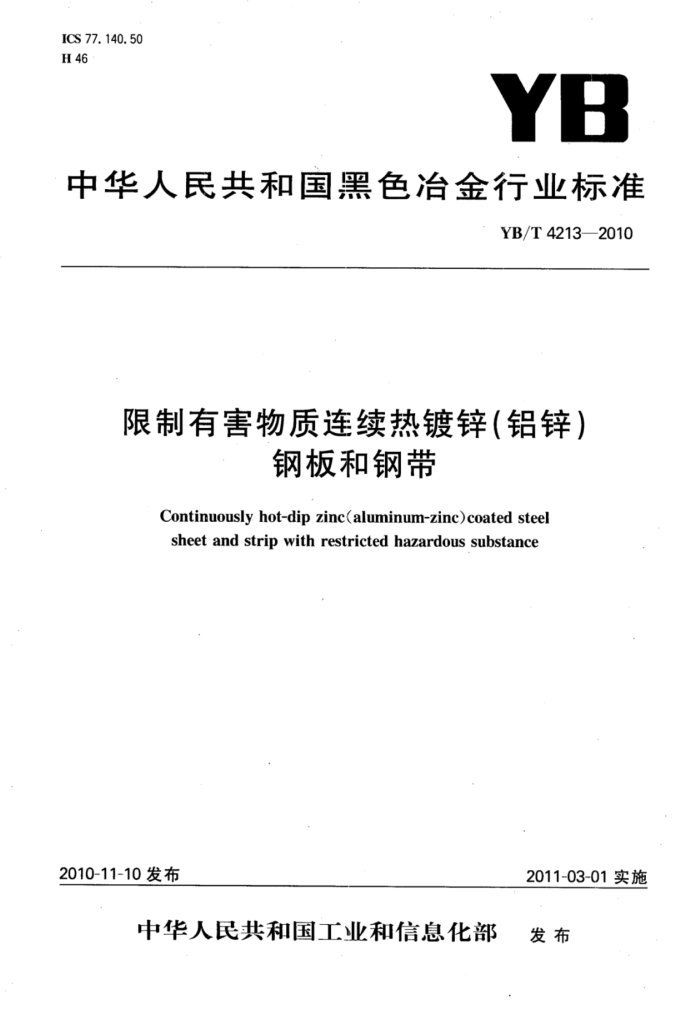

ICS 77. 140. 50 H 46
YB
中华人民共和国黑色冶金行业标准
YB/T 4213—2010
限制有害物质连续热镀锌（铝锌）
钢板和钢带
Continuously hot-dip zinc(aluminum-zinc)coated steel sheet and strip with restricted hazardous substance
2010-11-10发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 YB/T 4213—2010
前 言
本标准的附录A为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：攀枝花钢铁（集团)公司、攀枝花新钢钒股份有限公司、冶金工业信息标准研究院本标准主要起草人：周波、李叙生、何清志、许哲峰、王晓虎、周一林、叶云良、唐历。 YB/T4213—2010
限制有害物质连续热镀锌（铝锌）钢板和钢带
1范围
本标准规定了限制有害物质连续热镀锌（铝锌）钢板和钢带的术语、分类和代号、订货内容、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于宽度不小于600mm，公称厚度为0.35mm～3.00mm的限制有害物质连续热镀锌（铝锌)钢板和钢带。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.10 钢铁及合金化学分析方法铜铁试剂分离-铬天青S光度法测定铝含量 GB/T223.16 钢铁及合金化学分析方法变色酸光度法测定钛量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量 GB/T 228 金属材料室温拉伸试验方法 GB/T 232 金属材料弯曲试验方法 GB/T247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 1839 钢产品镀锌层质量试验方法 GB/T2518 连续热镀锌钢板及钢带 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T5027 金属材料薄板和薄带塑性应变比(r值)的测定 GB/T 5028 金属材料薄板和薄带拉伸应变硬化指数(n值）的测定 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T 14978 连续热镀铝锌合金镀层钢板及钢带 GB/T17505 钢及钢产品交货一般技术要求 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T20126 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法 YB/T4217.1 热镀锌（铝锌）钢板涂镀层六价铬含量的测定分光光度法 YB/T4217.2 热镀锌(铝锌)钢板涂镀层 汞含量的测定冷汞蒸气原子吸收光谱法 YB/T4217.3 热镀锌（铝锌）钢板涂镀层 铅和镉含量的测定电感耦合等离子体发射光谱法 YB/T 4213-2010
f) 不平度精度； g) 表面结构； h) 表面处理； i) 表面质量； j) 重量； k) 包装方式； 1) 其他（如光整、表面向上等）。
尺寸、外形、重量及允许偏差
6
6.1尺寸 6.1.1 钢板及钢带的公称尺寸范围应符合表6规定。
表6 公称尺寸范围
单位为毫米
公称尺寸 0.35~3.00 600~1850 1000~8000 卷内径610/508
项 目厚度宽度
钢板钢带
长度
6.1.2 钢板及钢带的公称厚度是指基板厚度和镀层厚度之和。 6.2尺寸及外形允许偏差 6.2.1厚度允许偏差 6.2.1.1 对于规定的最小屈服强度小于260MPa的钢板及钢带，其厚度允许偏差应符合表7的规定。
表7厚度允许偏差
单位为毫米
下列公称宽度时的允许偏差
高级精度 PT. B
公称厚度
普通精度PT.A
≤1200 >1200~1500 >1500~1850 ≤1200 >1200~1500 >1500~1850
±0.035 ±0.040 ±0.045 ±0.050 ±0.060 ±0.070 ±0.080 ±0.100 ±0.120
±0.040 ±0.045 ±0.050 ±0.060 ±0.070 ±0.080 ±0.090 ±0.110 ±0.130
±0. 04 ±0. 04 ± 0. 05 ±0. 06 ±0, 07 ±0.10 ±0.12 ±0.14 ±0.17
±0. 05 ±0. 05 ±0. 06 ±0. 07 ±0. 08 ±0.11 ±0.13 ±0.15 ±0.17
±0. 06 ±0.06 ±0. 07 ±0. 08 ±0. 09 ±0.12 ±0. 14 ±0.16 ±0.18
±0.030 ±0.035 ±0.040 ±0.045 ±0.050 ±0.060 ±0.070 ±0.090 ±0.110
0.35~0.40 >0.40~0.60 >0.60~0.80 >0.80~1.00 >1.00~1.20 >1.20~1.60 >1.60~2.00 >2.00~2.50 >2.50~3.00
钢带头、尾两端总长度20m及焊缝附近10m范围内的厚度允许偏差可超过规定值的50%。
6.2.1.2 2对于规定的最小屈服强度不小于260MPa的钢板和钢带，其厚度允许偏差应符合表8的规定； 4 YB/T4213—2010
牌号为DX51D十Z(AZ)的钢板和钢带应符合表8的规定。
表8厚度允许偏差
单位为毫米
下列公称宽度时的允许偏差
公称厚度
普通精度PT.A
高级精度 PT.B
≤1200 >1200~1500 >1500~1850 ≤1200 >1200~1500 >1500~1850 ±0. 05
0.35~0.40 >0.40~0.60 >0.60~0.80 >0.80~1.00 >1.00~1.20 >1.20~1.60 >1.60~2.00 >2.00~2.50 >2.50~3.00
±0. 06 ±0. 06 ±0. 07 ±0.08 ±0.09 ±0.13 ±0.15 ±0.17 ±0. 20
±0. 07 ±0. 07 ±0. 08 ±0. 09 ±0.11 ±0. 14 ±0.16 ±0.18 ±0. 20
±0. 035 ±0.040 ±0.045 ±0.050 ±0.060 ±0.070 ±0.080 ±0.110 ±0.130
±0.040 ±0.045 ±0.050 ±0.060 ±0.070 ±0.080 ±0.090 ±0.120 ±0.140
±0.045 ±0.050 ±0.060 ±0. 070 ±0.080 ±0.090 ±0.110 ±0.130 ±0.150
±0. 05 ±0. 06 ±0. 07 ±0.08 ±0.11 ±0.14 ±0.16 ±0.19
钢带头、尾两端总长度20m及焊缝附近10m范围内的厚度允许偏差可超过规定值的50%。
S
6.2.2 宽度允许偏差
钢板和钢带的宽度允许偏差应符合表9的规定。
表9 宽度及允许偏差
单位为毫米
宽度允许偏差
公称宽度
普通精度PW.A
高级精度PW.B
+5 0 +6 0 +7 0 +8 0
+2 0 +2 0 +3 0 +3 0
600~1200
>1200~1500
>1500~1800
>1800
6.2.3 长度允许偏差
钢板的长度允许偏差应符合表10的规定。
表10 钢板长度的允许偏差
单位为毫米
长度允许偏差
公称长度
普通精度PL.A
高级精度PL.B
+6 0
+3 0
≤2000
+0.15%×L
+0.3%×L
>2000
0
0
注：L为钢板长度。
5 YB/T4213—2010
6.2.4不平度 6.2.4.1不平度允许偏差仅适用于钢板。钢板不平度是将钢板自由地放在平台上，测得钢板下表面与平台之间的最大距离。 6.2.4.2·对于规定的最小届服强度小于260MPa的钢板，其不平度允许偏差应符合表11的规定
表11 规定最小屈服强度小干260MPa钢板的不平度
单位为毫米
下列公称厚度时的不平度允许偏差
高级精度PF.B
公称厚度
普通精度PF.A
<0. 70 0.70~<1.60 ≥1.60~3.0 <0.70 0.70~<1.60 ≥1.60~3.0
<8 ≤10 ≤15
<8 ≤10 ≤15
<5 6 <8
≤4 ≤5 ≤7
≤3 ≤4 ≤6
<1200 1200~<1500 ≥1500
≤10 ≤12 ≤17
6.2.4.3 对于规定的最小屈服强度不小于260MPa的钢板及牌号为DX51D十Z(AZ)的钢板，其不平度允许偏差应符合表12的规定。
表12 规定最小屈服强度不小于260MPa钢板的不平度
单位为毫米
下列公称厚度时的不平度允许偏差
公称厚度
普通精度PF.A
高级精度PF.B
<0.70 0.70~<1.60 ≥1.60 ≤13
<0.70 0.70~<1.60 ≥1. 60 <8
<6 《8 ≤10
≤5 ≤6 9
<1200 1200~<1500
≤10 ≤13 ≤19
≤10 ≤13 ≤19
≤9 ≤12
≤15 ≤20
≥1500 6.2.5脱方度
钢板的脱方度是钢板的宽边在轧制方向边部的垂直投影长度，如图1所示。 钢板的脱方度不得超过钢板公称宽度的1%。
镰刀弯
轧制方向
脱方度
图1 钢板脱方度和镰刀弯
6.2.6 镰刀弯
钢板及钢带的镰刀弯是指钢板及钢带的侧边与连接测量部分两端点的直线之间的最大距离，它在产品呈凹形的一侧测量，如图1所示。在任意2000mm长度上应不大于5mm；当钢板的长度小于2000mm 时，其镰刀弯不得大于钢板实际长度的0.25%。 6
