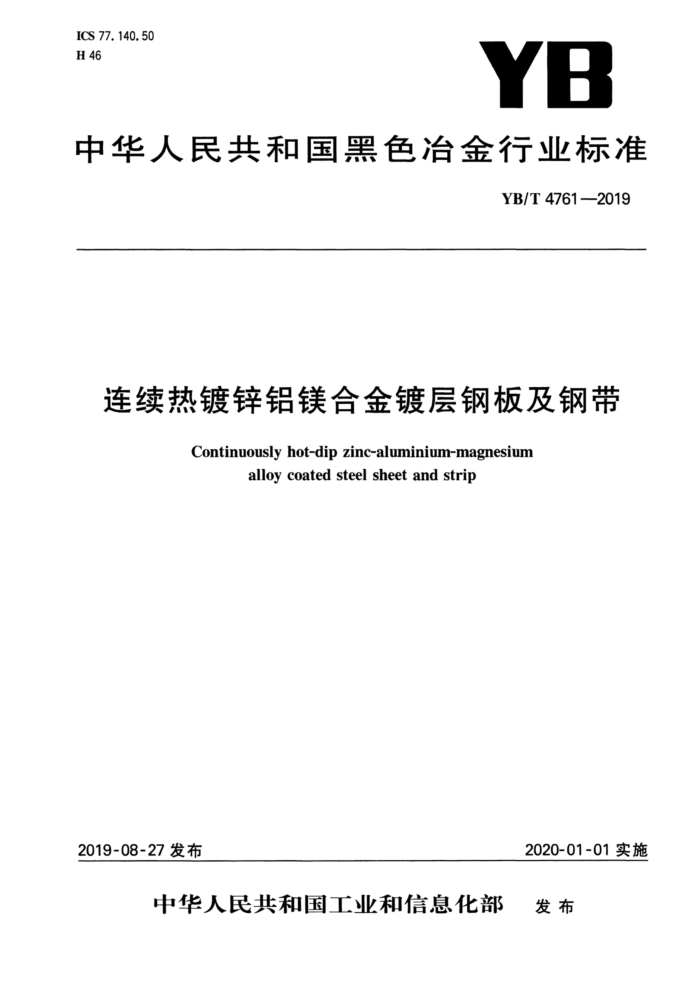

ICS 77.140. 50 H 46
YB
中华人民共和国黑色冶金行业标准
YB/T4761--2019
连续热镀锌铝镁合金镀层钢板及钢带
Continuously hot-dip zinc-aluminium-magnesium
alloy coated steel sheet and strip
2020-01-01实施
2019-08-27发布
中华人民共和国工业和信息化部 发布 YB/T4761—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：鞍钢股份有限公司、冶金工业信息标准研究院、山东冠洲股份有限公司、首钢集团
有限公司、河钢股份有限公司唐山分公司、酒泉钢铁集团有限责任公司、靖江新舟合金材料有限公司。
本标准主要起草人：吕家舜、苏皓璐、李倩、宋章峰、唐牧、邓翠青、杜昕、孙钩、李锋、管吉春、侯捷、 张维旭、蒋光锐、孙立、杨洪刚、董世文、王瑾。
本标准为首次发布。 YB/T4761-2019
连续热镀锌铝镁合金镀层钢板及钢带
1范圈
本标准规定了连续热镀锌铝镁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类、代
号和牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准规定的钢板及钢带的厚度为0.20mm~6.0mm。主要用于汽车、建筑、家电等行业对耐腐蚀性
和成形性有要求的场合。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T222钢的成品化学成分允许偏差 GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法 钮试剂萃取光度法测定钒量 GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T228.12010金属材料拉伸试验第1部分：室温试验方法 GB/T247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 1839 钢产品镀锌层质量试验方法 GB/T2518 连续热镀锌钢板及钢带 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T5027 金属材料薄板和薄带塑性应变比(r值）的测定 GB/T 5028 金属材料薄板和薄带拉伸应变硬化指数（n值）的测定 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T16597 冶金产品分析方法X射线荧光光谱法通则 GB/T17505 钢及钢产品交货一般技术要求
1 YB/T4761—2019
表1 1按钢种特性分类牌 号
钢种特性低碳钢无间隙原子钢结构钢低合金钢无间隙原子钢烘烤硬化钢双相钢相变诱导塑性钢
DX51D+ZM,DX52D+ZM DX53D+ZM,DX54D+ZM,DX56D+ZM,DX57D+ZM S220GD+ZM、S250GD+ZM、S280GD+ZM、S320GD+ZM、S350GD+ZM、S450GD+ZM S550GD+ZM HX260LAD+ZM、HX300LAD-+ZM、HX340LAD+ZM,HX380LAD+ZM,HX420LAD+ZM HX180YD+ZM,HX220YD+ZM,HX260YD+ZM HX180BD+ZM,HX220BD+ZM,HX260BD+ZM,HX300BD+ZM HC260/450DPD+ZM、HC290/490DPD+ZM、HC330/590DPD+ZM、HC440/780DPD+ZM HC590/980DPD+ZM HC380/590TRD+ZM,HC400/690TRD+ZM,HC450/780TRD+ZM HC350/600CPD+ZM,HC570/780CPD+ZM,HC780/980CPD+ZM
复相钢
表2 按表面质量分类及代号
代号 FA FB FC
级别普通级表面较高级表面高级表面
表3 按镀层种类、表面结构、表面处理分类及代号
类别锌铝镁合金镀层普通锌花铬酸钝化
代号 ZM N c 0 CO CN CON P PO AF AFN SL SLN U
分类项目镀层种类表面结构
涂油铬酸钝化十涂油无铬钝化无铬钝化十涂油
磷化磷化十涂油耐指纹膜无铬耐指纹膜自润滑膜无铬自润滑膜不处理
表面处理
3 YB/T4761—2019
4.2牌号表示方法
钢板及钢带的牌号由产品用途代号，钢级代号（或序列号），钢种特性（如有）、热镀代号（D)和镀层种类代号五部分构成，其中热镀代号(D)和镀层种类代号(ZM)之间用加号“十”连接。具体规定如下：
a）用途代号：
1）DX：第一位字母D表示冷成形用扁平钢材。第二位字母如果为X，代表基板的轧制状态不
规定；第二位字母如果为C，则代表基板规定为冷轧基板；第二位字母如果为D，则代表基板规定为热轧基板。
2）S：表示为结构用钢。 3）HX：第一位字母H代表冷成形用高强度扁平钢材。第二位字母如果为X，代表基板的轧
制状态不规定；第二位字母如果为C，则代表基板规定为冷轧基板；第二位字母如果为D，则代表基板规定为热轧基板。
b）钢级代号（或序列号)：
1）51～57：2位数字，代表钢级序列号； 2）180～980：3位数字，代表钢级代号：根据牌号命名方法的不同，一般为规定的最小届服强
度或最小屈服强度和最小抗拉强度数值。
c)全 钢种特性通常用1到2位字母表示，其中：
1）LA表示钢种类型为低合金钢： 2）Y表示钢种类型为无间隙原子钢； 3）B表示钢种类型为烘烤硬化钢； 4）DP表示钢种类型为双相钢； 5）TR表示钢种类型为相变诱导塑性钢； 6） CP表示钢种类型为复相钢； 7）G表示钢种特性不规定。
d）热镀代号表示为D。 e）镀层种类代号表示为ZM。 示例1：DX53D+ZM：表示产品用途为冷成形用，扁平钢材，基板的轧制状态不规定，钢级序列号为53，锌铝镁合金镀层热镀产品。 示例2：S350GD+ZM：表示产品用途为结构用，规定的最小届服强度值350MPa，钢种特性不规定，锌铝镁合金镀层热镀产品示例3：HX340LAD+ZM 表示产品用途为冷成形用，高届服强度扁平钢材，基板的轧制状态不规定，规定的最小届服强度值为340MPa，钢种类
型为高强度低合金钢，锌铝镁合金镀层热镀产品。
示例4：HX330/590DPD+ZM 表示产品用途为冷成形用，高届服强度扁平钢材，基板的轧制状态不规定，规定的最小届服强度值为330MPa，规定的
最小抗拉强度值为590MPa，钢种类型为双相钢，锌铝镁合金镀层热镀产品。
5订货内容
5.1按本标准订货的合同和订单应包括下列内容：
a）产品名称（钢板或钢带）； b）标准编号； c）牌号； d）镀层重量； e）表面质量；
4 YB/T 4761—2019
f）表面处理； g）规格及尺寸精度； h）不平度精度； i）钢卷内径； j）重量; k）包装方式； 1）其他特殊要求。
5.2如订货合同中未注明，则按普通的尺寸（厚度、宽度）和不平度精度、表面质量级别为FB，表面处理为无铬钝化CN，钢卷按610mm内径供货，并按供方提供的包装方式包装。 6尺寸、外形、重量
6.1公称尺寸 6.1.1钢板及钢带的公称尺寸范围应符合表4规定。经供需双方协商，也可提供其他尺寸规格的钢板及钢带。纵切钢带是指由钢带（母带)经纵切后获得的产品。除非另行说明，钢带包含了纵切钢带。
表4钢板及钢带的公称尺寸范围项 目公称厚度
公称尺寸/mm 0.20~6.0 6002050
钢板及钢带纵切钢带
公称宽度
<600 1000~8000 508或610
公称长度公称内径
钢板钢带及纵切钢带
a如需方对钢卷内径公差有要求，应由供需双方协商确定。如未规定，由供方确定。
6.1.2钢板及钢带的公称厚度指基板厚度和镀层厚度之和。 6.2尺寸、外形及允许偏差
钢板及钢带的尺寸、外形及允许偏差应符合GB/T25052一2010的规定。其中，牌号为DX51D十 ZM、S550GD+十ZM的钢板及钢带的厚度公差应符合GB/T25052一2010中表2的规定，不平度应符合 GB/T25052—2010中表9的规定。 6.3重量
钢板按理论重量或实际重量交货，理论重量的计算方法应符合附录A的规定。钢带通常按实际重量交货。 7技术要求 7.1化学成分
钢的化学成分（熔炼分析)可参考附录B。如需方对化学成分有要求，应在订货时协商。 7.2冶炼方法
钢宜采用氧气转炉或电炉冶炼，除非另有规定，冶炼方式由供方选择。 7.3交货状态
钢板及钢带经热镀或热镀加平整（或光整）后交货。
5 YB/T4761—2019
7.4力学性能 7.4.1钢板及钢带的力学性能应分别符合表5～表12的规定。除非另有规定，拉伸试样为带镀层试样。 7.4. 2 由于时效的影响，钢板及钢带的力学性能会随着储存时间的延长而改变，如届服强度和抗拉强度的上升，断后伸长率的下降，成形性能变差等，建议用户尽早使用。
表5低碳及无间隙原子钢板及钢带的力学性能抗拉强度 断后伸长率As0mm/%
牌号 下屈服强度bc
拉伸应变痕要求
ngo
ra
Re./MPa Rm/MPa (L=80mm，bo=20mm）
270~500
≥22
DX51D+ZM
保证自制造完成之日起1个月内
DX52D+ZM 140~300 270~420
≥26
使用时不出现拉伸应变痕
DX53D+ZM 140~260 270~380 DX54D+ZM 120~220 260~350 DX56D+ZM 120~180 260~350 DX57D+ZM 120~170 260~350
≥30 ≥34 ≥37 ≥39
≥1. 4 ≥0.18 保证自制造完成之日起6个月内 ≥1.7 ≥0. 20 使用时不出现拉伸应变痕 ≥1. 9 ≥0.21
DX51D+ZM和DX52D十ZM应保证自制造完成之日起1个月内力学性能符合本表的规定；其他牌号应保证自制造完成之日起6个月内力学性能符合本表的规定。 屈服现象不明显时，采用规定塑性延伸强度Rp0.2代替。 试样为GB/T228.1—2010中的P6试样，试样方向为横向。
b
表6结构钢板及钢带的力学性能上屈服强度b
断后伸长率A8omm/% (L=80mm,b=20mm)
抗拉强度° Rm/MPa 不小于
牌 号
RH/MPa
S220GD+ZM S250GD+ZM S280GD+ZM S320GD+ZM S350GD+ZM S450GD+ZM S550GD+ZM 届服现象不明显时，采用规定塑性延伸强度Rpo.2代替。 b3
220 250 280 320 350 450 550
300 330 360 390 420 510 560
20 19 18 17 16 14
试样为GB/T228.1—2010中的P6试样，试样方向为纵向。 除S550GD外，其他牌号的抗拉强度可要求140MPa的范围值。
C
6
