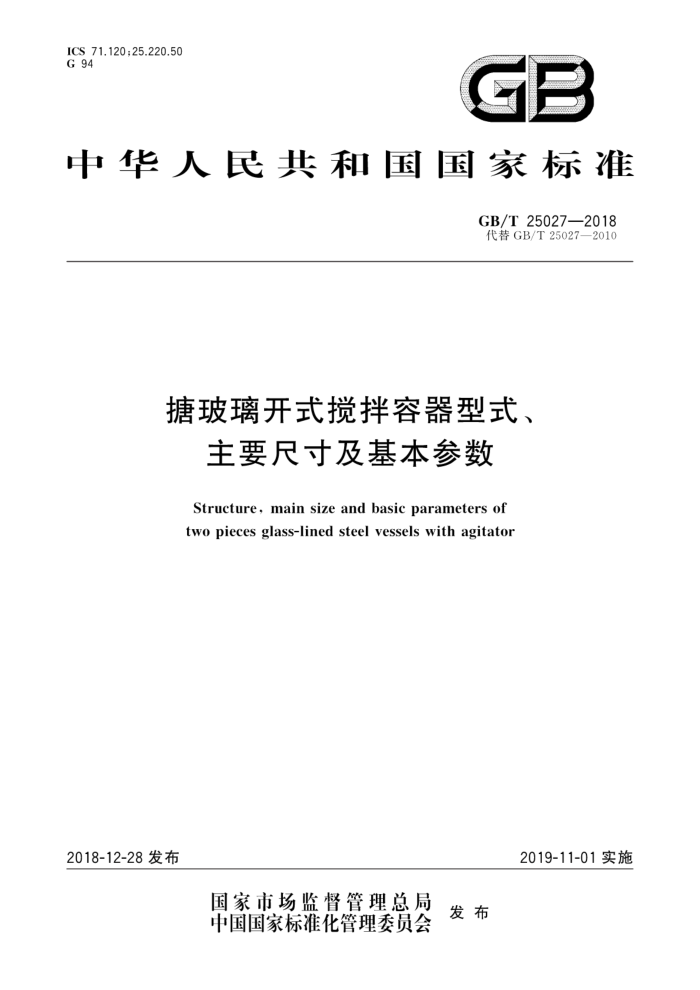

ICS 71.120;25.220.50 G 94
GB
中华人民共和国国家标准
GB/T25027—2018 代替GB/T25027—2010
玻璃开式搅拌容器型式、
主要尺寸及基本参数
Structure, main size and basic parameters of two pieces glass-lined steel vessels with agitator
2018-12-28发布
2019-11-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 25027—2018
目 次
前言
范围规范性引用文件术语和定义型式及分类
1
2
3
+-.++++
...
4
<
主要尺寸及参数标记及标记示例
1
18
中 GB/T 25027—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T25027一2010《玻璃开式搅拌容器》，与GB/T25027一2010相比，除编辑性修
改外主要技术变化如下：
标准名称由“塘玻璃开式搅拌容器”修订为“塘玻璃开式搅拌容器型式、主要尺寸及基本参数”；删除了400L据玻璃开式搅拌容器规格（见2010年版的表1）；增加了半管式夹套结构型式（见图1）增加了轴流式搅拌器与搅拌容器配套的型式及尺寸、参数的规定（见图2，表3）；对于DNl450～DNl750的容器，人孔规格由“300mm×400mm”修订为*350mm× 450mm”（见表7，2010年版的表7）；修改了人孔的高度，将人孔的高度增加约10mm（见表7，2010年版的表7）； -增加了公称容积1000L以上的容器优先选用U形下接环的规定（见5.15）：一删除了原标准中的6.1“塘玻璃开式搅拌容器的设计、制造、检验和验收按GB25025和有关标准规范进行”6.2*玻璃开式搅拌容器所有配件，如人孔、手孔高颈法兰、人孔法兰、管口、卡子、活套法兰、传动装置、搅拌器、密封装置、垫片，温度计套（包括挡板式）、视镜和法兰盖等均要符合相应的糖玻璃设备零部件标准的有关规定6.3*糖玻璃开式搅拌容器应该进行以水代料的带压搅拌运转试验，试验结果应该符合图纸的设计要求”（见2010年版的6.1、6.2、6.3）；一删除了原标准第7章*出厂文件，包装运输和忙存*（见2010年版的第7章）。
本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：江苏扬阳化工设备制造有限公司、淄博太极工业据瓷有限公司、苏州市协力化工
设备有限公司、上海市特种设备监督检验技术研究院、河北大景大据化工设备有限公司、常熟市华懋化工设备有限公司江阴市化工设备厂、淄博兴由工业据瓷广，淄博华鼎化工设备制造有限公司、天华化工机械及自动化研究设计院有限公司。
本标准主要起草人：钱建丰、朱宏志、桑临春、傅军、杨惠谷、张大景、秦丽明、徐国平、丁纪根、 韩其侠、田克俭、杨宇清、王海平、肖丽娟。
本标准所代替标准的历次版本发布情况为：
-GB/T25027—2010。
I GB/T 25027—2018
糖玻璃开式搅拌容器型式、
主要尺寸及基本参数
1范围
本标准规定了塘玻璃开式搅拌容器的型式及分类、主要尺寸及参数、标记。 本标准适用于内容器设计压力小于或等于1.0MPa公称容积50L至5000L，夹套内设计压力小
于或等于0.6MPa，内容器及夹套内设计温度不低于一20℃不高于200℃的塘玻璃开式搅拌容器
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25198 3压力容器封头 HG/T2048.1塘玻璃填料箱 HG/T 2049 塘玻璃设备高颈法兰 HG/T2050 塘玻璃设备垫片 HG/T2051.1塘玻璃搅拌器锚式搅拌器 HG/T 2051.2 据玻璃搅拌器 器框式搅拌器 HG/T2051.3 据玻璃搅拌器 叶轮式搅拌器 HG/T 2051.4 糖玻璃搅拌器桨式搅拌器 HG/T2052 玻璃设备传动装置 HG/T 2054 糖玻璃设备 卡子 HG/T 2055.1 塘玻璃人孔 HG/T2055.2 塘玻璃带视镜人孔 HG/T2057 塘玻璃搅拌容器用机械密封 HG/T2058.1 塘玻璃温度计套 HG/T2058.2 糖玻璃挡板式温度计套 HG/T2143— 2012塘玻璃设备 管口 HG/T2145.1 塘玻璃平盖手孔 HG/T2145.2 塘玻璃带视镜手孔 HG/T2145.3 塘玻璃快开手孔 HG/T2145.4塘玻璃带视镜快开手孔 HG/T3217 塘玻璃上展式放料阀 HG/T3218 塘玻璃下展式放料阀 HG/T20592 钢制管法兰（PN系列） JB/T4712.3 容器支座 第3部分：耳式支座 JB/T4712.4 容器支座 第4部分：支承式支座
1 GB/T 25027—2018
3术语和定义
下列术语和定义适用于本文件。
3.1
塘玻璃开式搅拌容器 two pieces glass-lined steel vessels with agitator 筒体上设置与筒体等径高颈法兰的带搅拌装置的糖玻璃容器。
3.2
计算容积 capacity for under equipment flange 高颈法兰以下部分的容积。
4型式及分类
塘玻璃开式搅拌容器根据夹套结构型式的不同：分为U型夹套玻璃开式搅拌容器和半管式夹套据玻璃开式搅拌容器，见图1。
2A P b
1 d di
d da
H d
D- H p D R
H
心
十
U型夹套结构型式图
半管式夹套结构型式图
a)
b)
图1开式搅拌容器的结构型式图
5主要尺寸及参数
5.1糖玻璃开式搅拌容器的结构见图2，基本参数和主要尺寸见表1.图2中的零部件明细及要求见表2。 5.2塘玻璃开式搅拌容器技术参数见表3。 5.3温度计套管与搅拌器的组合形式见图3。若选配叶轮式、浆式、轴流式搅拌器时，应按 HG/T2058.2的规定优选挡板式温度计套。
2 GB/T25027—2018
丰
6
?
-
串
2
车 5 10
牛 10
1
1
配套轴流式搅拌器和温度计（或挡板式
a）配套框式搅拌器和温度计（或挡板式温度计）套管的U型夹套容器结构型式图
b) 温度计）套管的U型夹套容器结构型式图
升 E
+ T
寓
串
店
L
7 6 1 5
5
4
H
2
DR
5
10
10
配套框式搅拌器和挡板式温度计套管的半管式夹套容器结构型式图
d）配套轴流式搅拌器和挡板式温度计
套管的半管式夹套容器结构型式图
图2开式搅拌容器结构图
4
