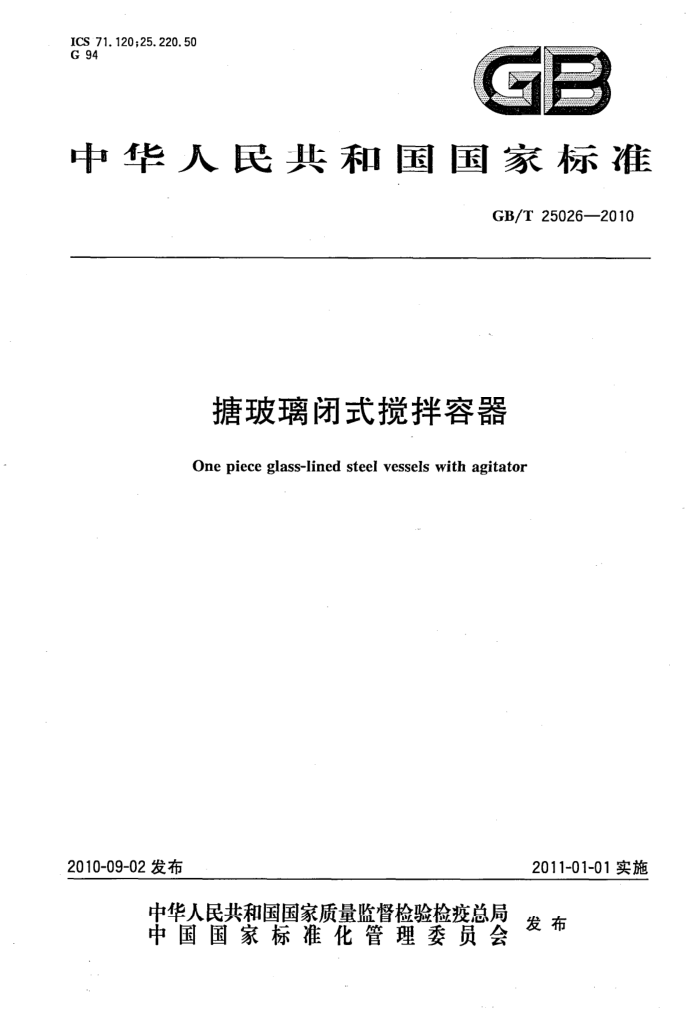

ICS 71. 120;25. 220. 50 G 94
中华人民共和国国家标准
GB/T 250262010
塘玻璃闭式搅拌容器
One piece glass-lined steel vessels with agitator
2010-09-02 发布
2011-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25026--2010
前 言
本标准参考了DIN28136.1:2005《搅拌容器主要尺寸》中的塘玻璃搅拌容器部分、DIN28136.3:2005 《塘玻璃搅拌容器上封头的管口方位和尺寸》、DIN28137.3：1983《塘玻璃搅拌容器搅拌口减速机座法兰的连接尺寸》、DIN 28140.2:1978《放料阀与塘玻璃容器的连接尺寸PN1.0》、DIN 28145.3：1982 《塘玻璃容器上的焊接件吊耳的位置和尺寸》和DIN28151：1999《工业用糖玻璃搅拌容器夹套管口方位和尺寸》，总结HG/T2372--2003《塘玻璃闭式搅拌容器》在执行过程中发现的问题和不足，并结合我国塘玻璃设备的制造工艺特点和制造水平进行制定。
本标准由中国石油和化学工业协会提出。 本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准主要起草单位：江苏省溧阳市云龙设备制造有限公司、常熟市华懋化工设备有限公司、苏州
市协力化工设备有限公司、宁波明欣化工机械有限责任公司、江阴市化工设备厂、化学工业非金属材料和设备质量监督检验中心。
本标准参加起草单位：淄博工业塘瓷厂、江苏华东明茂机械有限公司、天华化工机械及自动化研究设计院。
本标准主要起草人：钱建丰、雍兆铭、桑临春、周志强、裘维平、徐国平、郑贵东。 本标准参加起草人：杨长明、虞飞、张楠。 GB/T 25026—2010
玻璃闭式搅拌容器
1范围
本标准规定了塘玻璃闭式搅拌容器的术语和定义、基本参数及主要尺寸、型式和技术特性、技术要求以及出厂文件、包装、运输和贮存。
本标准适用于内容器设计压力小于或等于1.0MPa，公称容积大于或等于3000L、小于或等于 40000L，U型夹套内设计压力小于或等于0.6MPa，内容器及夹套内设计温度高于一20℃～200℃的塘玻璃闭式搅拌容器。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB25025塘玻璃设备技术条件 HG/T 2048塘玻璃填料箱 HG/T 2049 塘玻璃设备高颈法兰 HG/T 2050 塘玻璃设备垫片 HG/T 2051 塘玻璃搅拌器 HG/T 2052 塘玻璃设备传动装置 HG/T 2054 塘玻璃设备卡子 HG/T 2055 塘玻璃人孔 HG/T 2057 塘玻璃搅拌容器用机械密封 HG/T 2058 塘玻璃温度计套 HG/T 2143 塘玻璃设备管口 HG/T 3217 塘玻璃上展式放料阀 HG/T 3218 塘玻璃下展式放料阀 HG 20592 钢制管法兰参数和型式 JB/T 4712.3　耳式支座 JB/T4712.4　支承式支座 JB/T4746钢制压力容器用封头
3术语和定义
下列术语和定义适用于本标准。
3.1
塘玻璃闭式搅拌容器one piece glass-lind steel vessels with agitator 容器上封头设置小于二分之一封头直径的高颈法兰并带搅拌装置的塘玻璃容器，代号为F，结构形
式见图1。 3.2
计算容积 capacity for under agitator flange 高颈法兰以下的容积。 GB/T 25026--2010
ad
图1
4基本参数及主要尺寸
玻璃闭式搅拌容器的基本参数及主要尺寸见图1和表1。 5型式和技术特性 5.1塘玻璃闭式搅拌容器的型式见图 2、表2,技术特性见表3。 5.2温度计套管与搅拌器的配置见图3。配叶轮式或桨式搅拌器时应优先选用挡板型温度计套。当容器公称容积大于10000L时，宜选择2个挡板型温度计套。温度计套的选用按HG/T2058。
表1主要尺寸表
公称容积 VN/L 3 000
di/mm
夹套内直径 dz/mm
hi/mm
hs /mm
hs /mm
L系列
S系列 1 600
2 250 2 730 2 428
2 150 2 630 2 325
2 420 2 900 2 598
1750 1750 1 900
1 600
4 000
1750
2 GB/T 25026--2010
表1(续) hi/mm 2 888 2 428 3 245 2828 3 310 2 825 3 535 3 065 4 055 3495 4'345 3 830 4 640 4 260 5 060 4 630 4 900 4 540 5 640 5 230
夹套内直径 dz /mm
di/mm
公称容积 VN/L
hs /mm
ha/mm
L系列 1 750
S系列
2785
3 058 2 610 3 414 3 010 3 508 3 010 3 730 3 264 4 250 3 694 4 544 4 040 4 850 4 520 5 320 4. 890 5 200 4 840 5 940 5 530
1 900
5 000
1 900
2330
2 050 1 900 2 050 2 150 2 350 2 350 2 550 2 350 2 550 2 550 2 750 2 750 2 950 2 950 3 150 3 350 3 550 3 550 3 750
1 750
3140 2 730 3 210 2 720 3 430
6 300
1 900
2 000
8 000
2 200
2 200
10 000
2 400
2 940
2 200
3 950
12 500
2 400
3 370 4 220 3710 4 520 4 150 4 950 4 515 4 800 4 435 5 535 5 120
2 400
16 000
2 600
2 600
20 000
T
2 800
2 800
25 000
3 000
3 200
30 000
3 400
3 400
40 000
3 600
注1：搅拌容器的上、下封头应符合JB/T4746中的EHA型，其他按标准椭圆型封头尺寸。 注2：直径系列中黑体字为优先选用。 注3：h不包括垫片的厚度。 注4：hl 按 PN0.6 的高颈法兰（HG/T 2049)尺寸进行计算。
3 GB/T 25026—2010
10
1
图 2
表 2 零部件明细表名称
件号 标准号
数量 材料
备注碳钢加塘玻璃
内容器夹套
组合件！组合件组合件
1
碳钢大规格为2件
2 3
塘玻璃温度计套
HG/T 2058
1
4
