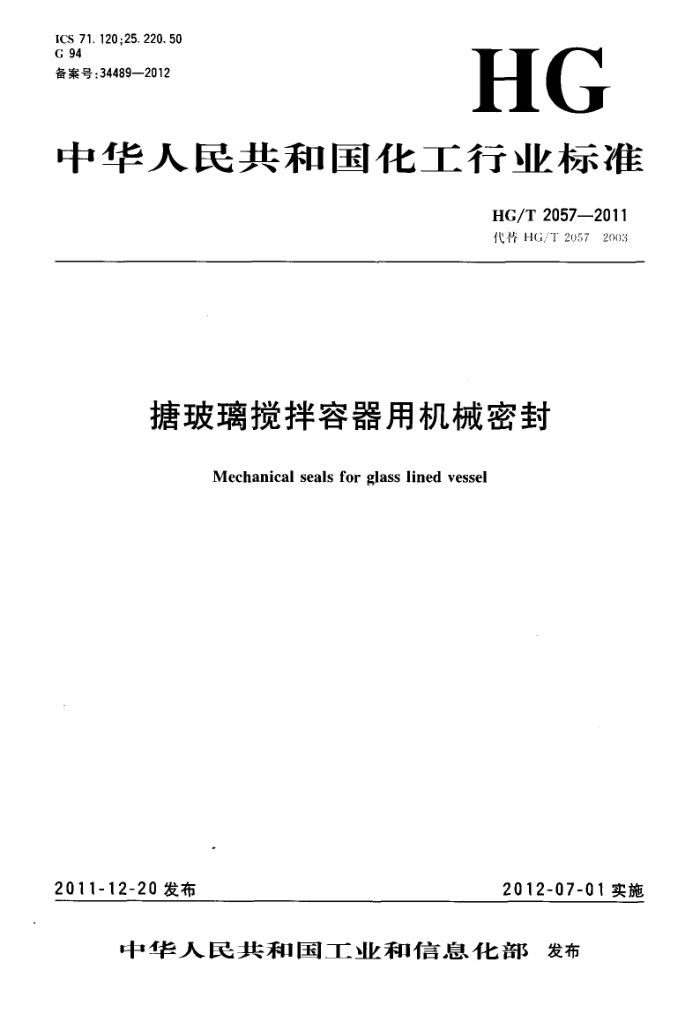

ICS 71.120;25.220.50 G 94 备案号：34489—2012
HG
中华人民共和国化工行业标准
HG/T 20572011 代替HG/T20572003
糖玻璃搅拌容器用机械密封
Mechanical seals for glass lined vessel
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 5发布 HG/T 20572011
前 言
本标准代替HG/T2057·--2003《糖玻璃搅拌容器用机械密封》。 本标准与HG/T2057—2003相比主要变化如下：
最大搅拌轴（或轴套）外径由140mm提高到160mm； -对机械密封的外形尺寸及安装结构作了调整，其中单端面机械密封的连接尺寸由原来的按 0.6MPa压力等级法兰尺寸改为按1.0MPa压力等级法兰尺寸；增加了2009型轴向双端面机械密封，其适用压力为1.6MPa；删去了机封零件明细表。 本标准由中国石油和化学工业协会提出。 本标准由全国塘玻璃设备标准化技术委员会归口。 本标准起草单位：昆山密友机械密封有限公司。 本标准主要起草人：吴建明、王黎明、袁鑫雷。 本标准所代替标准的历次版本发布情况为：
HG/T2057—1991; HG/T2057... 2003.
1 HG/T 2057—2011
糖玻璃搅拌容器用机械密封
1范围
本标准规定了在塘玻璃搅拌容器上部安装的携玻璃搅拌轴用机械密封的型式、主要尺寸、标记、技术要求、试验、安装和使用要求、包装、运输和贮存。
本标准适用于设计压力一0.1MPa～1.6MPa，设计温度一40℃～200℃，搅拌轴（或轴套）外径为 40mm~160mm，转轴线速度小于2m/s的塘玻璃搅拌容器用机械密封。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用手本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1184形状和位置公差未注公差值 GB25025塘玻璃设备技术条件 HG/T2099签用机械密封试验规范 HG/T2122釜用机械密封辅助装置 HG/T2269釜用机械密封技术条件
3型式及主要尺寸 3.1密封一般介质时，塘玻璃搅拌容器的机械密封采用单端面的小弹簧四氟乙烯波纹管型（设计代号为212型），其结构见图1、图2，主要尺寸见表1。
212型机械密封适用范围：塘玻璃搅拌轴轴径40mm~110mm时，设计压力0MPa～0.4MPa；塘玻璃搅拌轴轴径125mm~160mm时，设计压力0MPa~0.25MPa。
1 HG/T 2057—2011
单位为毫米
2
N,-d
pd
sd. dd OK dd,
图1212型机械密封结构尺寸图d≤95mm
8
N-Md,
bd d, $K,
dd. oK dd
图2212型机械密封结构尺寸图d>95mm HG/T 2057—2011
表1 212型机械密封基本尺寸
单位为毫米
d(hg) di K; Ni d2 K2 N2 ds d (dg) dg ds L5 Ls hs h6
102 25 138 25 188 25 212 30 212 30
175 145
110 176 204 234 300 380 268 380 268 420 320
180 180 180 180 180
18
40 50 240 210 8 18 60 275 240
22 22
80 305 270 95 385 340 12 22 110 455 420
18 295 18 295
30 30 30 30
210 210 210 210
20 20
125 455 420
4
140 505 460 N 22 350 12 160 505 460 4 22 350 12 20 420 320 3.2密封易燃、易爆、毒性程度中度危害以上的介质时，塘玻璃搅拌容器的机械密封采用径向双端面型（设计代号为221型），其结构见图3、图4，主要尺寸见表2；轴向双端面型（设计代号为2009型），其结构见图5、图6，主要尺寸见表3。
20
221型机械密封适用范围：设计压力0MPa～1.0MPa。 2009型机械密封适用范围：设计压力一0.1MPa～1.6MPa。
单位为毫米
R
N,pd,
pd dd, AK, dd,
图3221型机械密封结构尺寸图d<95mm HG/T 2057—2011
N,od,
bd
N,-Md,
sd, ΦK, dd K, sd
图4221型机械密封结构尺寸图d>95mm
单位为毫米
表2 221型机械密封基本尺寸
&0
Ls L4 h: 33
d(ha) d,
ds d,(d,) ds
K,
N,
K2
N2
d2
t
40 175 145
110
103
18
102
176
138 27
106
50
240
210
8
18
275 240
204
106
60
22
188
39
80 305 270
22
212 39
117
9
234
95 385 340
212 39
121
12
22
300
110 455 420
295
30
136
20
18
380
268
455 420
295
30
140
125
18
20
380
268
140 505 460 160 505 460
22 350
320
30
162
20
420
1
30
350
420 320
162
22
2
160 505 460
350
420 320
210
22
20
30
2 HG/T 20572011
单位为毫米
D
pds od. $K ad,
图52009型机械密封结构尺寸图d≤95mm
单位为毫米
V.-od
N,Md,
od
od $K ed aK, dd
图62009型机械密封结构尺寸图d>95mm HG/T 2057-2011
表3 2009型机械密封基本尺寸
单位为毫米
d(hg) di Kt N d2 K2 N2 ds d;(do) d, ds L, L2 h1 h2 40 175 145 4 18
110 - 176
102 25 - 155 138 25 一 160 188 25
一
"
1
50 240 210 8 18 60 275 240 8 22 - 80 305 270 8 22 95 385 340 12 22 110 455 420 4 18 295 8 20 380 268 125 455 420 4 18 295 8 20 380 268 140 505 460 4 22 350 12 20 420 320 - - 30 160 505 460 4 22 350 12 20 420 320
. -
204 234 300
170 -
一 -
212 30 - 180 - 212 30
190 一
30 30
190 215 220 225
".
-
30
4 标记及材料
4.1标记
机械密封标记表示如下：
HG/T 2057-2010
XXX-XXX-XXXXXXXX
塘玻璃搅拌容器用机械密封标准代号材料代号（按4.2规定）塘玻璃搅拌轴直径（单位为毫米，用3 位数表示，不足3位数的需在前面加零）设计代号（212、221或2009）
4. 2 材料及其代号 4.2.1机械密封零部件材料及代号见表4。
表4机械密封零部件材料及代号对照
旋转环、静止环材料代号
辅助密封圈材料
弹簧和其他结构
代号 V M x T c Y
代号 F M T
材料名称石墨浸溃巴氏合金石墨浸渍酚醛树脂石墨浸渍呋喃树脂石墨浸溃环氧树脂
材料名称氟橡胶橡胶包覆氟塑料其他弹性材料聚四氟乙烯柔性石墨其他非弹性材料
材料名称铬镍钢高镍合金其他材料
Ab Ba Bk Bs Q 0 V Y Z
氮化硅碳化硅氧化铝
-
-
一
--
增强聚四氟乙烯其他工程塑料
