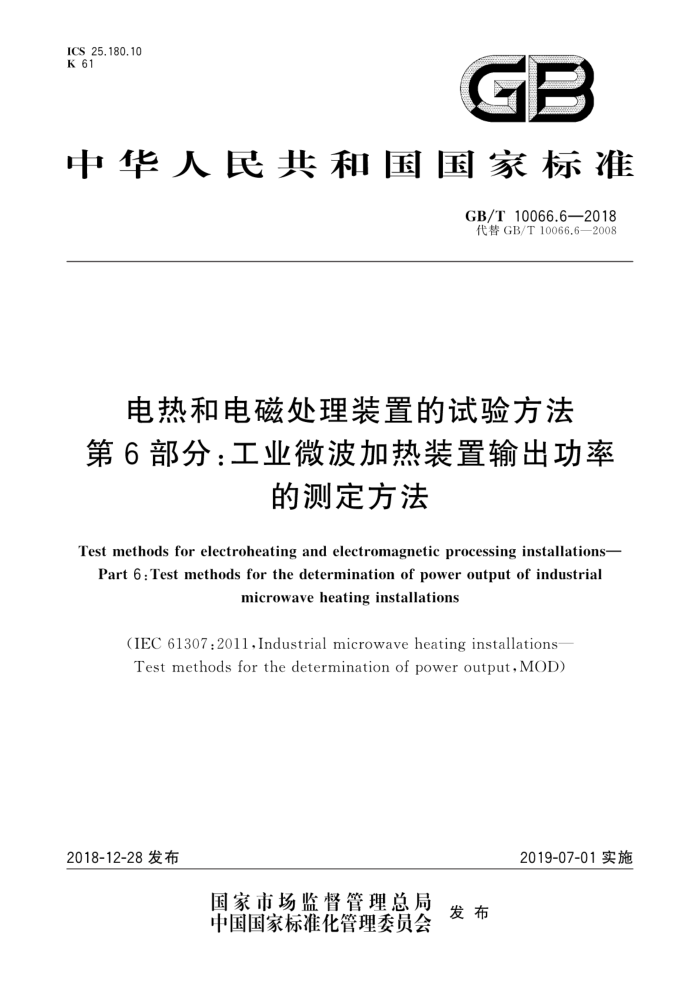

ICS 25.180.10 K 61
GB
中华人民共和国国家标准
GB/T 10066.6—2018 代替GB/T10066.6—2008
电热和电磁处理装置的试验方法第6部分：工业微波加热装置输出功率
的测定方法
Test methods for electroheating and electromagnetic processing installations-
Part 6 : Test methods for the determination of power output of industrial
microwave heating installations
(IEC 61307:20ll,Industrial microwave heating installations- Test methods for the determination of power output,MOD)
2018-12-28发布
2019-07-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T10066.6—2018
目 次
前言
范围 2 规范性引用文件术语和定义
1
3
4微波功率测量方法
4.1 概述 · 4.2 可用微波输出功率 4.3微波工作负载功率 4.4 有效微波功率和效率
5量热式功率测量
5.1 概述 5.2 直接水负载的功率测量 5.3假负载功率测量
6微波工作负载功率测定
有效微波功率的测定 7.1 概述 7.2开口容器水负载测定法 7.3开口容器水负载升温和汽化测定法 7.4 使用其他液体的试验 8 效率的测定 8.1 可用微波输出功率测量 8.2装置输人总功率测量 8.3微波加热设备电效率 8.4微波加热装置加热效率 9待机功率消耗附录A（资料性附录）本部分与IEC61307：2011相比的结构变化情况附录B（资料性附录）水的热力性质参考文献
E
10 10
11
13 15 GB/T10066.6—2018
前言
GB/T10066《电热和电磁处理装置的试验方法》现有12个部分：
第1部分：通用部分；第3部分：有心感应炉和无心感应炉；第31部分：高频感应加热装置发生器输出功率的测定；第4部分：间接电阻炉；
一第5部分：电热和电化学用等离子体设备；一第6部分：工业微波加热装置输出功率的测定方法；
第7部分：具有电子枪的电热装置：第8部分：电渣重熔炉：一第9部分：高频介质加热装置输出功率的测定；第10部分：直接电弧炉；
一第11部分：埋弧炉：
第12部分：红外加热装置。
本部分为GB/T10066的第6部分本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T10066.6一2008《电热装置的试验方法第6部分：工业微波加热装置输出功率
的测定方法》。与GB/T10066.6一2008相比，除编辑性修改外主要技术变化如下：
标准的名称和范围扩大至包括材料的电磁处理装置和设备；增加了“微波加热装置”“真空微波干燥装置”等22个术语；删除了“设备类型及输出功率”“5输出功率试验负载”和“6试验说明”，调整为新的章节及内容“4微波功率测量方法"“5量热式功率测量6微波工作负载功率测定7有效微波功率的测定”“8效率的测定”9待机功率消耗”；增加了“附录A水的热力性质”。
本部分使用重新起草法修改采用IEC61307：2011《工业微波加热装置输出功率的测定方法》。 本部分与IEC61307：2011相比在结构上有较多调整，附录A中列出了本部分与IEC61307：2011
的章条编号对照一览表
本部分与IEC61307：2011的技术性差异及其原因如下：
关于规范性弓用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T2900.23代替了IEC60050-841 ·用等同采用国际标准的GB5959.6代替了IEC60519-6； ·用等同采用国际标准的GB/T14733.2代替了IEC60050-726；
一为了便于理解本部分，增加了“微波加热装置”等6个术语；
根据国内开口容器常用测定方法，增加了“7.3开口容器水负载升温和汽化测定法”；为便于理解本部分，增加了*8.3微波加热设备电效率“8.4微波加热装置加热效率”。
本部分还做了下列编辑性修改：
修改了标准名称；在“范围”中增加了注；
I GB/T10066.6—2018
一增加了资料性附录A“本部分与IEC61307：2011相比的结构变化情况”；一增加了资料性附录B“水的热力性质”；一增加了参考文献IEC60398：2015。 本部分由中国电器工业协会提出本部分由全国工业电热设备标准化技术委员会（SAC/TC121）归口。 本部分起草单位：贵阳新奇微波工业有限责任公司、昆明理工大学、西安电炉研究所有限公司、鹰领
航空高端装备技术秦皇岛有限公司、国家电炉质量监督检验中心。
本部分主要起草人：吴能福、彭金辉、袁芳兰、杨育林、葛华山、吴琦、童斌斌、张利波、郑晓强、胡途本部分所代替标准的历次版本发布情况为：
GB/T 18662 —2002 —GB/T10066.6—2008。
I GB/T10066.6—2018
电热和电磁处理装置的试验方法第6部分：工业微波加热装置输出功率
的测定方法
1范围
GB/T10066的本部分规定了测定工业微波加热装置的微波可用输出功率、工作负载功率和有效功率，以及微波加热设备电效率和微波加热装置加热效率的试验方法。
本部分仅适用于频率在300MHz～300GHz范围内的工业微波加热设备和装置。 注：国际上规定的微波加热专用频率是（915士25）MHz、（2450土50）MHz、（5800土75）MHz以及（22125土
125>MHz，常用的是前两个频段。 本部分涉及的工业微波加热设备需在正常负载下运行本部分不适用于家用或类似用途的（包含在GB4706.21）、商用的（包含在GB4706.90）或实验用
（包含在GB4793.6）的电器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.23一2008电工术语工业电热装置（IEC60050-841：2004.IDT） GB5959.6电热装置的安全第6部分：工业微波加热设备的安全规范（GB5959.6一2008。
IEC60519-6:2002.IDT)
GB/T14733.2一2008电信术语传输线和波导（IEC60050-726：1982，IDT） IEC60050-221：1990国际电工词汇第221章：磁性材料和元件（InternationalElectrotechnical
Vocabulary-Chapter 22l : Magnetic materials and components)
修改单1（Amendment1）（1993) 修改单2（Amendment2)（1999) 修改单3（Amendment3)（2007)
3术语和定义
GB5959.6和GB/T2900.23一2008界定的以及下列术语和定义适用于本文件。
3.1
微波加热设备microwaveheatingequipment 用来产生微波能并将其传送给微波工作负载进行加热的设备通常包括具有环形器（如使用）的微波发生器或微波发生器组件、微波应用器或微波谐振腔、内部连
接电缆和波导等。
注：GB/T2900.23—2008，定义841-29-06，有修改。
3.2
微波加热装置 microwave heating installation 由微波加热设备及其在操作和使用中所必需的电气和机械附属设备所组成的成套装置。
1 GB/T 10066.6—2018
3.3
真空微波干燥装置 vacuum microwave drying installation 在真空状态下，对微波工作负载进行干燥的微波加热装置注：真空微波干燥装置能对中草药、烟叶、水果等物料进行低温，快速干燥，具有明显的节能和保鲜作用，
3.4
量热式功率计calorimetric powermeter 量热仪功率计calorimeterpowermeter 利用介质温升作为测量吸收功率方法的功率计。 注：这种介质通常是水，或作为功率吸收剂或让热量从功率吸收体传递给它［GB/T14733.2—2008.定义726-21-10
3.5
环行器 circulator 具有三个或更多端口的无源器件，输人其任一端口的功率按照确定的顺序被传送到下一个端口。 注1：环形器的典型形式是T形接头（见GB/T14733.2一2008，726-17-12）或Y形接头（见GB/T14733.2一2008
726-17-13）的接头式环行器（见IEC60050-221：1990.221-05-14）。
注2：IEC60050-221：1990，定义221-05-11，有修改。
3.6
交叉耦合（在发生器之间）cross coupling（betweengenerators）由一个或多个其他微波发生器或微波发生器组件引起的在微波发生器内或微波发生器组件的传输
线输出端口出现的不希望有的微波能。 3.7
插入损耗insertionloss 由某网络插人传输系统造成的损失，即网络插人前传递到该系统的该网络插人处后的那部分的功
率与插人后传递到那部分的功率之比。
注1：插人损耗通常用分贝表示。 注2：GB/T14733.2—2008，定义726-06-07，有修改
3.8
隔离（三端口环形器的）isolation（ofa three-portcirculator）主输出端口和主输人端口之间的反向衰减，所有端口呈阻抗匹配状态。 注1：隔离不宜与相邻端口之间发生的反向损失混淆。 注2：隔离是环行器交叉耦合的一种特殊情况GB/T14733.2一2008.726-16-06］。
3.9
应用器门meansofaccess 微波加热设备的不用工具就能打开或卸掉以供进出微波应用器或微波谐振腔内部的所有结构件
3.10
微波应用器 microwave applicator 把微波能施加到负载的结构件。 ［GB/T2900.23—2008，定义841-29-11
3.11
微波谐振腔microwave cavity 由金属内壁和门或进出口所包围的放置微波负载的空间。 注：GB/T2900.23—2008，定义841-29-19，有修改。
3.12
微波外罩 microwave enclosure 用于把微波能限制在规定区域的结构件。
2 GB/T10066.6—2018
注1：如腔体、门密封结构和波导。 注2：GB/T2900.23—2008定义841-29-20，有修改
3.13
微波发生器 microwave generator 用来产生频率范围从300MHz～~300GHz的电磁能的源。 注1：GB/T2900.23—2008定义841-29-16.有修改注2：在本部分中，微波发生器只是频率转换发生的组件。
3.14
微波发生器组件 microwave generator assembl. 由微波发生器及其相关传输线输出端口组成的微波加热设备的一部分。 注1：该组件包括微波发生器、微波发生器的电源及其辅助和控制电路。如果使用了环形器，也包括环形器注2：在本部分的前版本中，含有微波发生器组件的微波加热设备被归为A类设备：无传输线输出端口的设备被归
为B类设备。
3.15
微波负载 microwave load 放进微波应用器或谐振腔中，或放在开口微波应用器附近指定位置的物体（包括盛放物料的容
器等）。
注：GB/T2900.23—2008.定义841-29-12.有修改。 3.16
微波透射性 microwave transparency 几乎不吸收和反射微波的材料特性。 注1：通常，微波透明材料的相对介电常数小于7，损耗因数小于0.015。然而，如果微波工作负载的损耗因数低，则
需有更严格的要求
注2：GB/T2900.23—2008，定义841-29-14，有修改。 3.17
微波工作负载 microwave workload 由微波处理的物料。 注1：工作负载容器不是微波工作负载的一部分，而是微波负载的一部分。 注2：GB/T2900.23—2008，定义841-29-13，有修改。
3.18
正常负载 normal load 制造商文件规定的在满微波功率输出时的标称微波负载，
3.19
正常运行 F normal operation 制造商文件规定的。在微波加热设备的允许工作条件下具有正常负载的微波输出功率范围的运行
状态。 3.20
待机运行 standby(mode of)operation 允许立即正常运行的状态。 注1：这种运行模式通常发生在正常运行前后注2：如果工作负载的处理需要非环境条件，如需提升温度，则保持在这较高温度状态注3：“立即”是指与正常的装载、卸载或更换工作负载相符的一个时间段注4：在该运行模式中，磁控管阴极加热器电路可通电
3 GB/T10066.6—2018
3.21
可用微波输出功率availablemicrowavepoweroutput 在微波发生器组件的输出端口测得的微波输出功率。
3.22
微波工作负载功率microwaveworkloadpower 固定时间段内在微波工作负载内实现目标焙变所需的功率注：微波工作负载功率不包括盛装微波工作负载的任何容器的功率损失。
3.23
有效微波功率effective microwave power 用模拟工作负载代替微波工作负载所测得的微波工作负载功率。
3.24
微波加热设备的电效率electrical efficiency of microwaveheating equipment 在规定的可用微波输出功率运行情况下，可用微波输出功率与微波加热设备主电路供电电源输人
端的功率之比。 3.25
微波加热装置的加热效率heating efficiency of microwave heating installation 在正常运行的功率设置条件下，微波工作负载功率或有效微波功率与微波加热装置输人功率之比。
4微波功率测量方法
4.1概述
本部分描述广三种不同的微波功率测量方法。它们的适用性取决于微波频率和功率等级，以及设
备是否包括微波发生器组件。
注1：由于频率在20GHz以上的波长是非常短的，持续施加功率可能成为具有短穿透深度的辐照类型，水不可能
用于量热法，且本部分中一些测量微波功率沉积的方法可能不适用。在300MHz的微波频带的低端加热过程中负载的微波吸收能力可能是变化很大，可能需要大的负载质量，且代表性的人造液体负载对量热法可能难以使用。
注2：微波负载的微波吸收能力可变，特别是负载加热不均匀时。因此，宜小心处理按本部分获得的微波工作负载
功率数据或具有替代液体负载的有效微波功率数据。无论如何，功率数据是重要的并且由此有关整体能源利用效率某些客观因数也成为一个性能因数。
注3：GB/T18800规定了一种测量家用微波炉的微波输出功率的方法。它使用大量的水负载，来补偿容器的热容
量和与环境的热交换。从技术上讲。该方法给出了本部分定义的可用微波输出功率。
4.2可用微波输出功率
可用微波输出功率在微波发生器组件的输出端口进行测量（见第5章）。 4.3微波工作负载功率
用正常负载的量热测量可测定微波工作负载功率（见第6章）。 微波工作负载功率取决于微波工作负载的类型、工作负载的复杂介电常数随温度的变化、任何工作
负载容器或支撑件以及微波应用器或谐振腔的设计。
由于部分或全部下列功率损失机制，可用微波输出功率总是大于微波工作负载功率：
微波发生器的阻抗不匹配；微波外罩的金属表面损失；
X
