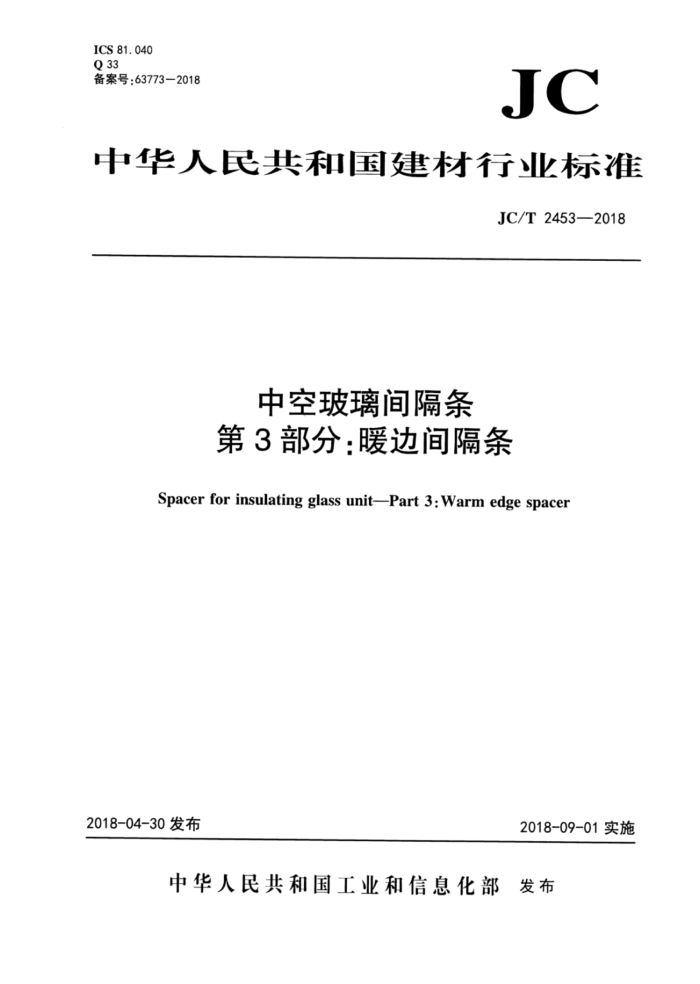

ICS 81. 040 Q 33 备案号：637732018
JC
中华人民共和国建材行业标准
JC/T2453—2018
中空玻璃间隔条第3部分：暖边间隔条
Spacer for insulating glass unit-Part 3: Warm edge spacer
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 JC/T2453—2018
前言
《中空玻璃间隔条》分为三个部分：一一第1部分：铝间隔条；一第2部分：不锈钢间隔条；一一第3部分：暖边间隔条。 本部分为《中空玻璃间隔条》的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国建筑材料联合会提出。 本部分由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本部分负责起草单位：圣戈班舒贝舍暖边系统商贸（上海)有限公司、泰诺风泰居安(苏州)隔热材料
有限公司、南通和鼎建材科技有限公司、李赛茨（上海）贸易发展有限公司、李赛克机械贸易（上海）有限公司、中国建筑玻璃与工业玻璃协会。
本部分参加起草单位：国家玻璃质量监督检验中心、广州市白云化工实业有限公司、浙江凌志新材料有限公司、上海渊信建筑材料有限公司、浙江芬齐涂料密封胶有限公司、科梅林（南京）新材料有限公司、辽宁双强塑胶科技发展股份有限公司、美国QUANEX（柯耐士）建筑产品集团、南京南油节能科技有限公司、逐州春光节能材料科技有限公司、北京卓越金控高科技有限公司、营口暖万佳科技开发有限公司、福建省泉州斌利达建材有限公司、河北恒华昌耀建材科技有限公司。
本部分主要起草人：刘军、张佰恒、李会、林广利、彭春雷、沈平、郁秀芝、吴学尧、张冠琦、陈世龙、刘桂发、朱建芬、李晶、蒋秉均、仇连强、陈卫宁、刘玉申、文忠、王中、门传潭、傅斌斌、魏安亚、丁孝昌。
本部分为首次发布。
I JC/T2453—2018
中空玻璃间隔条 第3部分：暖边间隔条
1范围
本部分规定了中空玻璃暖边间隔条的术语和定义、分类和规格、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本部分适用于中空玻璃暖边间隔条。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法 GB/T11944中空玻璃 GB16776建筑用硅酮结构密封胶 JC/T10222007中空玻璃用复合密封胶条
3术语和定义
下列术语和定义适用于本文件。
3. 1
暖边间隔条 warm edge spacer (thermally improved spacer) 由低热导率材料组成，用于降低中空玻璃边部热传导的间隔条。主要包括刚性暖边间隔条和柔性暖
边间隔条。 3. 2
刚性暖边间隔条rigidwarmedgespacer 由刚性或复合材料组合而成具有刚性支撑功能的暖边间隔条
3. 3
柔性暖边间隔条flexiblewarmedgespacer 由复合材料组合而成，具有柔性粘接支撑并含干燥剂的暖边间隔条。
3. 4
暖边温差导热值temperaturedifferencevalueofthermalconductivityforwarmedgespacer 评价热量传递性能的参数，由不同间隔条材料的厚度与其导热系数的积d·入的和值表示。
3. 5
暖边间隔条的等效导热系数 equivalentthermalconductivityofwarmedgespacer 采用防护热板法测试获得的评价暖边中空玻璃边缘间隔条位置热量传递性能的参数，以入eg表示。
4分类和规格
- JC/T2453—2018 4.1 分类
暖边间隔条分为刚性暖边间隔条和柔性暖边间隔条：
一刚性暖边间隔条：一般包括聚丙烯十不锈钢、PVC十不锈钢、玻纤增强复合材料十复合膜等，以GN表示：柔性暖边间隔条：一般包括聚异丁烯等，以RN表示。
4.2规格
暖边间隔条常见的截面宽度分为9A、12A、15A、16A、18A，其他规格由供需双方协商确定。 4.3 刚性暖边间隔条连接件
间隔条连接件规格要求见附录A。
5要求
5.1 暖边间隔条的各项性能及其试验方法
暖边间隔条根据不同种类，应分别符合表1的规定要求。
表1 暖边间隔条检验项目和试验方法对照表
检验项目
刚性暖边间隔条
柔性暖边间隔条
试验方法
5. 3. 1
5. 3. 2
截面尺寸长度平直度扭曲值表面通气孔端口
6. 2. 1
5. 3. 3
外形及尺寸
5. 3. 4 5. 3. 5
6. 2. 3 6. 2. 4
-
一
5. 4. 1
6. 3. 1
外观质量
5. 4. 2 5. 4. 3 5. 5 5. 6 一
5. 4. 4
折弯性气孔通透性干燥速度暖边温差导热值等效导热系数热失重耐紫外线照射性能
6. 4 6. 5 6. 6 6. 7 6. 8 6. 9 6. 10
一一 5. 7
5. 8 5. 9 5. 10 5. 11
5. 2 2材料性能要求
刚性暖边间隔条所用非金属材料除符合相关标准规定外，还应与接触的中空玻璃密封材料可靠粘接并做相容性测试。 2 JC/T 2453—2018
柔性暖边间隔条材料应符合JC/T1022一2007和GB/T11944的规定。 5. 3 3外形及尺寸 5.3.1 刚性暖边间隔条截面宽度偏差及尺寸要求
截面尺寸及偏差应符合表2规定，截面示意图见图1。
表2 刚性暖边间隔条截面尺寸及偏差
单位为毫米壁厚d
规格 9A 12A 15A 16A 18A 玻纤增强复合材料+复合膜截面基准宽度增加0.1mm。
允许误差
肩高H;
截面基准宽度W
截面高度H
8.50 11. 50 14. 50 15.50 17. 50
≥6.50
d≤1. 2
±0.15
≥4. 0
正面通气孔
a
H
W
说明： H 一截面高度： H,——肩高： W一一截面宽度： d——间隔条壁厚。
-
图1 刚性暖边间隔条的截面示意图
5.3.2 柔性暖边间隔条的截面尺寸及偏差
截面尺寸及偏差应满足JC/T1022一2007及其他相关标准的规定。 5.3. 3 长度允许偏差
刚性暖边间隔条长度偏差不大于公称长度的0.5%。柔性暖边间隔条的长度偏差满足JC/T1022- 2007的规定， 5.3.4 刚性暖边间隔条平直度
3
