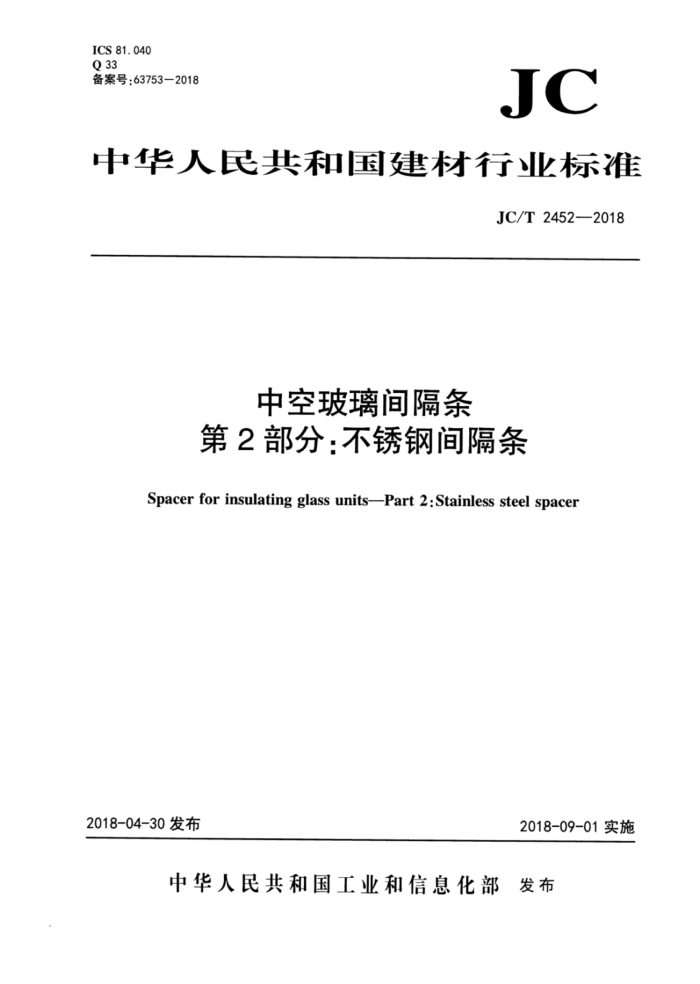

ICS 81.040 Q 33 备案号：63753—2018
JC
中华人民共和国建材行业标准
JC/T 2452—2018
中空玻璃间隔条第2部分：不锈钢间隔条
Spacer for insulating glass units-Part 2: Stainless steel spacer
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 JC/T2452—2018
前言
《中空玻璃间隔条》分为三个部分：一一第1部分：铝间隔条：一一第2部分：不锈钢间隔条：一一第3部分：暖边间隔条。 本部分为《中空玻璃间隔条》的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国建筑材料联合会提出本部分由全国建筑用玻璃标准化技术委员会(SAC/TC255)归口。 本部分负责起草单位：中国建筑玻璃与工业玻璃协会。 本部分参加起草单位：中国南玻集团股份有限公司、成都硅宝科技股份有限公司、郑州中原应用技
术研究开发有限公司、无锡赛利间隔条有限公司、河北恒华昌耀建材科技有限公司、涿州市春光中空玻璃铝条有限公司。
本部分主要起草人：王铁华、马晓辉、张佰恒、李会、许武毅、李步春、邢凤群、沈伟明、魏安亚、 刘玉申。
本部分为首次发布。
I JC/T2452—2018
中空玻璃间隔条 第2部分：不锈钢间隔条
1范围
本部分规定了中空玻璃不锈钢间隔条的术语和定义、材料和规格、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本部分适用于中空玻璃用不锈钢间隔条。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1216外径千分尺 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 20878 不锈钢和耐热钢牌号及化学成分 QB/T2443 钢卷尺
术语和定义
3
下列术语和定义适用于本文件。
3. 1
不锈钢间隔条 stainlesssteelspacer 由不锈钢材料构成空腔，用于填充干燥剂、隔离中空玻璃原片，起支撑作用的结构制品。
3. 2
间隔条连接件 spacerconnector 用于间隔条紧固连接的配件，包括直插件和角插件。
4材料和规格
4.1 材料
不锈钢间隔条原材料应选用不锈钢冷轧钢带，牌号宜选用GB/T20878中的12Cr17Mn6Ni5N或者 06Cr19Ni10"。 4.2规格
按截面宽度分为6A、9A、12A、15A、16A、18A、20A，其他规格由供需双方协商确定 4. 3 3间隔条连接件
间隔条连接件要求见附录A。
1 JC/T2452—2018 5要求
5.1 外形和尺寸 5.1.1 截面尺寸及偏差
截面尺寸及偏差应符合表1，截面及正面示意图见图1。
单位为毫米壁厚。
表1 不锈钢间隔条截面尺寸及偏差
截面高度H
规格 6A 9A 12A 15A 16A 18A 20A
截面宽度W 5.50±0.15 8.50±0.15 11.50±0.15 14.50±0.15 15.50±0.15 17.50±0.15 19.50±0.15
肩高H
≥6.50
0.15~0.23
≥4. 00
5
0 0
0 0
W
说明： H—截面高度(mm)： H,——肩高(mm); W一一截面宽度(mm); g——壁厚(mm)。
图1不锈钢间隔条的截面轮廓
5. 1. 2 长度允许偏差
不锈钢间隔条公称长度不大于6m时，允许偏差为土10mm；长度大于6m时，由供需双方协商确定。 5. 1. 3 3间隔条平直度
侧边弓形和波形弯曲度不大于0.15%（见图2)。
2 JC/T2452—2018
单位为毫米
300 mm 直尺
*4
测量台
L
说明： h,——弓形弯曲的最大间隙(mm)： h2—- 一波形弯曲的最大间隙(mm)： L——试样长度(mm）。
图2不锈钢间隔条弯曲度测量示意图
弯曲度采用公式(1)和式(2)计算：
弓形弯曲度= h 1×100%
(1)
L h,
波形弯曲度= ×100%
(2)
300
5.1.4间隔条的扭曲值
间隔条的扭曲值不大于0.3mm（见图3）。
N
图3 3不锈钢间隔条扭曲值示意图
5.2外观质量 5.2.1表面应光滑洁净，无油渍、无裂纹、无划伤。 5.2.2通气孔应均匀分布，不得有间断。 5.2.3端口应平齐。 5.3折弯性
3
