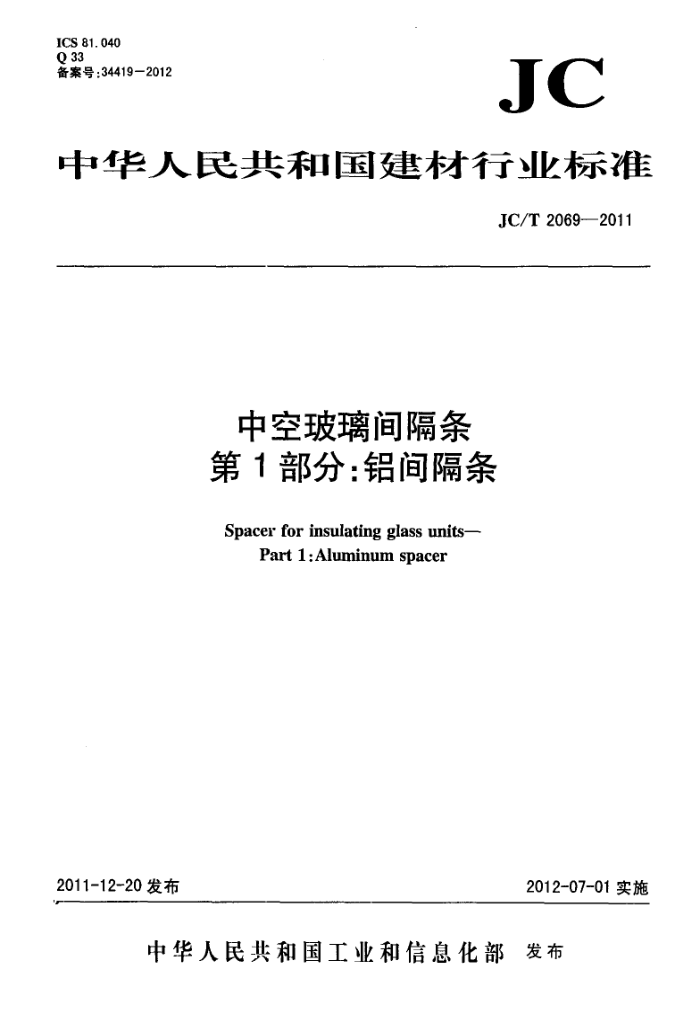

ICS 81.040 Q 33 备案号：34419-2012
JC
中华人民共和国建材行业标准
JC/T 2069-—2011
中空玻璃间隔条第1部分：铝间隔条
Spacer for insulating glass units-
Part 1 :Aluminum spacer
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T2069—2011
前言
《中空玻璃间隔条》分为三个部分：
第1部分：铝间隔条；一第2部分：不锈钢间隔条；第3部分：有机材料与不锈钢复合间隔条。
本部分为《中空玻璃间隔条》的第1部分。 本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑用玻璃标准化技术委员会（SAC/TC255）归口。 本部分负责起草单位：中国建筑玻璃与工业玻璃协会、李赛克玻璃机械（.上海)有限公司。 本部分参加起草单位：涿州春光中空玻璃铝条有限公司、浙江中力控股集团有限公司、泰诺风保泰
(苏州)隔热材料有限公司、普罗菲尔铝业(杭州)有限公司、国家玻璃质量监督检验中心、国家安全玻璃及石英玻璃质量监督检验中心。
本标准主要起草人：马晓辉、刘双发、李会、郝向国、周志状、龙霖星、李广伟、王铁华。 本标准为首次发布。
1 JC/T2069---2011
中空玻璃间隔条第1部分：铝间隔条
1范围
本部分规定了中空玻璃铝间隔条的术语和定义、材料、规格及分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本部分适用于中空玻璃用铝间隔条。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3880.1-2006 6一般工业用铝及铝合金板、带材第1部分：一般要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
铝间隔条aluminumspacer 由铝或铝合金材料构成空腔，用于填充干燥剂、隔离中空玻璃原片，起支撑作用的结构制品。
3. 2
间隔条连接件aluminumspacerconnector 用于间条紧固连接的配件，包括直插件和角插件。
4材料、规格及分类
4.1材料
铝间隔条原材料应符合GB/T3880.1—2006中3系列的相关要求。 4.2规格
按截面宽度分为6A、9A、12A、15A、16A、20A，其他规格出供需双方协商确定。 4.3分类
根据用途分为可折弯间隔条利和不可折弯间隔条。 4.4间隔条连接件
间隔条连接件要求见附录A。
m JC/T2069--2011
5技术要求
5.1外形和尺寸 5.1.1截面尺寸及偏差
截面尺寸及偏差应符合表1，截面及止面示意图见图1。
表1 铝间隔条截面尺寸及偏差
单位为毫米壁厚5
型号 6A 9A 12A 15A 16A 20A
肩高H
截面高度H
截面宽度W 5.50±0.15 8. 50 ±0.15 11.50±0.15 14.50±0.15 15.50± 0.15 19.50±0.15
不小于0.30
不小于4.0
不小于6.0
侧边
4
0 0
通气孔
正而通气孔
0
1
W
图1铝间隔条的截面轮廓
5.1.2长度允许偏差
铝间隔条公称长度不大于6m时，长度允许偏差为土10m：长度大于6m时，允许偏差由供需双方协商确定。 5.1.3间隔条
应平直，侧边弓形及波形弯山度不大于0.2%。 5.1.4扭曲
不火于0.5mm。 5.2外观质量 5.2.1表面应光滑洁净、无油渍、光裂纹、无划伤。 5.2.2通气孔应均匀分布，不得有间断或缺孔。 5.2.3端口应平齐。 5.2.4可折弯铝间隔条，折弯后，其折弯部分应无破裂。 2 JC/T2069—2011
5.3气孔通透性
气压差应不小于0.1MPa。
6试验方法
6.1外形及尺寸测试 6.1.1测试设备
铝间隔条的尺寸采用精度为0.02mm的卡尺、精度为0.01mm的千分尺、精度为1mm的钢卷尺、钢直尺、精度为0.01mm的塞尺等工具测量。 6.1.2试验条件
温度：20℃～25℃：相对湿度：40%～70%。 6.1.3弓形和波形弯曲度测量
侧边弯曲度是在铝间隔条上任意截取1m长铝间隔条，将其侧放在平台上，借自重使弯曲达到稳定时，沿长度方向测量得到的铝间隔条底面与平台最大间隙（h），或用300mm长直尺沿长度方向轻靠在铝间隔条的表面测得的间隙最大值（h），图中L为实际长度
300mm
直尺
h
测量台
L
图2铝间隔条弯曲度
弯曲度的按公式（1）和公式（2）计算：
弓形弯曲度= hlx100%
(1)
L
波形弯曲度= h -×100%
(2)
300
6.1.4扭曲测量
扭曲是在铝间隔条上任意截取1m长铝间隔条，将其通气孔面朝下放置平台上，借自重使之达到稳定时，沿铝间隔条的长度方向，测量铝间隔条正而与平台之间的最大距离N，从N值中扣除该处的弯曲度值即为扭曲Y。
3
