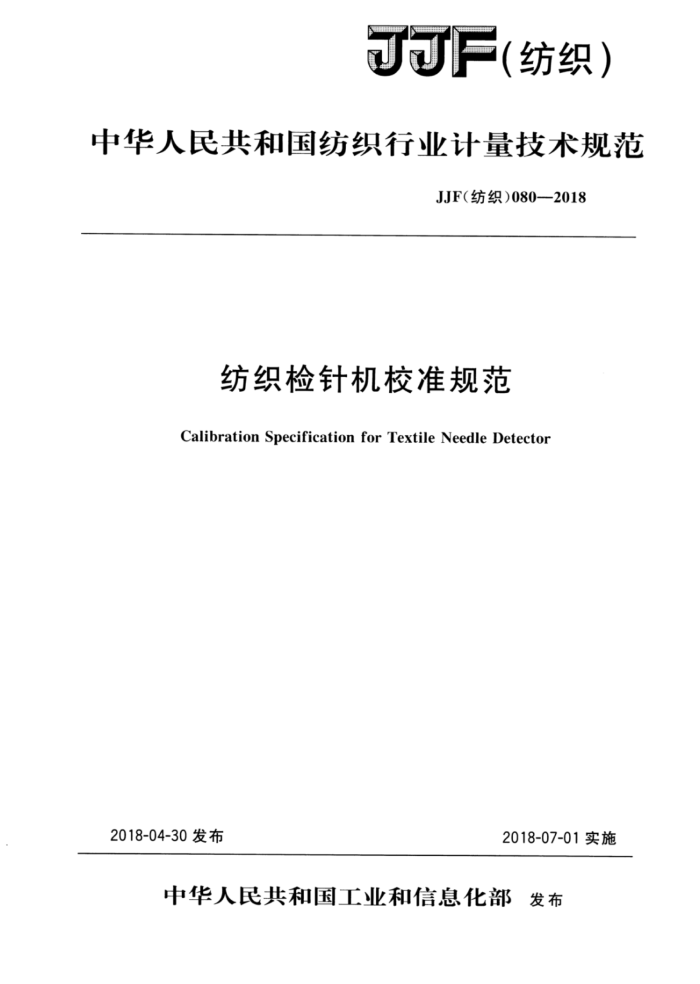

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）0802018
纺织检针机校准规范
Calibration Specification for Textile Needle Detector
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）080—2018
纺织检针机校准规范
JJF（纺织）080—2018
Calibration Specification
forTextile Needle Detector
归口单位：纺织计量技术委员会主要起草单位：泰州市计量测试院参加起草单位：广东连之新金属检测设备有限公司
常熟市计量测试所纺织工业科学技术发展中心
本规范委托纺织计量技术委员会负责解释 JJF（纺织）080—2018
本规范主要起草人：
李波 (泰州市计量测试院) 陈蓝生（泰州市计量测试院）
参加起草人：
郑之超（常熟市计量测试所）陈榕（广东连之新金属检测设备有限公司）韩忠 (泰州市计量测试院) 华志超(泰州市计量测试院）王国建 （纺织工业科学技术发展中心） JJF（纺织）080—2018
目
录
引言 1 范围 2 引用文件
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) （2) (2) (2) （3） (3) (3) (3) (4) (4) (4) (5) （6) (7) (8) (9) (11)
术语 4 概述 5 通用要求 5.1基本要求 5.2 电气安全性 6计量特性 6.1 检测高度 6. 2 检测宽度 6.3 有效检测宽度 6. 4 输送带运行速度 6.5 计数功能， 6.6 检测灵敏度 77 校准条件 7.1环境条件 7.2标准器及其他设备 8 校准项目及校准方法 8.1校准项目 8.2 校准方法 9 校准结果表达 10复校时间间隔附录A 纺织检针机检测灵敏度九点测试法附录 B 纺织检针机校准记录表：附录C 检测宽度示值误差测量结果不确定度评定（示例）附录D 输送带运行速度测量结果不确定度评定（示例）
3
·
..
..
-
..
..
I JJF（纺织）080—2018
引言
本规范依据JJF1071—2010 《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》规定的规则编写。
本规范参考了GB/T24121一2009《纺织制品 断针类残留物的检测方法》和 QB/T2638一2004《带式检针机》中有关试验仪器的相关技术要求、技术指标及检验方法。
本规范为首次发布。
I JJF（纺织）080—2018
纺织检针机校准规范
1范围
本规范规定了纺织检针机的计量特性和校准方法，适用于输送式（连续式）检针机（以下简称检针机）的校准。平台式检针机检测灵敏度的校准可参照本规范
2引用件
本规范引用了下列文件： GB/T24121一2009纺织制品断针类残留物的检测方法 QB/T2638—2004带式检针机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1检测高度detectionheight
输送式检针机检测区域内上检测感应器到下检测感应器之间（龙门架上、下内侧之间）的垂直距离。 3.2检测宽度detectionwidth
输送式检针机检测区域内龙门架左、右内侧之间的水平距离。 3.3有效检测宽度effectivedetectionwidth
输送式检针机检测区域内可供被检测物品通过的最大水平距离。
4概述
检针机又名验针机，它是一种铁磁性金属感应仪器。主要用于纺织品铁磁性金属异物的检测。输送式检针机一般由检测感应器（探头）、电路控制系统、电机传动系统、 机架和外壳以及控制面板等组成（如图1所示）。当通过检针机的物品有断针或含有铁金属之类的物质时，检针机的感应器感应到后就会自动报警，不允许被测物品通过检测。
1 JJF（纺织）080—2018
检测感应器(探头）
唱
控制面板
-
检针机检测区域电路控制开关
输送带传动系统
机架
y
图1输送式检针机结构示意图
5通用要求 5.1基本要求 5.1.1检针机的安放应稳固、水平，设备使用时应远离磁源（如高压变压器、高压电线、电机等）和振源。检针机设备周围1m以内不得有任何铁磁性金属物品。 5.1.2检针机机身适当部位应装有铭牌，铭牌上应标明仪器名称、型号、规格、制造厂名、产品编号、出厂日期等信息。 5.1.3检针机通电启动后应运转平稳，无异常噪声。功能面板应显示正常，各个开关、 旋钮、按键等应能正常工作。 5.2电气安全性
检针机的电气设备应安全可靠，电源线及接插件无断裂破损现象，电气部分与机座的绝缘电阻≥5Mα2，接地线与机座接地电阻≤1Q。
6计量特性
6.1检测高度
参照QB/T2638一2004中的分类，输送式检针机常见的检测高度有：100mm、 150mm、200mm、250mm、300mm，最大允许误差为±5mm。 6.2检测宽度
参照QB/T2638一2004中的分类，输送式检针机常见的检测宽度有：400mm、 600mm、800mm、1000mm、2000mm，最大允许误差为土5mm。 6.3有效检测宽度
输送式检针机有效检测宽度应不小于检测宽度标称值的80%。 6.4输送带运行速度
参照QB/T2638一2004中的规定，检针机输送带运行速度应不小于25m/min。 6.5计数功能 2 JJF（纺织）080—2018
计数准确。 6.6检测灵敏度
参照GB/T24121一2009中的分类，不同类型检针设备的检测灵敏度范围见表1。
表1检针设备的灵敏度
设备类型
项目
输送式金属检针机
平台式金属检针机
$0.8mm，$1.0mm，1.2mm，$1.5mm， $1.0mm，$1.2mm, $2.0mm，$2.5mm，$3.0mm
检测灵敏度（标准铁球测试卡）
$1.5mm，$2.0mm
参照QB/T2638一2004中的规定，般按照表2将检针机的检测高度与检测灵敏度对应关系进行分类。
表2检测高度与检测灵敏度对应关系
250 2. 0
300 2. 5
200 1. 5
检测高度/mm
100 1. 0
150 1. 2
检测灵敏度（铁球直径）Φ/mm
检针机在整个有效检测区域内，按表2规定的检测高度与对应的检测灵敏度，都应能够检测到纯铁球。 7 校准条件 7.1环境条件
环境温度：常温；环境湿度：≤80%RH；电源电压：AC（220士22）V；周围无影响设备正常工作的强磁场和机械振动。
7.2标准器及其他设备
标准器及其他设备见表3。
表3标准器及其他设备
准确度等级或最大允许误差
序号
标准器名称
测量范围
$0.8mm，1.0mm，$1.2mm，$1.5mm,
MPE：±5μm
标准铁球测试卡
1
2.0mm，$2.5mm，3.0mm
(0.10~1999）m/min
0.2级 Ⅱ级 10级 0.5级
2 3 4 5
转速表钢卷尺绝缘电阻表数字万用表
5 m
（0~500）MQ，（0~500）V (01000）V，（0~200）α
3
