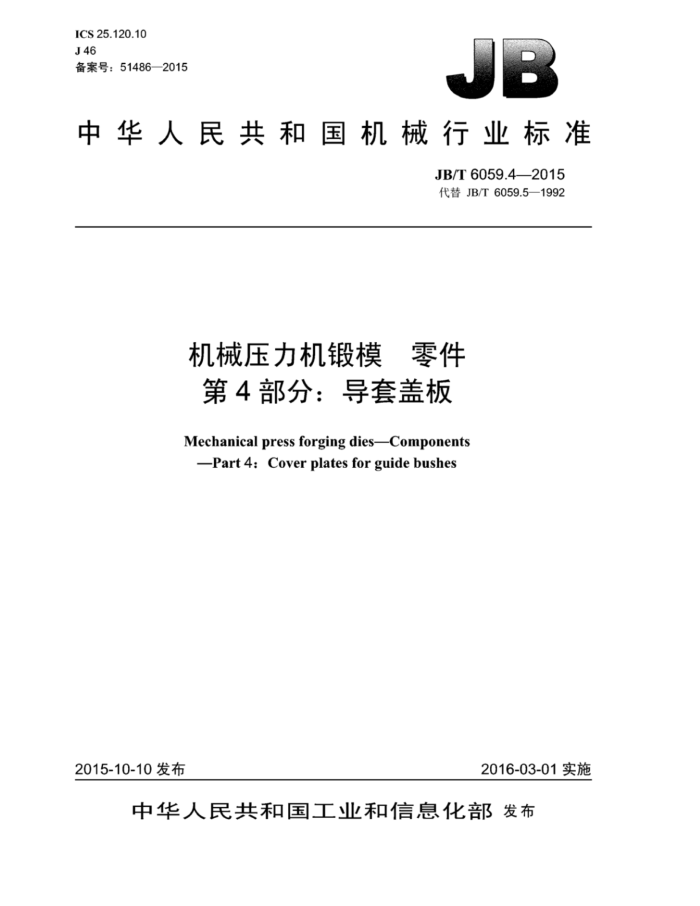

ICS 25.120.10 J46 备案号：51486—2015
中华人民共和国机械行业标准
JB/T6059.4—2015 代替JB/T6059.5—1992
机械压力机锻模 零件第4部分：导套盖板 Mechanical press forging dies-Components -Part 4: Cover plates for guide bushes
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6059.4—2015
目 次
前言
I
范围. 规范性引用文件. 结构型式与尺寸. 材料 5 标记
1 2 3 4.
1
图1 导套盖板.
表1 导套盖板尺寸 JB/T6059.4—2015
前言
JB/T6059《机械压力机锻模 零件》分为八个部分：
第1部分：导柱：第2部分：组合导套：第3部分：整体导套：第4部分：导套盖板：第5部分：定位件：第6部分：模座；第7部分：垫板：第8部分：模块。
本部分为JB/T6059的第4部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替JB/T6059.5—1992《机械压力机锻模 导套盖板》，与JB/T6059.5—1992相比主要技术
变化如下：
一将《机械压力机锻模 导套盖板》更名为《机械压力机锻模 真零件 第4部分：导套盖板》：一将与导套盖板安装使用相关的产品标准列入了规范性引用文件：
按现行机械制图国家标准修改了图1中零件表面粗糙度的标注：修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分负责起草单位：深圳中航技术检测所、苏州京机锻造装备科技有限公司、江苏省精密模具产
品质量监督检验中心。
本部分参加起草单位：桂林电器科学研究院有限公司。 本部分主要起草人：魏居锋、顾祖良、孙伟、奉双、张旭敏、秦建清、章君、王冲。 本部分所代替标准的历次版本发布情况为：
JB/T6059.5—1992
II JB/T6059.4—2015
机械压力机锻模 零件第4部分：导套盖板
1 范围
JB/T6059的本部分规定了机械压力机锻模导套盖板的结构型式与尺寸、材料和标记。 本部分适用于机械压力机锻模导套盖板
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T6059.1机械压力机锻模 零件第1部分：导柱 JB/T6059.2 机械压力机锻模 零件第2部分：组合导套 JB/T6059.3 机械压力机锻模 零件第3部分：整体导套
结构型式与尺寸
3
导套盖板的结构型式如图1所示，尺寸见表1。A型适用于JB/T6059.2规定的组合导套，B型适用于JB/T6059.3规定的整体导套。
$20 Di
表面粗糙度Ra6.3μm。
图1导套盖板表1导套盖板尺寸
单位为毫米
Di
D 100 120 140 160 180 200 220 240 260
B型 118 138 158 178 198 218 238 258 278
A型 198 218 238 258 278 298 328 348 368
注：D为JB/T6059.1规定的导柱直径。
1 JB/T6059.4—2015
4 材料
材料由制造者选定，推荐采用Q235钢。
5 标记
以符合JB/T6059.4规定的机械压力机锻模导套盖板为例，其特征为：型式为A，导柱直径D为 120mm材料为Q235钢。其标记为：
导套盖板 JB/T6059.4—A120-Q235
2 L/ar
